購入単位:1個
数量:
※数量が購入単位の基準を満たしていません。

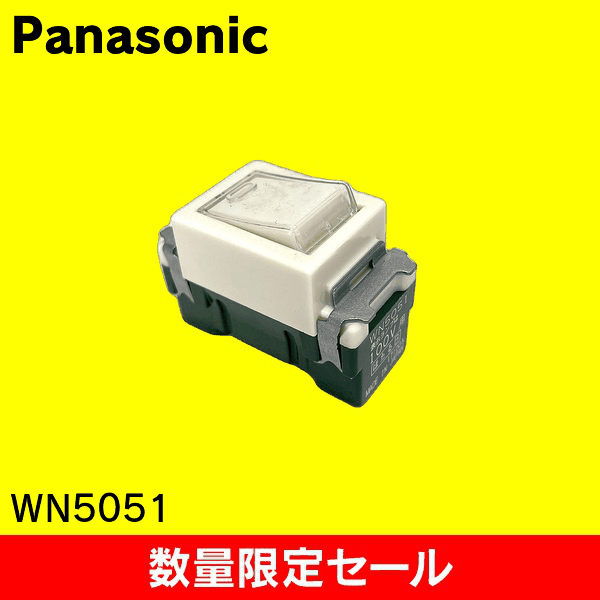

【在庫限り!アウトレット品セール】【Panasonic】埋込ほたるスイッチB(片切)(ネーム付) WN5051

商品詳細

■仕様
定格:
スイッチ:15 A、300 V AC
表示ランプ:100 V専用
適合法規:電気用品安全法(特定電気用品)
接触方式: 銀合金-銀合金(突合せ接触)
回路方式: 片切
結線方式: ねじなし端子式(電線差し込み式)
■性能
温度上昇:
開閉接触子:65 ℃以下
端子部:45 ℃以下
開閉試験:
15 A、300 V、負荷力率約0.6、20回/分、10,000回連続
22.5 A、300 V、負荷力率約0.6、6~10回/分、100回連続
白熱灯負荷(15 A、100 V~105 V):2秒間点灯・20秒以上消灯、100回連続
絶縁抵抗:
開路状態で同極端子間:5 MΩ以上
充電金属部と非充電金属部間:5 MΩ以上
耐電圧:
同極端子間および充電金属部間:1,600 V、1分間
耐熱性:
100 ℃ ±3 ℃で1時間(熱可塑性樹脂部は80 ℃ ±3 ℃で7時間)
引張強度: 電線引張荷重:100 N(1分間)
アンモニアガス耐久: 24時間
ランプ寿命: 80,000時間(暗闇で1 m離れた位置からランプの明るさが確認できなくなるまでの時間)
消費電力: 0.04 W以下
■使用条件
適用電線:
600 Vビニル絶縁電線(IV)
600 Vビニル絶縁ビニルシースケーブル(VVF)
600 V耐燃性ポリエチレン絶縁電線
600 Vポリエチレンケーブル
φ1.6 mm、φ2 mm Cu単線専用
使用場所:
屋内(住宅、事務所等)
水気の多い場所や屋外での使用は不可
使用周囲温度範囲: -10 ℃ ~ +40 ℃
施工方法
電線接続:
電線被覆は10 mm(+4 mm/-1 mm)剥く
1本ずつ奥まで確実に差し込む
ボックス工事:
JIS C 8340適合スイッチボックスを使用
ボックスなし工事:
石膏ボード用はさみ金具(例:WN3990K)を使用
■使用上の注意
適用電線以外の使用は禁止
より線をハンダ仕上げして使用することは禁止
電線を過大な力で引っ張ったり、ねじったりしないこと
適合負荷容量を超えて使用しない

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
詳細を確認
注文コード
T7112
型番
WN5051
ポイント
0%
在庫区分
当日発送
在庫
33

※当日発送とは・・・e431から商品をお届けいたします。原則、弊社営業日の【13:00】までにお手続き(決済が終了)頂きました商品につきましては、即日発送が可能です。
※メーカー直送とは・・・メーカーからお客様へ商品を直接お届けいたします。配送方法及び配送指定日の選択はいただけませんので予めご了承ください。
※お取り寄せとは・・・ご注文確定後、商品をお取り寄せいたします。入荷次第の出荷となりますので、ご注意ください。配送指定日の選択はいただけませんので予めご了承ください。

300(税込)
購入単位:1個
数量:
※数量が購入単位の基準を満たしていません。

■仕様
定格:
スイッチ:15 A、300 V AC
表示ランプ:100 V専用
適合法規:電気用品安全法(特定電気用品)
接触方式: 銀合金-銀合金(突合せ接触)
回路方式: 片切
結線方式: ねじなし端子式(電線差し込み式)
■性能
温度上昇:
開閉接触子:65 ℃以下
端子部:45 ℃以下
開閉試験:
15 A、300 V、負荷力率約0.6、20回/分、10,000回連続
22.5 A、300 V、負荷力率約0.6、6~10回/分、100回連続
白熱灯負荷(15 A、100 V~105 V):2秒間点灯・20秒以上消灯、100回連続
絶縁抵抗:
開路状態で同極端子間:5 MΩ以上
充電金属部と非充電金属部間:5 MΩ以上
耐電圧:
同極端子間および充電金属部間:1,600 V、1分間
耐熱性:
100 ℃ ±3 ℃で1時間(熱可塑性樹脂部は80 ℃ ±3 ℃で7時間)
引張強度: 電線引張荷重:100 N(1分間)
アンモニアガス耐久: 24時間
ランプ寿命: 80,000時間(暗闇で1 m離れた位置からランプの明るさが確認できなくなるまでの時間)
消費電力: 0.04 W以下
■使用条件
適用電線:
600 Vビニル絶縁電線(IV)
600 Vビニル絶縁ビニルシースケーブル(VVF)
600 V耐燃性ポリエチレン絶縁電線
600 Vポリエチレンケーブル
φ1.6 mm、φ2 mm Cu単線専用
使用場所:
屋内(住宅、事務所等)
水気の多い場所や屋外での使用は不可
使用周囲温度範囲: -10 ℃ ~ +40 ℃
施工方法
電線接続:
電線被覆は10 mm(+4 mm/-1 mm)剥く
1本ずつ奥まで確実に差し込む
ボックス工事:
JIS C 8340適合スイッチボックスを使用
ボックスなし工事:
石膏ボード用はさみ金具(例:WN3990K)を使用
■使用上の注意
適用電線以外の使用は禁止
より線をハンダ仕上げして使用することは禁止
電線を過大な力で引っ張ったり、ねじったりしないこと
適合負荷容量を超えて使用しない

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
