旬の商品 Vol.001
2023年秋発売e431オリジナル商品、イチオシの防犯カメラIP(ネットワーク)カメラについて解説します。解説者：e431開発担当 Kさん
IPカメラ その1
おすすめの設置場所
エレベーター、コンビニ、会議室、出入り口など人の動きがある場所
商品のポイント
- 魚眼レンズだから死角がなく、1台で全方位をカバー！コスト削減に貢献！！
- ドーム型で小型のためさりげなく設置ができ、圧迫感が少ない！
- 撮影映像は複数のカメラで撮った映像のように、歪みのない映像で、様々な角度から見れる！

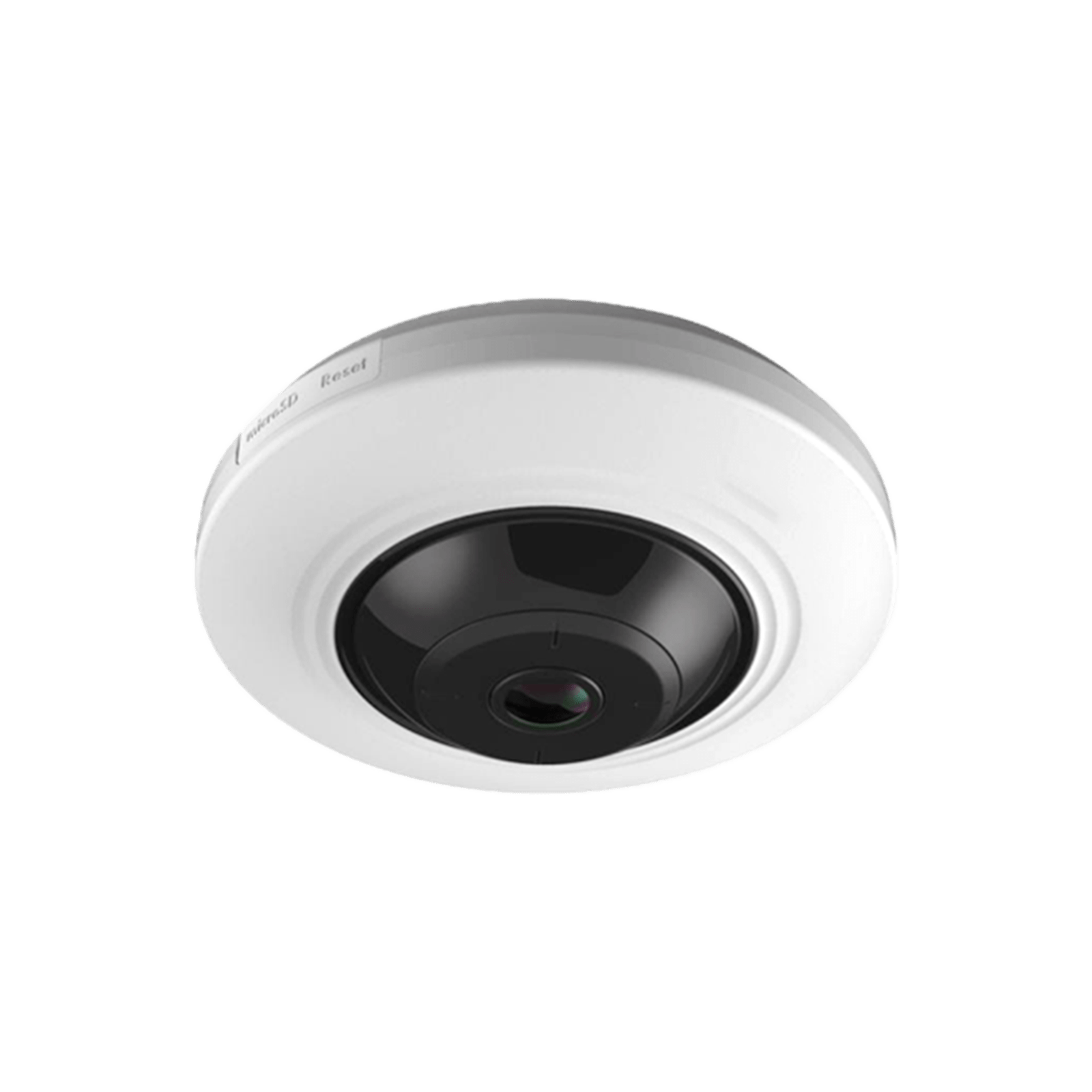

B3566の特徴を教えてください
魚眼レンズで死角がないため、1台で全方位をカバー！
コスト削減に貢献します！
魚眼レンズを採用しているため、視野範囲が水平・垂直180度、全方位撮影が可能です。
全方位監視できる防犯カメラを選ぶことで、カメラの台数を減らすことができ、導入コストをおさえて設置することが可能です。
従来カメラ(バレット型)の設置例
フィッシュアイカメラの設置例
本体の大きさはどれくらいですか？
小型で圧迫感が少ないため、さりげなく設置することができます。
エレベーターやコンビニなどへの設置に最適です。
映像例
スーパーやコンビニなど
会議室など
撮影した映像はどんな風に見ることができますか？
魚眼レンズ特有の丸く表示される映像だけではなく、自動補正して、複数のカメラを設置したときと同じように、歪みのない映像で確認することができます。
魚眼レンズというと、円の中に表示される歪んだ丸い映像が思い浮かびますが、魚眼レンズ特有の画面の歪みを自動補正して、歪みのない通常のカメラに近い状態で見ることができます。
また、以下の動画のように、分割映像でモニタリングすることができますので、複数のカメラの映像と変わらない感覚で死角のない撮影が可能です。
天井付けの撮影例
壁付けの撮影例
映像はブラウザ(EdgeのIEモード)・「Guarding Vision」アプリ、レコーダーなどで見ることができます。
WEBブラウザのライブビュー表示は、Microsoft EdgeのInternet Explorerモード (IE モード) での対応になります。
その他のブラウザでは、ライブビュー表示はされません。（動画は、Edge（IEモード）のブラウザ画面になります。）
また、レコーダーに接続の場合は、画面表示が、フィッシュアイカメラの魚眼拡大表示機能に対応しているかご確認ください。非対応の場合は、丸い画面のまま表示されます。
IPカメラ その2
パノラマ IPカメラ
L3009 / J3389 / W4293
- FC VIEW
- HVDT
- 24Hカラー
- パノラマ180°
- 4MP
- 8MP
- PoE
- 固定レンズ 2.8mm
- H.265+
- IP67
- 人車分類
- マイク内蔵
おすすめの設置場所
駐車場、ビル間など広い屋外エリア
商品のポイント
- デュアルレンズ採用で、水平視野角180度の景色をひとつのパノラマ映像で出力！
- 最新技術で、左側と右側それぞれのレンズで撮った映像を結合！
- 24時間フルカラー！夜景も綺麗に見える！
L3009 / J3389 / W4293のカメラの特徴を教えてください
デュアルレンズ採用で、水平視野角180°の景色をひとつのパノラマ映像で出力することができます。
従来のカメラは視野角が130°のものが主流ですが、デュアルレンズを用いることにより、180°の広角視野を確保しました。そのため、駐車場などの視野が開けた広い場所での使用に適しています。
従来のカメラでは建物全体を映すのに2台のカメラが必要でしたが、このカメラ1台でカバーすることができます。これまでレコーダー側に多くのチャンネル数が必要でしたが、このカメラを使うことにより、チャンネルを少なくすることが可能になります。
従来カメラの設置例
従来カメラの設置例
どうやってデュアルレンズの映像がパノラマになるんですか？
最新技術「スティッチングテクノロジー」で、歪みがないパノラマ映像を仕上げます
「スティッチングテクノロジー」と呼ばれる最新技術で、左側と右側それぞれのレンズで撮った映像を結合します。ねじれや歪み・照明条件を処理して、継ぎ目がわからない歪みのない映像を表現します。
この技術は近年さまざまなメーカーが注目しています。
夜の映像はモノクロですか？
いいえ。夜間映像はモノクロの商品が主流ですが、こちらのカメラは24時間フルカラーの撮影が可能です
パノラマ IPカメラを購入する
タレット型
4MP
L3009 商品ページ
バレット型
4MP

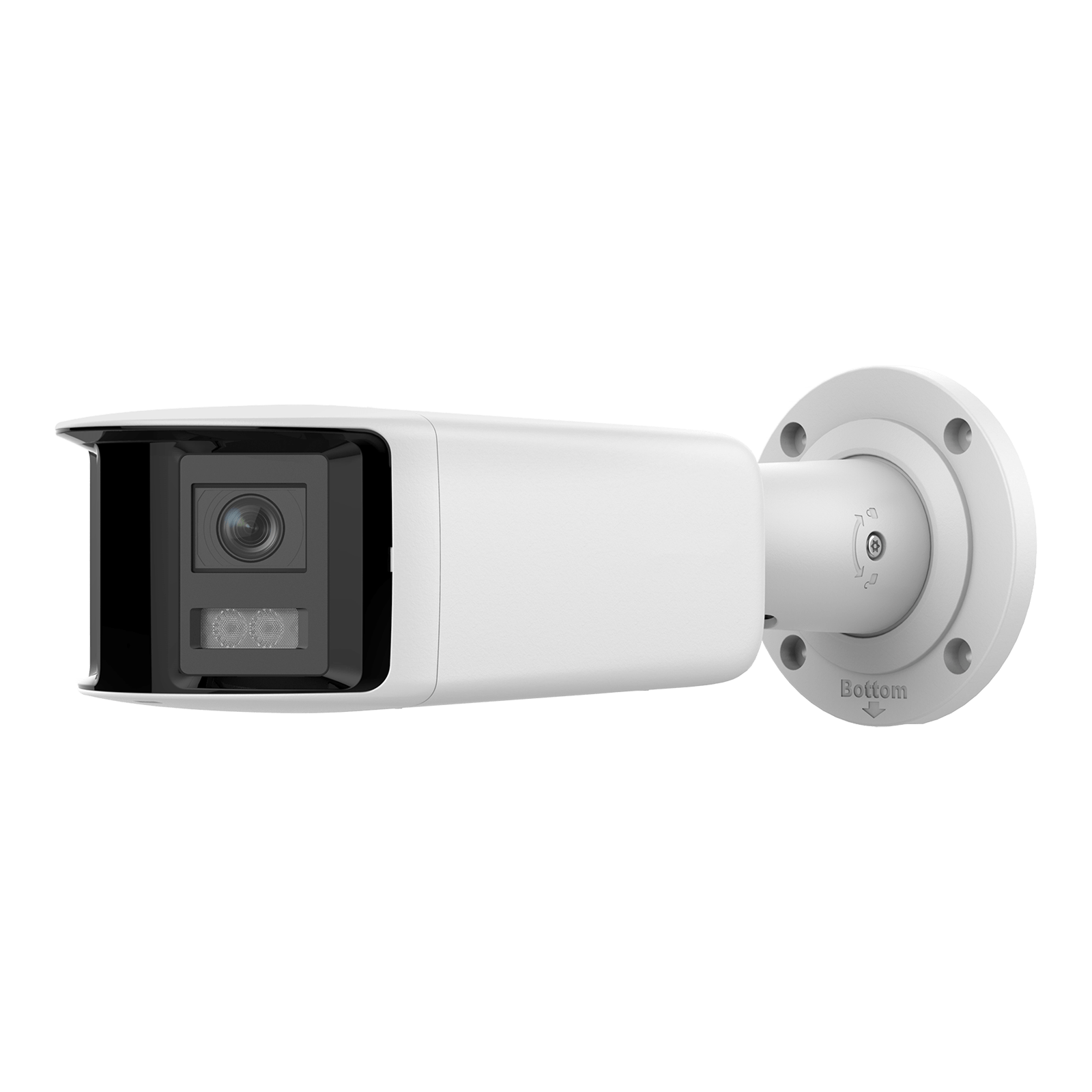

J3389 商品ページ
バレット型
8MP
W4293 商品ページ
仕様
| 注文コード | B3566 |
L3009 |
J3389 |
W4293 |
|---|---|---|---|---|
| 撮像素子 | 1/2.7" プログレッシブスキャン CMOS |
2x 1/2.5"" プログレッシブスキャン CMOS |
2x 1/2.5"" プログレッシブスキャン CMOS |
2x 1/1.8"" プログレッシブスキャン CMOS |
| 解像度 | 2560 (H)× 1920 (V) | 3040 (H)× 1368 (V) | 3040 (H)× 1368 (V) | 5120 (H)× 1440 (V) |
| 最低被写体照度 | カラー：0.017lx (F2.25,AGC ON), モノクロ：0.00 lx (IR LED ON) |
カラー：0.0005 lx (F1.0,AGC ON), 0.00 lx (LED Light ON) |
カラー：0.0005 lx (F1.0,AGC ON), 0.00 lx (LED Light ON) |
カラー：0.0005 lx (F1.0,AGC ON), 0.00 lx (LED Light ON) |
| シャッター速度 | 1/3 ～ 1/100,000s | 1/3 ～ 1/100,000s | 1/3 ～ 1/100,000s | 1/3 ～ 1/100,000s |
| レンズ | F2.25 1.05mm固定 |
2x F1.0 2.8mm 固定 |
2x F1.0 2.8mm 固定 |
2x F1.0 4mm 固定 |
| 視野角 | 水平：180° 垂直：180° 対角：180° |
水平：180° 垂直：81° |
水平：180° 垂直：81° |
水平：180° 垂直：44° |
| 調整角度 | － | パン：±30° チルト：±75 |
パン：0～355° チルト：0～90° 回転：0～360° |
パン：0～355° チルト：0～90° 回転：0～360° |
| DAY&NIGHT | ICR (IR-CutFilter removable) |
24Hフルカラー | 24Hフルカラー | 24Hフルカラー |
| ライト | 赤外線（850nm） 最大照射距離8m |
白色LED 最大照射距離30m |
白色LED 最大照射距離４0m |
白色LED 最大照射距離４0m |
| ビデオ圧縮 | H.265+/H.265/H.264+/H.264 | H.265+/H.265/H.264+/H.264 | H.265+/H.265/H.264+/H.264 | H.265+/H.265/H.264+/H.264 |
| ビデオビットレート | 32Kbps ～ 8Mbps | 32Kbps ～ 8Mbps | 32Kbps ～ 8Mbps | 32Kbps ～ 16Mbps |
| オーディオ圧縮 | G.711alaw/G.711ulaw/G.722.1/G.726/MP2L2/PCM/AAC-LC | G.711/G.722.1/G.726/MP2L2/PCM/MP3/AAC-LC | G.711/G.722.1/G.726/MP2L2/PCM/MP3/AAC-LC | G.711/G.722.1/G.726/MP2L2/PCM/MP3/AAC-LC |
| 同時ライブビュー | 最大6ch | 最大6ch | 最大6ch | 最大6ch |
| インターフェース規格 | ONVIF(Profile S/G), ISAPI |
ONVIF(Profile S/G/T), ISAPI, SDK |
ONVIF(Profile S/G/T), ISAPI, SDK |
ONVIF(Profile S/G/T), ISAPI, SDK |
| WEBブラウザ言語 日本語対応 |
〇 | 〇 | 〇 | 〇 |
| 搭載ストレージ | マイクロSDカードスロット （最大256GB) |
マイクロSDカードスロット （最大512GB) |
マイクロSDカードスロット （最大512GB) |
マイクロSDカードスロット （最大512GB) |
| 内蔵マイク | 〇 | 〇 | 〇 | 〇 |
| オーディオ入出力 | 1入力（ライン入力） 1出力（ライン出力） |
1入力（ライン入力），2芯端子台，（最大3.3 Vp-p, 4.7KΩ、非平衡） 1出力（ライン出力），2芯端子台，（最大3.3 Vp-p，100 Ω，、非平衡） |
1入力（ライン入力），2芯端子台，（最大3.3 Vp-p, 4.7KΩ、非平衡） 1出力（ライン出力），2芯端子台，（最大3.3 Vp-p，100 Ω，、非平衡） |
1入力（ライン入力），2芯端子台，（最大3.3 Vp-p, 4.7KΩ、非平衡） 1出力（ライン出力），2芯端子台，（最大3.3 Vp-p，100 Ω，、非平衡） |
| アラーム入出力 | 1入力, 1出力 (最大12 VDC,30mA) |
1入力, 1出力 (最大24 VDC/24 VAC, 1A) |
1入力, 1出力 (最大24 VDC/24 VAC, 1A) |
1入力, 1出力 (最大24 VDC, 1A) |
| リセットキー | 〇 | 〇 | 〇 | 〇 |
| 電源端子 | Φ5.5㎜ 電源プラグｘ1 |
Φ5.5㎜ 電源プラグｘ1 |
Φ5.5㎜ 電源プラグｘ1 |
Φ5.5㎜ 電源プラグｘ1 |
| 電源 | 12 VDC PoE: 802.3af, Class 3 |
12 VDC ± 25%, PoE: 802.3af, Class 3 |
12 VDC ± 25%, PoE: 802.3af, Class 3 |
12 VDC ± 25%, PoE: 802.3af, Class 3 |
| 消費電力 | 12 VDC, 0.5A, 最大 6W PoE: (802.3af, 36V to 57V), 0.2A to 0.1A, 最大. 7.5W |
12 VDC, 0.88A, 最大 10.5W PoE: (802.3af, 36V to 57V), 0.35A to 0.22 A, 最大. 12.5W |
12 VDC, 0.88A, 最大 10.5W PoE: (802.3af, 36V to 57V), 0.35A to 0.22 A, 最大. 12.5W |
12 VDC, 0.88A, 最大 10.5W PoE: (802.3af, 36V to 57V), 0.35A to 0.22 A, 最大. 12.5W |
| 使用温度範囲 | -10°C ～ 50°C | -30°C ～ 60°C | -30°C ～ 60°C | -30°C ～ 60°C |
| 使用湿度範囲 | 湿度95％以下 （結露しないこと） |
湿度95％以下 （結露しないこと） |
湿度95％以下 （結露しないこと） |
湿度95％以下 （結露しないこと） |
| 材質 | 本体:メタル ドーム部:プラスチック |
基台：メタル 本体：メタル |
前面カバー：メタル 本体：メタル ブラケット：メタル |
前面カバー：メタル 本体：メタル ブラケット：メタル |
| 寸法 | Φ119.9× 41.2 mm | Φ140 × 145.6 mm | 118.6 × 105.1 × 306.5 mm | 118.6 × 105.1 × 305.4 mm |
| 重量 | 約320g | 約920g | 約1400g | 約1420g |
| 防水/防塵性能 | ― | IP67 | IP67 | IP67 |
