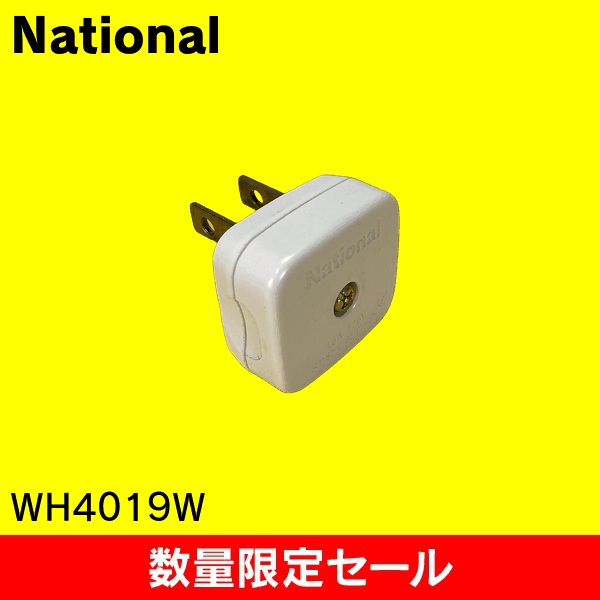

【在庫限り!アウトレット品セール】【National】コーナーキャップ(ホワイト) WH4019W

商品詳細

電気的仕様
定格：15A 125V
適合法規：電気用品安全法（特定電気用品）
極数および極配置：2極
結線方法：巻締端子式
性能
絶縁抵抗（500V絶縁抵抗計）：
極性を異にする充電金属部間：100MΩ以上
充電金属部と人の触れる非充電金属部間：100MΩ以上
耐電圧：
極性を異にする充電金属部間：1,250V 1分間
充電金属部と人の触れる非充電金属部間：1,250V 1分間
耐熱性：100℃±3℃で1時間放置
端子部強度：1N・mのトルクで締付け
刃取付部強度：2本の栓刃を100Nの引張荷重で2分間保持
外殻押圧強度：600N 1分間
振子自重落下：器具に長さ1mのコードを接続し、高さ1mから振子状に木板に衝突させる（100回で外殻破損なし）
コード引止部強度（コード張力除去強度）：
90Nの引張荷重でコード接続部のズレ2mm以下
コードを器具より5cmの箇所を保持して押し込む（1秒間25回）
コード引出部強度（コード口耐屈曲性）：
試験条件：
温度：15℃～30℃
コードの先端に500gの錘を吊り下げる
取付方向：コード短径側90°および45°
屈曲角度：左右各60°
屈曲速度：40回/分
屈曲回数：連続2,000回（線間短絡せず、心線の断線率20%以下）
安全基準
トラッキング指数（PTI）：400以上
グローワイヤ温度（JIS C 60695-2-11 または JIS C 60695-2-12準拠）：
栓刃間を保持する絶縁材料：750℃以上
使用環境
使用場所：
住宅、事務所等の屋内で使用
過酷な取扱いを受ける作業場、水気のある場所、屋側、屋外等では使用不可
使用周囲温度範囲：-10℃ ～ +40℃
使用条件
適用コード：
JIS C 3306 ビニル平形コード（0.75mm?、1.25mm?、2.0mm?）
JIS C 3301 ゴム絶縁平形コード（0.75mm?、1.25mm?、2.0mm?）
※ コードは内線規程に基づいて許容電流を選定
接続方法：
コードの先端を割り、電線被覆をむき、コードを段むきする
φ3.5用圧着端子を使用してかしめる
圧着端子のかしめ強度：
2.0mm?：300N 1分間の張力に耐える
1.25mm?：200N
0.75mm?：130N
端子ねじを0.8N・m ～ 1N・mのトルクで締付ける
組立ねじを0.5N・m ～ 0.8N・mのトルクで締付ける
安全確保のための使用禁止事項
誤った結線の禁止（感電、端子部異常発熱、発火の危険）
屋外での使用禁止（絶縁不良による感電・短絡の危険）
コードを束ねて使用しない（火災の原因）
コードをステップル等で固定しない（断線による感電・火災の原因）
被覆の損傷や断線したコードを使用しない（火災の原因）
コードを無理に曲げたり、ねじらない（火傷の危険）
コードを引っ張ってプラグを抜かない（断線による火災の危険）
コードに熱いものを近づけない（感電の危険）
水のかかる場所や濡れた手での使用禁止（感電・火災の危険）

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
