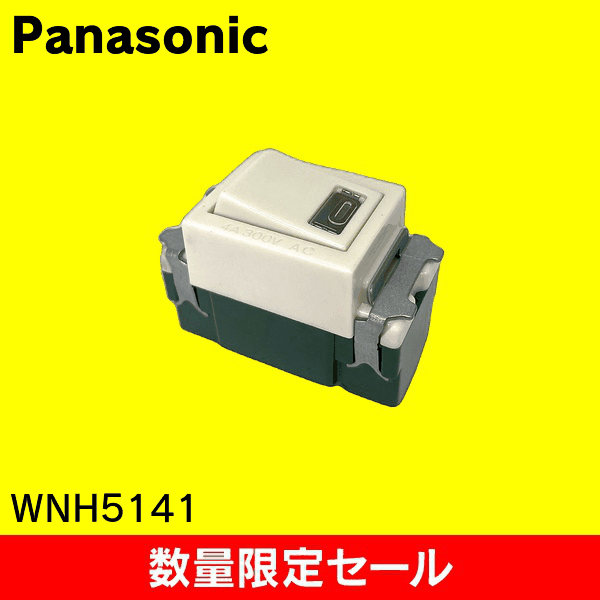

【在庫限り!アウトレット品セール】【Panasonic】埋込パイロットスイッチB(片切) WNH5141

商品詳細

■仕様
定格:
4 A、300 V AC
適合法規：電気用品安全法（特定電気用品）
接触方式: 銀合金－銀合金（突合せ接触）
回路方式: 片切
結線方式: ねじなし端子式（電線差し込み式）
■性能
温度上昇:
開閉接触子：65 ℃以下
端子部：45 ℃以下
開閉試験:
4 A、300 V、負荷力率約0.6、20回/分、10,000回連続
6 A、300 V、負荷力率約0.6、6～10回/分、100回連続
白熱灯負荷（4 A、100 V～105 V）：2秒間点灯・20秒以上消灯、100回連続
絶縁抵抗:
同極端子間：5 MΩ以上
充電金属部と接地されるおそれがある非充電金属部間：5 MΩ以上
耐電圧:
同極端子間および充電金属部間：1,600 V、1分間
耐熱性:
100 ℃ ±3 ℃で1時間（熱可塑性樹脂は80 ℃ ±3 ℃で7時間）
引張強度: 電線引張荷重：100 N（1分間）
ヒートサイクル■性能: 温度上昇差8 ℃以下（25サイクル目と125サイクル目間）
LED寿命: 100,000時間（初期特性の50%になるまで）
アンモニアガス耐久: 24時間
■使用条件
適用電線:
600 Vビニル絶縁電線（IV）
600 Vビニル絶縁ビニルシースケーブル（VVF）
600 V耐燃性ポリエチレン絶縁電線
600 Vポリエチレンケーブル
φ1.6 mm、φ2 mm Cu単線専用
使用場所:
屋内（住宅、事務所など）
過酷な作業場、水気のある場所、屋外での使用は不可
使用周囲温度範囲: -10 ℃ ～ +40 ℃
■使用上の注意
電線はストリップゲージに従い12 mm（+2 mm/-3 mm）剥き、1本ずつ確実に差し込む
より線をハンダ仕上げしての使用は禁止
適合負荷容量を超えた使用は禁止
電線差し込み時に奥まで差し込まないと発熱・接触不良の原因となる
施工方法
ボックス取付工事:
JIS C 8340適合スイッチボックスを使用
ボックスなし工事:
石膏ボード用はさみ金具（例：WN3990K）を使用

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
