ボックス・ビニル電線管付属品・引き込みカバー

・小型防犯カメラ等の取り付けに最適です。 ・屋外での使用に便利な防雨型。 ・ポールにも取り付けられるバンド通し穴付。 ・ボックス用台座(視柱用)を使用すれば視柱に取り付けられます。 【仕様】 色：グレー、ミルキーホワイト、ベージュ、ブラックの4色があります。 寸法：縦横116.4mm×奥行56.5mm

【未来工業】PVKボックス ■耐候性、耐衝撃性が優れています。 ■仕切り版が取付可能 色 グレー、ミルキーホワイト、ベージュ、 ライトブラウン、ブラック、チョコレート

未来工業　プラボックス(プラスチック製防雨ボックス)ウオルボックス 常設に適したスッキリデザインの薄型タイプ ◎屋根一体型　ヨコ型 ●耐衝撃性、耐候性にすぐれた防雨構造 ●取付自在板付き 色 ミルキーホワイト 取付スペースは参考容量ですので、機器寸法をご確認ください

●１個３役！便利な兼用ノック付。 ●耐候性、耐衝撃性が優れています。 ●電線管などの配管工事で、電線の接続や取り出し、器具の取り付けに使用可能です。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

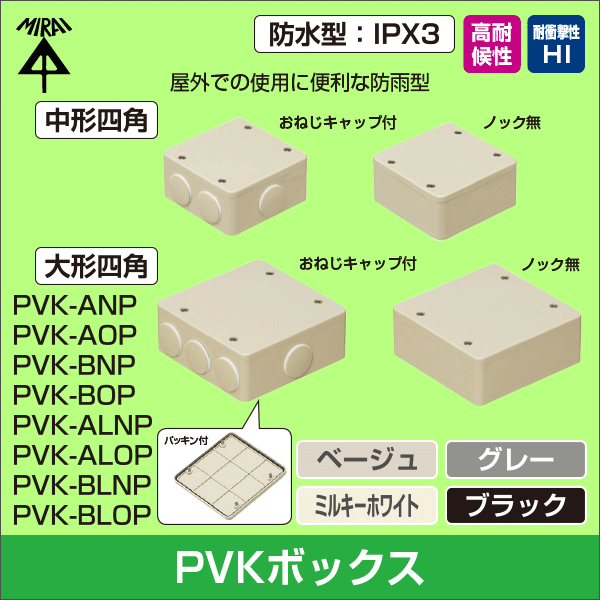

【未来工業】PVKボックス 防水タイプ ■屋外での使用に便利な防雨型 ■ボックスと蓋の境目が無いスマートなデザイン。コーナーにもぴったり配管できます。 ■仕切板が取付られます

一部商品販売終了 未来工業　プラボックス(プラスチック製防雨ボックス)ウォルボックス ◎ヨコ型 ●耐衝撃性、耐候性にすぐれた防雨構造 ●木板ベース付 色 グレー、ミルキーホワイト、ベージュ、 ライトブラウン、ダークグレー、チョコレート

□小型防犯カメラ等の取り付けに最適です。 □ＡＣアダプタ、露出コンセントを収めるのに便利な大きなタイプです。（アダプタ、コンセントはサイズによっては入らないものもございます。） □屋外での使用に最適なIP55性能です。 □色：ミルキーホワイト、ベージュ、カベ白、チョコレートの4色があります。 □取付器具：重量2kg以下、出しろ300mm以下 □ポール取付方法：ポールバンド金具（ＰＯＢ-2ＦＴ）別途必要

●サドル径が調整でき、CD管・PF管・VE管・鋼管・ケーブル等、種類を選ばず固定できます。 ●溝付の開口部により径の調整が簡単にできます。 ●ビス1本でガッチリ固定できます。 ※こちらに掲載のないカラー（ミルキーホワイト、グレー、黒）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。

□ドーム型防犯カメラ・取付台座が丸い防犯カメラの取り付けに最適です。 □ポールにも取り付けられるバンド通し穴付です。 □色：ブラック、ミルキーホワイト、ベージュ　 □バンド通し穴径：幅15mm迄 □取付器具：2kg以下、出しろ300mm以下（バンド使用時除く） □バンド使用時取付器具：重量1kg以下、出しろ200mm以下

●耐候性、耐衝撃性が優れています。 ●電線管などの配管工事で、電線の接続や取り出し、器具の取り付けに使用可能です。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

●Oリングを使用すれば、防水型にできます。 ※PF管はミラフレキSSをご使用ください。 ※こちらに掲載のないカラー（ミルキーホワイト、グレー、黒）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。 ■仕様 品番 適合管 ΦD1 ΦD2 L PF管 ⇔ VE管 MFSVE-16G 16 ⇔ 16 31.5 26 62.5 MFSVE-22G 22 ⇔ 22 39.5 30 77 MFSVE-28G 28 ⇔ 28 47 40 91.5 ※MF、MFXは除く

未来工業　プラボックス(プラスチック製防雨ボックス)ウオルボックス ◎屋根付き　タテ型 ●耐衝撃性、耐候性にすぐれた防雨構造 ●木板ベース付き 色 ベージュ 取付スペースは参考容量ですので、機器寸法をご確認ください

未来工業　プラボックス(プラスチック製防雨ボックス)ウォルボックス ◎ヨコ型 ●耐衝撃性、耐候性にすぐれた防雨構造 ●木板ベース付 色 グレー、ミルキーホワイト、ベージュ、 ライトブラウン、ダークグレー、チョコレート

・小型防犯カメラ等の取付に最適です。 ・屋外での使用に便利な防雨型：IP65です。 ・ポールにも取り付けられるバンド通し穴付。 ・ボックス用台座（視柱用）を使用すれば視柱に取付けられます。 重量2kg以下、出しろが300mm以下の器具にご使用ください。 バンドを使用して直接ポールに取付ける場合は重量1kg以下、出しろ200mm以下の器具をご使用ください。 【仕様】 色：グレー、ベージュ、ブラック、ミルキーホワイトの4色があります。 寸法：縦横126.4mm×奥行66.5mm ※製品の仕様は、添付の製品仕様書でご確認ください。

未来工業　プラボックス(プラスチック製防雨ボックス)ウオルボックス コストパフォーマンスに優れた仮設用モデル ◎ヨコ型 ●耐衝撃性、耐候性にすぐれた防雨構造 ●木板ベース付(WB-2YJのみプラスチック基台) 色 ベージュ 取付スペースは参考容量ですので、機器寸法をご確認ください

未来工業　プラボックス(プラスチック製防雨ボックス)ウオルボックス ◎屋根なし　タテ型 ●耐衝撃性、耐候性にすぐれた防雨構造 ●木板ベース付き 色 ベージュ 取付スペースは参考容量ですので、機器寸法をご確認ください

●ボックスとVE管の接続に使用します。 ●耐候性と耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください　

●木ねじ1本でガッチリ固定できます。 ●サドルの先止めもできます。 ※こちらに掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合せください。

●VE管相互の接続に使用します。 ●耐候性と耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

□小型防犯カメラ等の取り付けに最適です。 □ブレーカー、ＷＩＦＩ、ＧＰＳ、ＳＤカード機器等を収めるのに便利なタイプです。（機器はサイズによっては入らないものもございます。） □ＷＢのような片開きタイプなので蓋を閉める時の作業が楽です。 □ポールへの取付が可能なポールバンド金具（ＰＯＢ-2ＦWＴ）付もあります。 □色：ミルキーホワイト、ベージュの2色です。 □取付器具：重量2kg以下、出しろ300mm以下

【未来工業】PVKボックス Fタイプ ■ボックスと蓋の境目が無いスマートなデザイン。コーナーにもぴったり配管できます。 ■側面ノック付は3連並列配管ができます ■蓋の取付はビス1本です(中形四角) ■仕切板が取付られます ノック付は2タイプございます。 型番をよくご確認の上、商品を選択してください。

□小型防犯カメラ等の取り付けに最適です。 □電源供給ユニットを収めるのに便利な幅広タイプです。（ユニットはサイズによっては入らないものもございます。） □色：ベージュ、ミルキーホワイト □取付器具：重量2kg以下、出しろ300mm以下 □ポール取付方法：ポールバンド金具（ＰＯＢ-2ＦWＴ）別途必要

未来工業　プラボックス(プラスチック製防雨ボックス)ウオルボックス 常設に適したスッキリデザインの薄型タイプ ◎屋根一体型　タテ型 ●耐衝撃性、耐候性にすぐれた防雨構造 ●取付自在板付き 色 ミルキーホワイト 取付スペースは参考容量ですので、機器寸法をご確認ください

●耐候性、耐衝撃性に優れた防雨構造。 ●電線管などの配管工事で、電線の接続や取り出し、器具の取り付けに使用可能です。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

●VE管を直角方向に曲げたい時に使用します。 ●耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

・外壁から壁内にケーブルを引き込む際に使用します。 ・防水パッキン付で、防雨性に優れています ・カバーが取り外せるため、通線が非常にらくです 規格 ・適合パイプ径(φ21.5mmまで) ・適合ツバ管(MT-22J) ・付属ビス(M4×50)2本 色:ベージュ

未来工業　プラボックス(プラスチック製防雨ボックス)ウオルボックス コストパフォーマンスに優れた仮設用モデル ◎タテ型 ●耐衝撃性、耐候性にすぐれた防雨構造 ●プラスチック基台 色 ベージュ 取付スペースは参考容量ですので、機器寸法をご確認ください

●VE管の端部に取付けて、雨水の侵入を防止するのに使用します。 ●耐候性と耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

●電線接続用に使用します。 ※1方出は、こちらに掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。 ■仕様 ※照明器具等の重量物を取り付けないでください。

●購入単位＝5個 屋外での配線の接続・分岐に使用するボックスです。 VAケーブルや、各種配線ケーブル等で、雨水から保護する場合に使用します。 ビスで固定する為の穴が、3か所存在しています。 内部空間:直径58mm 深さ28mm VA線の最大挿入数 1.6x2C 6本 1.6x3C 4本 2.0x2C 5本 2.0x3C 4本 メーカー:Panasonic 型番:WJ4101

●VE管を使った配線工事等でコンセント、スイッチ等の配線器具の取り付けに使用します。 ●1サイズ下のVE管も使用できるスリーブ付。 ●耐候性と耐衝撃性が優れています。

●サイズも機能も豊富なスライドボックスです。 ●磁石を取り付ければボックス穴をホルソーで簡単にあけられます。 ■適応磁石 【未来工業】ポイントアッター 小判穴ホルソー（10本組）はこちら

●VE管を使った配線工事等でコンセント、スイッチ等の配線器具の取り付けに使用します。 ●1サイズ下のVE管も使用できるスリーブ付。（ハブ無は除く） ●耐候性と耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

●電線接続用に使用します。 ※1方出は、こちらに掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください ■仕様 ※照明器具等の重量物を取り付けないでください。

●ワンタッチで結束部を保護！開閉式の透明ジョイントボックスです。 ●釘固定もできます。

●VE管・TLフレキを露出配管する場合の固定に使用します。 ●耐候性と耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

●ボックスとの段差を無くして配管できるコネクタです。 ※ケーブル工事にご使用ください。

●ボックス穴を小判穴ホルソーであけるセンター磁石付スライドボックスです。 ※穴あけポイント位置に強力磁石がセットされています。 ●ボックスは小判穴ホルソーの刃が当たらないような刃逃がし構造です。 ■仕様 品番 種類 管の種類別、接続可能本数（片面） 適合仕切板（品番） TLフレキ PF管 CD管 上下仕切用 左右仕切用 14 16 22 14 16 22 14 16 22 SBG 1ヶ用 2 2 2 2 2 2 2 2 2 - - SBG-W 2ヶ用 2 2 2 2 3 3 2 2 2 - 53M SBG-WM 2ヶ用 2 2 2 2 3 3 2 2 2 - 53M付 SBG-3W 3ヶ用 2 2 2 2 4 4 2 2 2 - 53M付

未来工業　ツバ管　MT-14J テレビ・電話線の引込に最適 ケーブル工事などにご使用ください。 内径:φ9 色:ベージュ ノック有

●防水コンセントにピッタリのワイドサイズ！ ※片側のみ接地極が付いているコンセント等には適合しません。 ※器具の種類によって取り付かないものがあります。 　事前にご確認ください。 ●サイズ22は電気自動車充電用コンセントにピッタリです。 ●1サイズ下のVE管も使用できるスリーブ付。

●軽量間仕切り壁へのボックスの取り付けに使用します。 ●軽量間柱の種類やサイズごとに付属品を買い揃える必要がなく、これ1本でボックスを取り付けることができます。（下記適合表をご参照ください｡） ●片面取り付けで、間柱間隔が狭い箇所等にボックスを取り付ける場合に便利です。（切断しても使用できます｡） ●両面テープ付ですから仮止めができ軽量間柱への取り付けが簡単です。 ●KGP-230（全長230mm）は450mm間隔で施工された間柱であれば、ボックスが任意の場所に取り付けられます。 ■仕様 ・付属品：両面テープ×1、取り付け位置出しゲージ×1、ボックス取り付け用タッピンねじ（3.5×10mm）×2

●塗代カバーに取り付け、ボックスの探知に使用します。 ■仕様 ・適合ホルソー：小判穴ホルソー ※探知後の穴あけは、指定以外のホルソーでは行えません。

●ボックスの傾き防止ができる、便利な4mmバー取り付け穴付です。（ビス固定不要） ●スタット付。スタット使用の際は、ボックス裏のノックアウトを外して使用できます。 ●塗代カバー（ワンタッチタイプ）対応品です。 ●ボックスの傾き防止、固定が簡単です。 ●仕切板が取り付けられます。 ■仕様 品番 種類 側面ノックアウト 高さ CDO-4A 中形四角（浅型） 22 ･ 22（25 ･ 25）×4 45mm CDO-4B 中形四角（深型） 22 ･ 22（25 ･ 25）×2 22 ･ 28（25 ･ 31）×2 54mm CDO-5A 大形四角（浅型） 22 ･ 16 ･ 22（25 ･ 19 ･ 25）×2 22 ･ 22（25 ･ 25）×2 45mm CDO-5B 大形四角（深型） 22 ･ 16 ･ 22（25 ･ 19 ･ 25）×2 28 ･ 28（31 ･ 31）×2 54mm ※ノック28は22･28兼用ノックです。 ※CDO-5A・5Bの側面ノックにはPF管コネクタ（ワンタッチ型・防水型）は3連で取り付けられません。

●メーカーのボックスに取り付きます ■仕様 ・カラー：黒 ・塗装：電着塗装

●簡単・確実な固定が可能です ■仕様 ・カラー：黒 ・塗装：電着塗装 ・呼び：大形四角（深型） ・側面ノックアウト：22・22・22（25・25・25）×4 ※アース線は4mmのタッピンねじで固定してください。

●メーカーのボックスに取り付きます ※アウトレットボックスへの取り付けは別途M4×20皿小ねじをご用意ください。 ■仕様 ・カラー：黒 ・塗装：電着塗装

●軽量間仕切り壁へのボックスの取り付けに使用します。 ●軽量間柱の種類やサイズごとに付属品を買い揃える必要がなく、これ1本でボックスを取り付けることができます。（下記適合表をご参照ください｡） ●両面テープ付ですから仮止めができ軽量間柱への取り付けが簡単です。 ■仕様 ・付属品：両面テープ×1、取り付け位置出しゲージ×1、ボックス取り付け用タッピンねじ（3.5×10mm）×2

●未来工業製ボックスにワンタッチで取り付けできます。 ※照明器具等の重量物（3kg以上）を直接塗代カバーに取り付けないでください。重量物を取り付ける場合は器具吊り金具等をご使用ください。 ■仕様 品番 種類 OF-11MY 丸型 丸孔カバー 塗代付 OF-12MY 小判型 スイッチカバー1個用 塗代付

●防滴プレートにピッタリ適合するボックスの全長です。 ※こちらに掲載のないブラックカラーも、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合せください。

●ボックスの傾き防止ができる、便利な4mmバー取り付け穴付です｡（ビス固定不要）（CSW-4､-5､-6は除く） ●仕切板付（2～6個用） ■仕様 側面ノック 品番 種類 付 CSW-1N 1個用 CSW-2N 2個用 CSW-3N 3個用 CSW-4N 4個用 CSW-5N 5個用 CSW-6N 6個用

●丸型、小判型、器具用はコンクリート打設後、ボックスが多少傾いても器具取り付け位置の修正が可能です。 ※平は除く。 ※照明器具等の重量物（3kg以上）を直接塗代カバーに取り付けないでください。重量物を取り付ける場合は器具吊り金具等をご使用ください ■仕様 品番 種類 高さ 厚み OF-11P 丸　型 塗代付 13mm 2.5mm OF-11P-F 平 8mm 2.5mm OF-12P 小判型 塗代付 13mm 2.5mm OF-12P-F 平 8mm 2.5mm OF-12P2 2個用 塗代付 13mm 2.5mm OF-12P2-F 平 - 3mm OF-12P-M ブランク 平 - 3.1mm ※丸型（塗代付）は一部アップコンセントにより取り付かないものがありますのでご確認ください｡

●ケーブルを丸めることなく結線部の保護ができる縦型タイプです。 ●ケーブル挟込式なので、寒冷時でも割れにくい構造です。 ●吊りボルトに、縦にも横にも固定できます。 ●造営材に釘・ビス固定ができます。

●天井や壁に埋め込んで、電線管の分岐点や、長い配管の途中での接続などに使用します。 ●スイッチカバーや丸穴カバーと組み合わせて、埋込型配線器具、照明器具の取り付けに使用します。 ■仕様 ・側面ノックアウト：G16（C19）×1・G22（C25）×1 ・材質：鋼板 ・表面処理：電気亜鉛めっき ・寸法：119×119×44mm、板厚1.6mm ・質量：0.40kg

●照明器具や電話線プレートの取り付けに使用します。 ●壁仕上げ面との高さ調整ができるよう、標準型13mmのほか平カバーの2種類があります。 ■仕様 ・材質：鋼板 ・表面処理：電気亜鉛めっき ・寸法：122×122mm

●天井や壁に埋め込んで、電線管の分岐点や、長い配管の途中での接続などに使用します。 ●スイッチカバーや丸穴カバーと組み合わせて、埋込型配線器具、照明器具の取り付けに使用します。 ■仕様 ・側面ノックアウト：G22（C25）×1・G28（C31）×1 ・材質：鋼板 ・表面処理：電気亜鉛めっき ・寸法：119×119×54mm、板厚1.6mm ・質量：0.45kg

●EVコンセントとスイッチ、EVコンセント並列取り付け等、色々な器具の取り付けに使用します。 ■仕様 ・サイズ：幅205×奥行55×高160mm ・適用バイザー：PVR-VJ、PVR-VC

●露出スイッチボックス（カバー付）用のバイザーです。 ●防雨、防犯、イタズラ防止に最適です。（南京錠取付穴付） ●既設の所へ後付けが可能です。 ■仕様

●丸型、小判型はコンクリート打設後、ボックスが多少傾いても器具取り付け位置の修正が可能です。 ※2個用、平は除く。 ※照明器具等の重量物（3kg以上）を直接塗代カバーに取り付けないでください。重量物を取り付ける場合は器具吊り金具等をご使用ください。 ■仕様 品番 種類 高さ 厚み OFL-11P 丸　型 塗代付 13mm 2.5mm OFL-11P-F 平 8mm 2.5mm OFL-12P 小判型 塗代付 13mm 2.5mm OFL-12P-F 平 8mm 2.5mm OFL-12P2 2個用 塗代付 13mm 2.5mm OFL-12P2-F 平 8mm 2.5mm OF-12P-M ブランク 平 - 3.1mm ※丸型（塗代付）は一部アップコンセントにより取り付かないものがありますのでご確認ください｡

●JISタイプです。 ●蓋はビスをゆるめるだけで取り外せます。 ●塗代カバー（ワンタッチタイプ）対応品です。 ●ノックがドライバーで開けられます｡ ■仕様 品番 種類 深さ 側面ノックアウト 8CB-54N 深形 54mm 22（25）×8 8CB-75N 75mm 22（25）×8

●未来工業製ボックス用の塗代カバーです。 ※照明器具等の重量物（3kg以上）を直接塗代カバーに取り付けないでください。重量物を取り付ける場合は器具吊り金具等をご使用ください。 ■仕様 品番 種類 高さ 厚み OF-11M 丸　型 塗代付 13mm 2.5mm OF-12M 小判型 塗代付 13mm 2.5mm
