【未来工業】2号コネクタ（ベージュ） 2K-16J／2K-22J／２K-28J

●露出配管におすすめ！ ※管の曲げがきつい場合は、曲がりコネクタ等を使用し、管の曲げを緩和してください。 ※こちらに掲載のないカラー（ミルキーホワイト、グレー、黒）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。

■仕様

品番	外径（ΦD）	近似内径（Φd）	長さ 把（m）	重量 把（kg）
MFS-16	Φ23	Φ16	50	4.7
MFS-22	Φ30.5	Φ22	50	7
MFS-28	Φ36.5	Φ28	30	5.3
MFS-36	Φ45.5	Φ36	30	7.6

【未来工業】PVKボックス ■耐候性、耐衝撃性が優れています。 ■仕切り版が取付可能 色 グレー、ミルキーホワイト、ベージュ、 ライトブラウン、ブラック、チョコレート

●VE管の端部に取付けて、雨水の侵入を防止するのに使用します。 ●耐候性と耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

●VE管を直角方向に曲げたい時に使用します。 ●耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

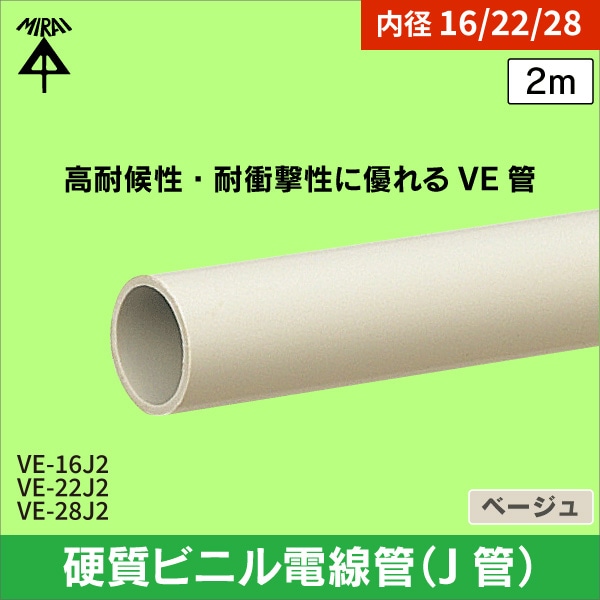

高耐候性、耐衝撃性に優れるVE管 仕様 ・外径(mm) VE-22J2:26 VE-28J2:34 ・近似内径(mm) VE-22J2:22 VE-28J2:28 ・長さ:2ｍ ・色:ベージュ

●耐候性に優れた二層管です。 ●黒色は更に耐候性に優れ、太陽光発電の屋外配線に最適です。

■仕様

品番	カラー	外径（ΦD）	近似内径（Φd）	長さ 把（m）	重量 把（kg）
MF-16	ベージュ	Φ23	Φ16	50	8.9
MF-16M	ミルキーホワイト
MF-16H	グレー
MF-16K	ブラック
MF-22	ベージュ	Φ30.5	Φ22	50	12.9
MF-22M	ミルキーホワイト
MF-22H	グレー
MF-22K	ブラック
MF-28	ベージュ	Φ36.5	Φ28	30	10
MF-28M	ミルキーホワイト
MF-28H	グレー
MF-28K	ブラック
MF-36	ベージュ	Φ45.5	Φ36	20	8.7
MF-36M	ミルキーホワイト
MF-36H	グレー
MF-36K	ブラック

●VE管相互の接続に使用します。 ●耐候性と耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

●１個３役！便利な兼用ノック付。 ●耐候性、耐衝撃性が優れています。 ●電線管などの配管工事で、電線の接続や取り出し、器具の取り付けに使用可能です。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

★★期間限定キャンペーン★★ 今だけ現場組立型 SCコネクタ(COP-ESCJ)をご購入いただけると 無料で専用加工工具(TKG-OK1)1個プレゼント。 このお得なご機会をお見逃しなく! ------------ ■新型の特徴■ ・細径のケーブルに対応しました ・ケーブルの固定方法が変わり、より安定した接続が可能です ■商品紹介■ 現場でかんたん取付が可能な、SCコネクターです。 屋内ケーブルやドロップケーブルの外被に把持して加工します。 (UV心線に直接接続するコネクタではありません) 仕様 ・研磨面 SPC ・減衰量 0.5dB以下 ・反射減衰量 40dB以上 内容物 ・本体1個　 ・ケーブルホルダー1個(ケーブルが動かない様に固定する為のパーツ) 　ケーブルホルダーは単体でもご購入いただけます。→こちらから COP-ESCJ用 単品パーツ ケーブルホルダー ・不織布1枚(ストリッパーにて外被を取った後、ケーブルを拭取る為の布) ■■■■ ご注意 ■■■■ ・同商品の組立加工に際して、別途ホルダー工具が必要となります。 　→こちらから 現場組立型 SCコネクタ 専用工具 (ストリッパー兼カッターホルダー 外把持用) ・対応外皮径　2×3.1mm、2×2mm、2×1.6mm

【未来工業】PVKボックス ■耐候性、耐衝撃性が優れています。 ■仕切り版が取付可能 色 グレー、ミルキーホワイト、ベージュ、 ライトブラウン、ブラック、チョコレート

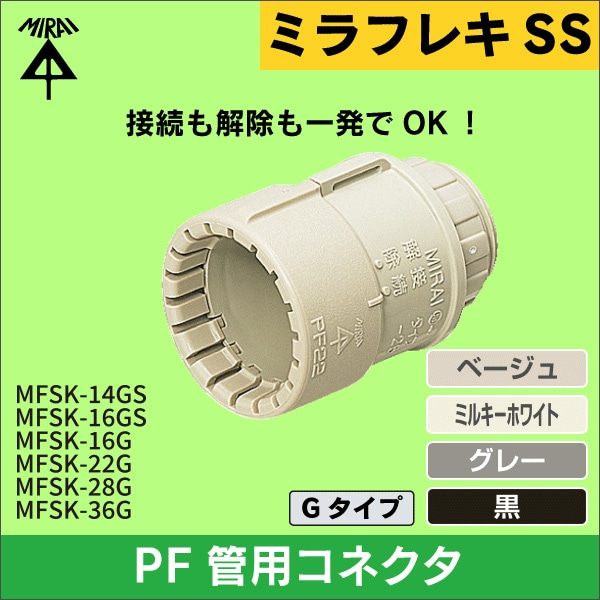

●接続も解除も一発でOK！ ●キャップ付ですから､トロ侵入がありません。 ●防水型パッキンセットを使用すれば、防水型にできます。 ※こちらに掲載のないカラー（ミルキーホワイト、グレー、黒）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。

■仕様

品番	適合管	適合ノック径	電線管の呼び	ねじの呼び	ΦD1	ΦD2	L	ℓ
MFSK-16GS	PF管16	Φ22／Φ27	16／22（25）兼用	G1／2	31.5	30	46.5	14
MFSK-16G	PF管16	Φ27	22（25）	G3／4	31.5	31	46.5	14.5
MFSK-22G	PF管22	Φ27	22（25）	G3／4	39.5	31	55	14.5
MFSK-28G	PF管28	Φ34	28（31）	G1	47	44	66	15
MFSK-36G	PF管36	Φ42	36	G1 1／4	58	55	77	15

※MF、MFXは除く

●接続も解除も一発でOK！ ●キャップ付ですから､トロ侵入がありません。 ●防水型パッキンセットを使用すれば、防水型にできます。 ※こちらに掲載のないカラー（ミルキーホワイト、グレー、黒）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。

■仕様

品番	適合管	適合ノック径	電線管の呼び	ねじの呼び	ΦD1	ΦD2	L	ℓ
MFSK-16GS	PF管16	Φ22／Φ27	16／22（25）兼用	G1／2	31.5	30	46.5	14
MFSK-16G	PF管16	Φ27	22（25）	G3／4	31.5	31	46.5	14.5
MFSK-22G	PF管22	Φ27	22（25）	G3／4	39.5	31	55	14.5
MFSK-28G	PF管28	Φ34	28（31）	G1	47	44	66	15
MFSK-36G	PF管36	Φ42	36	G1 1／4	58	55	77	15

※MF、MFXは除く

●VE管を直角方向に曲げたい時に使用します。 ●耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

●ボックスとVE管の接続に使用可能です。 ●耐候性と耐衝撃性が優れています。 ※掲載のないカラー（ライトブラウン、ブラック、チョコレート）も、お取り扱い可能です。 　価格をご案内致しますので、詳しくはお問い合わせください

●Oリングを使用すれば、防水型にできます。 ※PF管はミラフレキSSをご使用ください。 ※こちらに掲載のないカラー（ミルキーホワイト、グレー、黒）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。

■仕様

品番	適合管			ΦD1	ΦD2	L
	PF管	⇔	VE管
MFSVE-16G	16	⇔	16	31.5	26	62.5
MFSVE-22G	22	⇔	22	39.5	30	77
MFSVE-28G	28	⇔	28	47	40	91.5

※MF、MFXは除く

●サドル径が調整でき、CD管・PF管・VE管・鋼管・ケーブル等、種類を選ばず固定できます。 ●溝付の開口部により径の調整が簡単にできます。 ●ビス1本でガッチリ固定できます。 ※こちらに掲載のないカラー（ミルキーホワイト、グレー、黒）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。
