分配器・混合器・分波器・レベルチェッカー・信号発生器

DXアンテナ CATV用分配器 3.2GHz対応 新4K8K衛星放送(3224MHz)対応の屋外で使用可能な防雨構造の2･4分配器です。 ノイズに強いダイカスト構造で、鋼管柱やメッセンジャーワイヤーに取付が可能です。 非通電仕様で電流通過型ではありません。 仕様・規格 ・周波数帯域(MHz)：10～3224 ・分配損失(dB以下) 　10~76MHz：4.0 　76~222MHz：3.8 　222~770MHz：4.1 　770~1489MHz：4.6 　1489~2150MHz：5.4 　2150~2610MHz：5.9 　2610~3224MHz：7.0 ・端子間結合損失(dB以上) 　10~76MHz：15 　76~770MHz：20 　770~3224MHz：15 ・入出力インピーダンス(Ω)：75 ・寸法(高さ×幅×奥行mm)：73.6×98.7×100 ・適合マスト径(mm)： φ25.4~60.5 ・質量(g)：280 ・付属品：防水キャップ×2、U形ボルト×1、蝶ナット×2、取付金具×1 ・JEITA　HSマーク認証済

壁面に直接取付けて、BS・CSとUHF(CATV)に分ける事ができます。 壁面端子が分波器付ユニットに。 ・周波数 10-3224MHz対応 　VHF/UHF側:10-770MHz 　BS/CS側:1,300-3,224MHz ・通電ライン　BS/CS側(極性なし) ・挿入損失　 　VHF/UHF　端子側　1.4dB以下 　BS/CS　端子側　2.7dB以下 ・VSWR　VHF/UHF 端子側　1.8以下　　BS/CS 端子側　2.5以下 ・包装/PE袋で簡易包装

DXアンテナ スリム型屋内用分配器 全端子通電型 【4K8K対応】 新4K8K衛星放送(3224MHz)対応の屋内用スリム形2･3･4分配器です。 端子が一列に配置され、前向き･下向き両方に取付可能で、狭いスペースでもスッキリと収めることができます。 樹脂ケースの内部はノイズに強いダイカスト構造です。 プラグ部分は接触不良を防ぐ金メッキ仕様です。 全端子通電仕様で、通電が一目でわかるLED機能付です。 仕様・規格 ・周波数帯域： 10～3224MHz ・入力： F形コネクタ ・出力： F形コネクタ ・コネクタメッキ仕様： 金メッキ ・通電機能： 全出力端子→入力端子間 ・通電容量： DC15V　0.8A　以下 ・構造： 合成樹脂ケース、内部ダイカストケース ・本体色： ホワイト ・JEITA　SHマーク認証済 ・パック入り商品

DXアンテナ スッキリタイプ屋内用分配器 全端子通電型 【4K8K対応】 新4K8K衛星放送(3224MHz)対応の2･3･4分配器です。 樹脂ケースの内部はノイズに強いダイカスト構造です。 全端子通電仕様です。 仕様・規格 ・周波数帯域： DC～3224MHz ・入出力端子： F型端子 ・通電機能： 全出力端子→入力端子間 ・通電容量： DC15V　0.8A　以下 ・構造： 合成樹脂ケース、内部ダイカストケース ・本体色： ホワイト ・付属品：両面テープ１個 ・JEITA　SHマーク認証済 ・パック入り商品

DXアンテナ 出力ケーブル付2分配器【4K8K対応】 新4K8K衛星放送(3224MHz)対応の出力ケーブル付２分配器です。 樹脂ケースの内部はノイズに強いダイカスト構造で、3重シールドの低損失な2C同軸ケーブルを使用しています。 プラグ部分は接触不良を防ぐ金メッキ仕様です。 全端子通電仕様です。 仕様・規格 ・周波数帯域：10～3224MHz ・全端子→入力端子通電仕様（DC15V、0.8A以下） ・出力側ケーブル長：0.5ｍ ・出力側コネクタ：F型接栓 ・本体､ケーブル色：ホワイト、ブラック ・JEITA　HSマーク認証済 ・パック入り商品

FTTHシステムで宅内からTV信号を既設ラインに入力する際に便利です。 また3.2GHzまでの周波数帯域なので全てのTV放送帯域に対応します。 ・通電ライン　(IN-OUT端子側のみ) ・電流容量　　0.8A(DC15V) ・包装方法　　PE袋で簡易包装

■特長 ●3.2GHz対応の全端子電通型の分配器です。 ●全端子電通型で、全ての出力端子から入力端子へ電流を通過します。（最大DC15V、0.8A） ●入力端子を黄色表示で視認性がアップしました。 ●接栓を取付やすく、中心コンタクトの位置をかさ上げしています。 ■用途 ・屋内用 ・共同受信用 ■仕様 ・付属品：取付ねじ2本（本体取付済）、機能アースねじ1本（本体取付済）、F型接栓（5C）端子数分 ・インピーダンス：75Ω

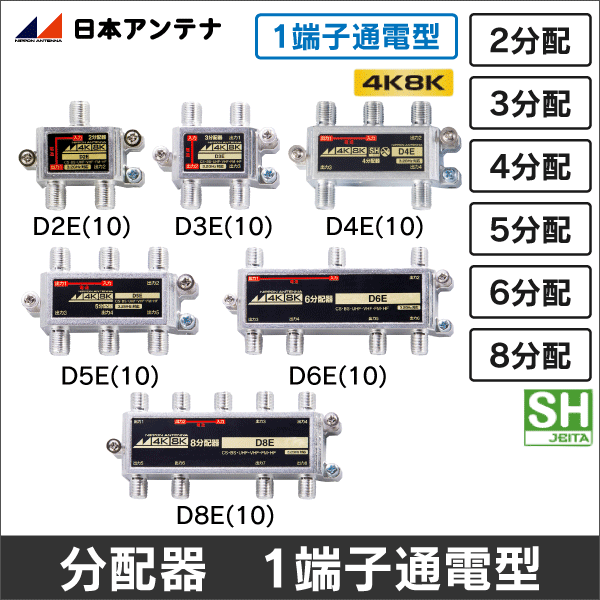

■特長 ●3.2GHz対応の一端子電通型の分配器です。 ●ダイカストケースを使用したシールド構造により、電波の漏洩・飛び込み防止に効果があります。 ●入力端子を黄色表示で視認性がアップしました。 ●接栓を取付やすく、中心コンタクトの位置をかさ上げしています。 ●入力端子と1出力端子間電流通過型（最大DC15V、0.8A／AC30V、1A） ■用途 ・屋内用 ・共同受信用 ■仕様 ・付属品：取付ねじ2本（本体取付済）、機能アースねじ1本（本体取付済） ・インピーダンス：75Ω

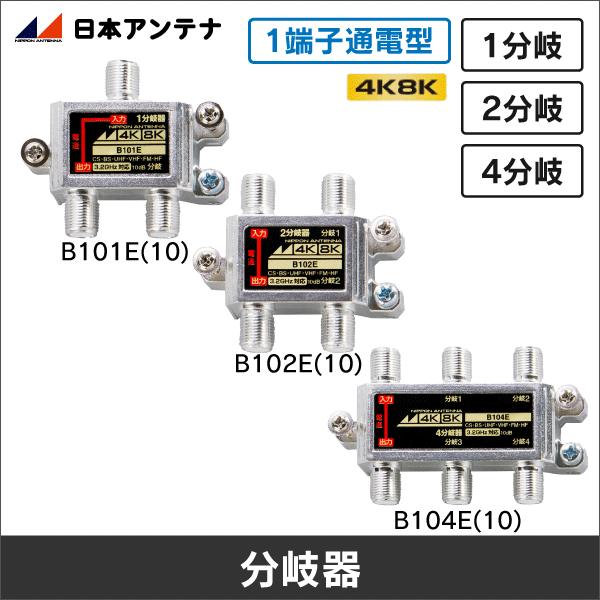

■特長 ●3.2GHz対応の分岐器です。 ●ダイカストケースを使用したシールド構造により、電波の漏洩・飛び込み防止に効果があります。 ●入力端子を黄色表示で視認性がアップしました。 ●接栓を取付やすく、中心コンタクトの位置をかさ上げしています。 ●詰めて設置が可能で取付スペースが削減できます。 ●入力端子と出力端子間電流通過型（最大DC15V、0.8A／AC30V、1A） ■用途 ・屋内用 ・共同受信用 ■仕様 ・取付ねじ2本（本体取付済）、機能アースねじ1本（本体取付済） ・入力、出力インピーダンス：75Ω

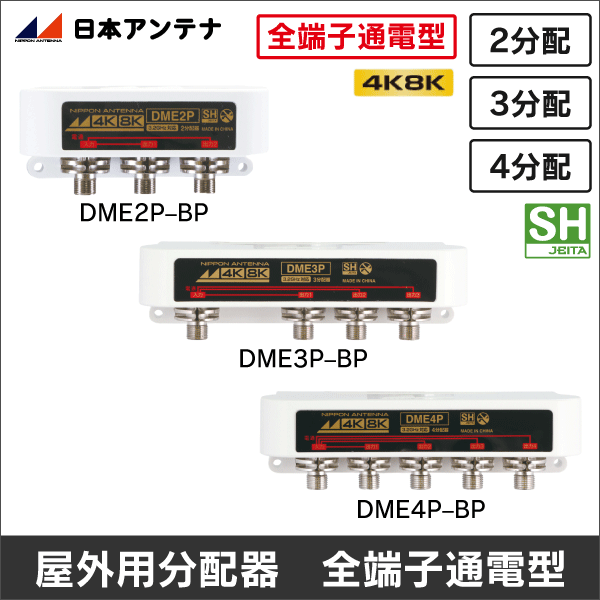

■特長 ●3.2GHz対応の分配器です。 ●外観は樹脂ケースの防滴構造です。 ●内部はダイカストケースを使用したシールド構造により、電波の漏洩、飛び込み防止に効果があります。 ●業界最小クラスの小型化を実現しました。 ●本商品はブリスターパック品です。 ●入力端子を黄色表示で視認性がアップしました。 ●全端子電通型で、全ての出力端子から入力端子へ電流を通過します。（最大DC15V、0.8A） ■用途 ・屋外用 ・家庭用 ■仕様 ・付属品：取付ねじ2本（本体取付済）、F型接栓（5C）端子数分、防水キャップ端子数分 ・適合マスト径：φ22～50mm ・インピーダンス：75Ω

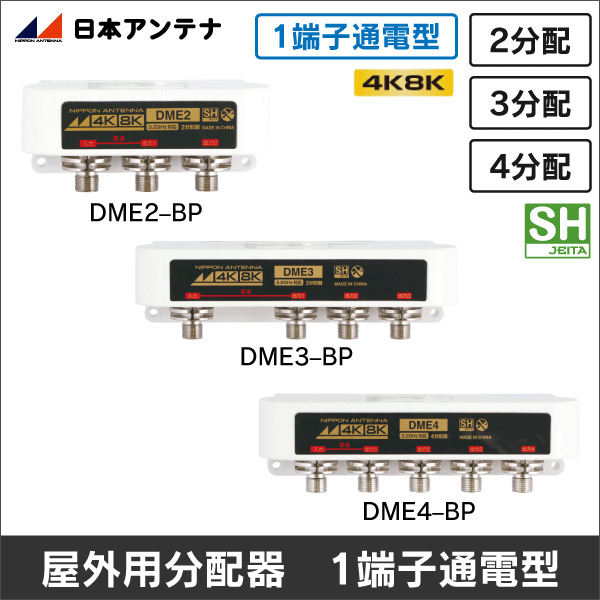

■特長 ●3.2GHz対応の分配器です。 ●外観は樹脂ケースの防滴構造です。 ●内部はダイカストケースを使用したシールド構造により、電波の漏洩、飛び込み防止に効果があります。 ●業界最小クラスの小型化を実現しました。 ●本商品はブリスターパック品です。 ●入力端子を黄色表示で視認性がアップしました。 ●入力端子と1出力端子間電流通過型。（最大DC15V、0.8A／AC30V、1A） ■用途 ・屋外用 ・家庭用 ■仕様 ・付属品：取付ねじ2本（本体取付済）、F型接栓（5C）端子数分、防水キャップ端子数分 ・適合マスト径：φ22～50mm ・インピーダンス：75Ω
