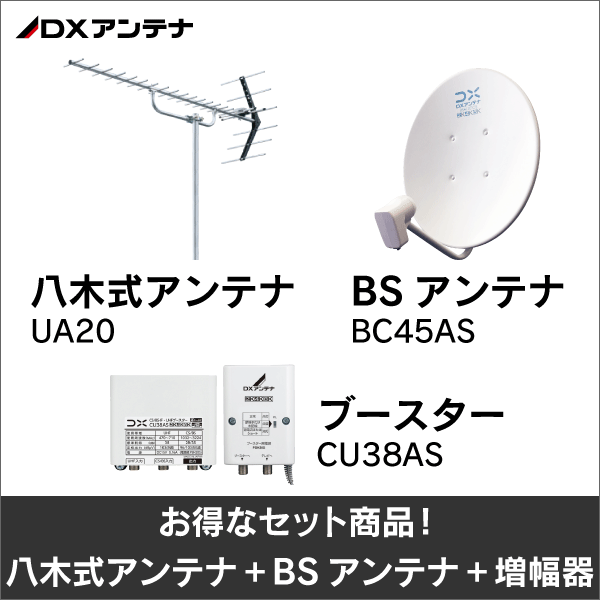

【DXアンテナ】★お得なセット★八木式アンテナUA20＋BSアンテナBC45AS＋ブースターCU38ASセット

●ディッシュ面はパンチングメタルを採用することにより受風面積を下げ、さらに風圧による方向ズレしにくいマスト取付金具構造に変更することで受信可能風速50m/sを達成しました。 ●一般家庭での使用に最適です。 ●アンテナの設置や方向調整の方法を記載した、分かりやすいマニュアル付き。 ■仕様 ・アンテナ有効径（cm）：45 ・受信周波数（GHz）：11.71～12.75／11.73～12.73 ・コンバーター出力周波数（MHｚ）：1032～2072／2224～3224 ・受信偏波：右旋円偏波／左旋円偏波 ・利欲（dB）：アンテナ部BS：33.9、CS：34.3 　　　　　　　 コンバーター部：53 ・コンバーター雑音指数（dB）：0.45 ・コンバーター電源（V）：DC13.2～16.5 ・コンバーター消費電力（W）2.4以下（DC15V乳慮億時） ・G／T（dB/K）：BS：14.8　CS：15.2 ・コンバーター局発位相雑音（dB/Hz）：-55（1kHzオフセット）以下 　　　　　　　　　　　　　　　　　　　 -73（5kHzオフセット）以下 　　　　　　　　　　　　　　　　　　　 -83（10kHzオフセット）以下 ・コンバーター出力インピーダンス（Ω）：75（F形） ・耐風速：受信可能風速50、復元可能風速60、破壊風速70 ・取付可能ボール径（mm）：φ32～φ49 ・上下角調整範囲（°）：23～68 ・質量（kg）：1.7

●生駒局（近畿広域局）+サンテレビ（神戸局）またはKBS京都（京都局）受信用のアンテナセットです。 ●2本のUHFアンテナは同軸ケーブル接続済なので、施工もスピーディに行えます。 ●阪神地区用UHF混合回路内蔵。 ●水平・垂直偏波対応。 ■仕様 ・ch.13～24用アンテナ 　素子数：14 　偏波面：水平 　入出力インピーダンス（Ω）：75（F形） 　動作利得（dB）：1～4.5 　VSWR：3以下 　半値幅（度）：45～60 　前後比（dB）：15～25 　耐風速（m/s）：50 　寸法（高さ×幅×奥行mm）：518×340×1014 　適合マスト径（mm）：φ22～49 　質量（kg）：0.85 ・ch.22～52用アンテナ 　素子数：14 　偏波面：水平／垂直 　入出力インピーダンス（Ω）：75（F形） 　動作利得（dB）：1～8 　VSWR：3以下 　半値幅（度）：30～55 　前後比（dB）：15～25 　耐風速（m/s）：50 　寸法（高さ×幅×奥行㎜）：518×340×1014 　適合マスト径（mm）：φ22～49 　質量（kg）：0.85 ・付属品：F-5接栓×1、防水キャップ×1、固定バンド×2

●強度に優れたリブ入り構造のアンテナマスト。 ●表面仕上げは錆に強い溶融亜鉛メッキ鋼管。 ●上部に樹脂マストキャップ付。 ●寸法：3500（2本継ぎ）×φ25.4mm。 ■仕様 ・寸法（長さ×外形×肉厚mm）：3500（2本継ぎ時）×25.4×1 ・質量（kg）：2.2（差し込み2本継ぎ） ・備考：先端キャップ付、溶融亜鉛メッキ鋼管、2本継ぎ

●50形以下のBS・CSアンテナや、UHF平面アンテナを軒先に設置する場合に使用する壁面取付金具です。 ●約600mmの長尺マスト付で、BS・CSアンテナとUHF平面アンテナの両方を設置することができます。 ●耐食性にも優れた、塩害対策用の溶融亜鉛メッキ（HDZT49）仕様。 ■仕様 ・突出し長：300mm ・適合マスト径：φ38mm ・耐風速50m／s ・質量（kg）：1.6

●UHFアンテナ・パラボラアンテナ用のマスト取付に便利な金物 ●サイドベースからマストが抜け落ちることを防ぐため、マスト取付部にマスト落下 防止ビスが付いています。 ■仕様 ・適合マスト径：φ22～32mm ・突出し長：10cm

●2K・4K・8K放送信号に対応した地デジ・BS(右旋・左旋)・110度CS(右旋・左旋)・スカパー！プレミアムサービス・のレベルと信号品質を同時測定できる携帯性の高いハンディ形のレベルチェッカーです。 ●信号品質は、BER・MER・C/Nが測定可能。LTE（700MHz帯）のレベル測定も可能。 ●ブースター内蔵アンテナやBS・110度CSアンテナ、スカパー！プレミアムアンテナに電源供給と電圧測定可能。 ●見やすい4.3インチカラー液晶モニターはタッチパネル式で直感的な操作が可能。 ●本体背面にはHD対応カメラ及びライトを内蔵し現場の撮影・記録が可能。 ●防水性能は、IPX4(防沫型)を確保しており、高さ1mからの落下に耐えるラバーケース仕様。 ●本体はリチウムイオンバッテリー搭載。モバイルバッテリー差込口（Type-C PD対応）からの受電で駆動可能。 ●データの保存は便利なmicroSDカード(8GB)が付属。microSDカード、又はUSB(Type-B)経由でPCへ書き出し可能。 ●設定したチャンネルをダイレクトに呼び出すUSER設定が可能。 ●BS10､12,14が2.4GHzWi-Fi信号の干渉を受けている場合、「与干渉」表示により簡易判定できます。

●アンテナマストを固定するための支線です。 ●取扱いが便利な長さ30ｍ。 ■仕様 ・φ1.6mm ・ステンレス製 ・長さ：30m巻き

●地デジ放送の電波を受信する、八木式アンテナ16素子相当のオールチャンネル(13ch.～52ch.)対応アンテナです。 ●雪が積もりにくいデザインで、雪が積もっても感度への影響が少ない、耐食性に優れた樹脂ケース。 ●マスト取付金具は、耐食性に優れた、塩害対策用の溶融亜鉛メッキ(HDZT49)仕様。 ●近年の異常気象に注力し、強風対策を施した結果、耐風速70m/sを実現。 ■仕様 受信チャンネル（ch.）：13?52 偏波面：水平または垂直 出力インピーダンス（Ω）：75（F形） 動作利得（dB）：6.0～8.4 VSWR：2.5以下 半値幅（度）：40～58 前後比（dB）：14～26 耐風速（m/s）：70 寸法（高さ×幅×長さ㎜）：68×440×273 適合マスト径（㎜）：水平設置時φ32～48.6 　　　　　　　　　　垂直設置時φ32～38.1 廃盤品の注文コード 廃盤品の型番

DXアンテナ　UHFブースター U38A 電源着脱型 38dB ・F型入・出力端子 ・利得調整ボリューム付 ・UHF増幅用 ・電源分離形 ・高入力対応時のアッテネータ付 仕様 電源/消費電力(V/W):AC100V/2.0,　2.8W DC15V/0.07A, 寸法・増幅部(高さ)84×(幅)90×(奥行き)47mm 　　・電源部:(高さ)97×(幅)70×(奥行き)35mm 適合マスト経:φ22～49mm 質量:0.22kg + 0.2kg 付属品:F-5×4、防水キャップ×2 出力モニター端子付(-20dB) U43Aの後継品です。詳細スペックはページ下「詳細説明 CU43A後継品　スペック比較表」をご覧ください

※白色はUH20Aにて出荷いたします※ 仕様/形状はUAH201と全く同じ、ただ型番と表面の印刷が違う商品です UHF平面アンテナ　20素子相当(強・中電界用) DX 偏波面:水平偏波用 <主な特長> ●高利得タイプ。 ・従来の家庭用八木式アンテナと遜色のない性能を発揮し、アンテナ利得7.8～9.8dB(標準値)を実現。20素子形の家庭用八木式アンテナと同等の利得を実現した地上デジタル放送用平面アンテナです。 ●薄型の本体構造。 ・独自の取付金具は家屋の壁面などにスッキリと取付けでき、壁面からの突出しサイズもわずか約11.3cm(壁面に平行に取付けた場合)。美しく建物のデザインにマッチします。 ●ブースターの背面取付 別途背面にブースターを取り付けられる構造を採用。 従来のようにブースターが露出してしまい住宅の外観を損ねません。 ●耐久性に優れています。　 ・耐候性に優れた樹脂カバーでアンテナ素子を覆い、雨や塩害によるアンテナ素子の性能劣化を防止します。 ・溶融亜鉛メッキ処理の取付金具は、サビに強く、高耐久性を実現しました。 受信チャンネル:UHF13～52 インピーダンス:75Ω 動作利得:7.8～9.8dB 前後比:9~18dB 電圧定在波比:2.5以下 寸法:590x220x113mm 適合マスト径:φ22～49 付属品 防水キャップ、壁面マスト取付金具、マスト押さえ金具、 六角組ボルト×2、スパナ、5Cコネクタ 平面アンテナ20素子相当(垂直偏波用)はこちらのページからご購入頂けます。

中心導体に銅クラッドアルミ線(CA)を採用し、アルミと銅の長所を 兼ね備えた4K8K対応ケーブルです。 ■特徴 ・周波数特性は、軟銅線モデルと比較しても遜色ない性能 ・銅導体/銅編組線のS-5C-FBと比較し、約1割の軽量化 ・コア部分をアルミ素材に変更する事でコストダウンを実現 ・1m毎に便利なレングスマーク付き ・使用周波数　10-3,224MHz (HF,FM,VHF,UHF,地上波デジタル放送,BS/CSデジタル放送,CATV) ・材質　中心導体-CA線　 　　　　外部導体1-アルミラミネートテープ 　外部導体2-アルミニウム合金 　 　　　　絶縁体-発泡ポリエチレン　ジャケット-PVC ・中心導体　1.05mm ・使用材質以外はJISC3502を準拠 ■■■ ケーブル加工時のご注意事項 ■■■ 絶縁体部の切断時に、カッター等で中心導体に傷を付けない様に加工して下さい。 導体の側面に大きな傷が付くと、一般的な銅の中心導体と比較して、中心導体を急に屈曲したり、強く力が加わったりした時に中心導体が折れやすい特徴があります。 また、中心導体に対してコンタクトを圧着する様な加工を行う場合には、 中心導体が折れやすくなる為ご使用しないで下さい。 ・色　黒色/薄灰/白色

同軸ケーブルに取り付けるF型コネクタ 付属のリングでケーブルに固定します。 ■■■ご注文単位変更■■■ 「1袋100セット入　(本体100個、アルミリング 100個)」をご注文単位１個といたします。 [ご注文単位１個]で[本体100個、アルミリング100個]のセットをお届けいたします。 ・1袋100セット入　(本体100個、アルミリング 100個) ・対応周波数　10～3224MHz　4K8K対応 ・材質 本体:黄銅,ニッケルメッキ　リング:アルミ合金 ・対応ケーブル　 3C用:　3C-FB, 3C-2V, 3C-2B, 3C-FV 4C用: S-4C-FB,4C-FV,4C-2B 5C用: S-5C-FB,5C-2V,5C-2B

※白色はUH20Aにて出荷いたします※ 仕様/形状はUAH201と全く同じ、ただ型番と表面の印刷が違う商品です UHF平面アンテナ　20素子相当(強・中電界用) DX 偏波面:水平偏波用 <主な特長> ●高利得タイプ。 ・従来の家庭用八木式アンテナと遜色のない性能を発揮し、アンテナ利得7.8～9.8dB(標準値)を実現。20素子形の家庭用八木式アンテナと同等の利得を実現した地上デジタル放送用平面アンテナです。 ●薄型の本体構造。 ・独自の取付金具は家屋の壁面などにスッキリと取付けでき、壁面からの突出しサイズもわずか約11.3cm(壁面に平行に取付けた場合)。美しく建物のデザインにマッチします。 ●ブースターの背面取付 別途背面にブースターを取り付けられる構造を採用。 従来のようにブースターが露出してしまい住宅の外観を損ねません。 ●耐久性に優れています。　 ・耐候性に優れた樹脂カバーでアンテナ素子を覆い、雨や塩害によるアンテナ素子の性能劣化を防止します。 ・溶融亜鉛メッキ処理の取付金具は、サビに強く、高耐久性を実現しました。 受信チャンネル:UHF13～52 インピーダンス:75Ω 動作利得:7.8～9.8dB 前後比:9~18dB 電圧定在波比:2.5以下 寸法:590x220x113mm 適合マスト径:φ22～49 付属品 防水キャップ、壁面マスト取付金具、マスト押さえ金具、 六角組ボルト×2、スパナ、5Cコネクタ 平面アンテナ20素子相当(垂直偏波用)はこちらのページからご購入頂けます。 下記より色をご選択ください

2025年2月発行の「e431総合カタログ」に掲載された価格に誤りがございました。正しい価格は、本ページに記載の価格となります。お客様にはご迷惑をおかけしましたことを深くお詫び申し上げます。 UHFアンテナ・パラボラアンテナ用のマスト取付に便利な金物 サイドベースからマストが抜け落ちることを防ぐため, マスト取付部にマスト落下 防止ビスが付いています。 適合マスト径:φ22-32mm 付出長:20cm 素材:STKM,溶融亜鉛メッキ

φ25.4用 ステー金具 ・アンテナマストにステーワイヤ(支線)を固定する時に使います。 ・φ25.4mmマスト用 ・電気亜鉛メッキ仕様 DXアンテナ　GRK-25N

八木式UHFアンテナ - DXアンテナ製 UA20（単品はこちら） 増幅器 - DXアンテナ製 U38A（単品はこちら） ・セット内容 1セット = 八木式UHFアンテナ1台＋増幅器1台 ■■ご注意事項■■ ※梱包状態のお知らせ※ その他一緒にご注文頂きました軽い商品を、 アンテナの箱の空きスペースに同梱させて頂く場合がございます。 予めご了承ください。
