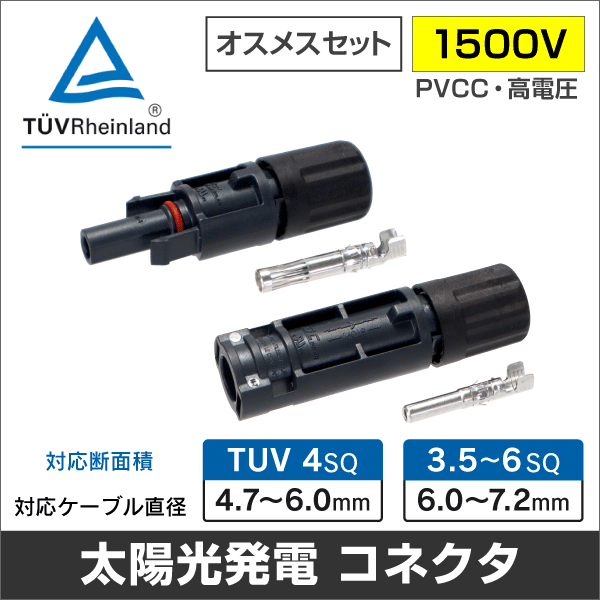

QC4 PVコネクタ 1500V

●管相互の接続に使用します。 ●内部に防水リングが付いています。 ※こちらに掲載のないカラー（ミルキーホワイト、グレー）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。 ■仕様

●内部に防水リング、パッキンが付いています。 ■仕様

■特徴 ・IEC 61238規格に準拠 ・銅製の丸端子部により、従来の設備との接続が可能 ・表面にはすずめっき処理を施す ・端子内部にはコンパウンドを内包済み ・オイルブロック構造を採用し、長期信頼性を確保 ・銅、アルミ間は摩擦溶接構造 ・ナローパーム設計により省スペース対応 ・圧縮指示線があり、正確な圧縮位置の確認が可能

■特徴 ・IEC 61238規格に準拠 ・銅製の丸端子部により、従来の設備との接続が可能 ・表面にはすずめっき処理を施す ・端子内部にはコンパウンドを内包済み ・オイルブロック構造を採用し、長期信頼性を確保 ・銅、アルミ間は摩擦溶接構造 ・ナローパーム設計により省スペース対応 ・圧縮指示線があり、正確な圧縮位置の確認が可能

ケーブル名称：HCV（＜PS＞E認証品） 定格電圧：600V 導体サイズ：3.5mm² コネクタ仕様：MC4　詳しい仕様はSTAUBLI社の仕様書をご確認ください メーカー：STAUBLI 使用温度：-40～90℃（自然環境下で使用のこと） 保管温度：-30～50℃ 保管湿度：90％RH以下 保管方法：直射日光の当たらない場所に水滴・雨水がかからないようにすること

適合規格：JIS C3605 600Vポリエチレンケーブル 導体 断面積：3.5mm²　導体：銅 構成：7/0.8±0.02　本/mm 外径：2.4mm 撚線導体引っ張り強度：690N以上 絶縁体 標準厚さ：0.8mm 最小平均厚：0.72mm以上 最小厚：0.64mm以上 外径：3.9±0.15mm シース 標準厚さ：1.5mm 最小平均厚：1.35mm以上 最小厚：1.28mm以上 外径：6.70±0.20mm 概算重量：14.15 kg/km 包装：タバ巻

太陽光発電用　【新型】MC4-Evo2コネクタ 旧型Evo2に対して新型Evo2Aは工具を使わず素手でロック解除が可能です。 ※コネクタは素手でもロック解除できますが、ストーブリ社は工具の使用を推奨しています。 メーカー：スイス　STAUBLI社 適合ケーブル規格：PV-CC、PV-CQケーブル 　　　　　　　　 ※塩化ビニルとはケミカルクラックを発生する可能性があり、 　　　　　　　　　 ストーブリ社はPVC外被（HCV）ケーブルとの使用を推奨していません。 適合ケーブルサイズ：3.5㎟・4㎟ ／ 5.5㎟・6㎟ 　　　　　　　 セット内容：オス・メス本体およびコンダクタ一式 型番：PV-KBT4-EVO 2A/6I・PV-KST4-EVO 2A/6I ／ PV-KBT4-EVO 2A/6II・PV-KST4-EVO 2A/6II 対応ケーブル直径：4.7～6.4㎜ ／ 6.4～8.4㎜ 1組＝オス・メスセット 【従来品のMC4コネクタと互換性あり】

太陽光発電用　MC4コネクタ端子加工工具 MC4コネクタの端子部分を加工する際に使用します。 対応コネクタ:STAUBLI社製MC4、MC4-EVO2、MC4-EVO2A 対応ケーブル:2.5～6sq(mm) かしめ穴部:2.5mm²/2～2.5mm²に対応　 　　　　　 　4mm²/3.5～4mm²に対応　 　　　　　 　6mm²/5.5～6mm²に対応 ■ご使用上の注意■ 導体の剥き幅は6～7mm幅にしてください。 短すぎたり、長すぎると加工不良が発生する場合がございます。
