アルミCVケーブル用バイメタル端子
| 型番 | 注文コード |
|---|---|
|
JTLA-38N-8 |
J4566 |
|
JTLA-60N-8 |
D6680 |
|
CALB-150N-12 |
V5744 |
|
JTLA-100N-10 |
E4568 |
|
JTLA-100N-12 |
H7212 |
|
CALB-150N-10 |
A8068 |
| ボルト径 | 適合ケーブル |
|---|---|
|
M8 |
38SQ |
|
M8 |
60SQ |
|
M12 |
150SQ |
|
M10 |
100SQ |
|
M12 |
100SQ |
|
M10 |
150SQ |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1個 |
当日発送 |
〇 |
1% |
価格表
まとめ買いがお得！
|
|||||||||
|
1個 |
当日発送 |
〇 |
1% |
価格表
まとめ買いがお得！
|
|||||||||
|
1個 |
当日発送 |
〇 |
1% |
価格表
まとめ買いがお得！
|
|||||||||
|
1個 |
当日発送 |
〇 |
1% |
価格表
まとめ買いがお得！
|
|||||||||
|
1個 |
当日発送 |
〇 |
1% |
価格表
まとめ買いがお得！
|
|||||||||
|
1個 |
当日発送 |
〇 |
1% |
価格表
まとめ買いがお得！
|
割引価格■特徴
・IEC 61238規格に準拠
・銅製の丸端子部により、従来の設備との接続が可能
・表面にはすずめっき処理を施す
・端子内部にはコンパウンドを内包済み
・オイルブロック構造を採用し、長期信頼性を確保
・銅、アルミ間は摩擦溶接構造
・ナローパーム設計により省スペース対応
・圧縮指示線があり、正確な圧縮位置の確認が可能
※本製品の施工には以下の専用圧縮工具が必要です。
■SUNKEAN自社製圧縮工具
■IZUMI製工具＋専用圧縮ダイス（弊社取り扱いはございません）
説明書| 仕様書 | ダウンロード |
|---|---|
| 説明書 | ダウンロード |
口コミをみる / 口コミを投稿する
その他のおすすめ商品
-
-
-
- 注文コード
- C4813
- 型番
- JMD-300A

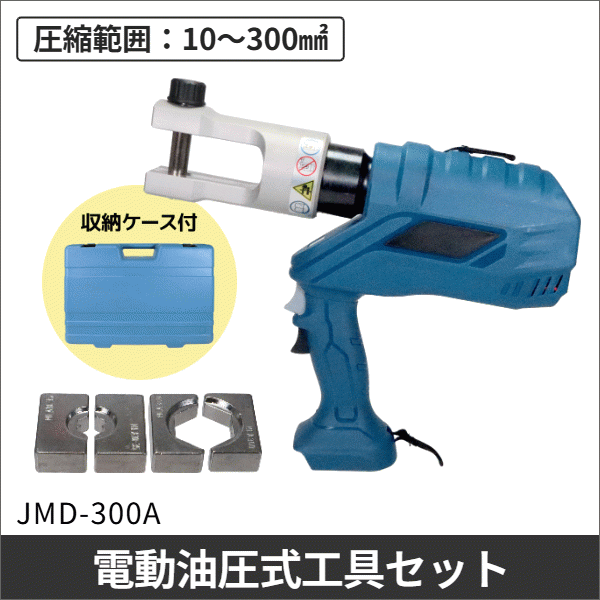

アルミCVケーブル専用バイメタル端子用電動油圧式工具セット 圧縮力：100kN 質量：本体4.5kg（バッテリーを含めて5.2kg） 圧縮範囲：10～300mm2 付属品：バッテリ×1（マキタ BL1850B：仕様）、急速充電器（マキタ DC18RF：取扱説明書） セット内容：工具本体、圧縮ダイス、収納ケース、マニュアル
