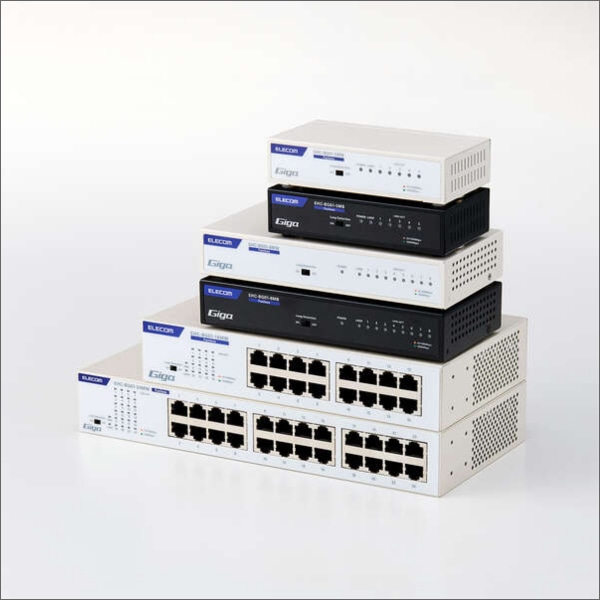

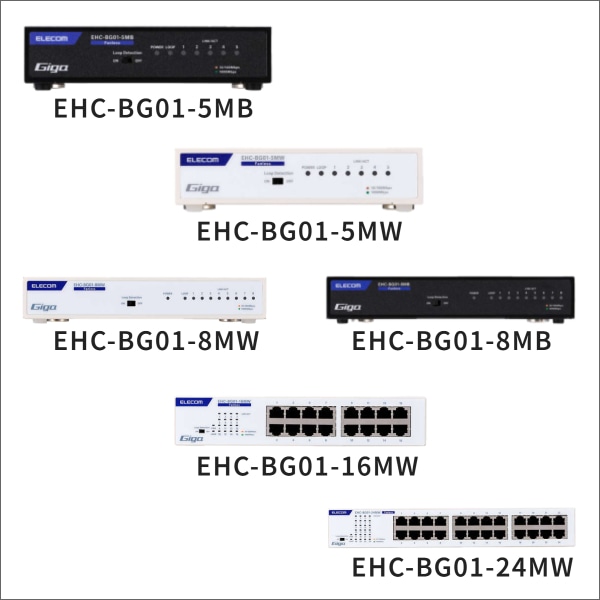

【エレコム】Giga対応5／8／16／24ポートスイッチ（金属筐体、電源内蔵）ブラック／ホワイト EHC-BG01
| 型番 | 注文コード |
|---|---|
|
EHC-BG01-5MB |
C0325 |
|
EHC-BG01-5MW |
C3882 |
|
EHC-BG01-8MB |
D6189 |
|
EHC-BG01-8MW |
P4612 |
|
EHC-BG01-16MW |
P4347 |
|
EHC-BG01-24MW |
U2310 |
| カラー | ポート数 | 端末仕様 |
|---|---|---|
|
ブラック |
5ポート |
マグネットあり |
|
ホワイト |
5ポート |
マグネットあり |
|
ブラック |
8ポート |
マグネットあり |
|
ホワイト |
8ポート |
マグネットあり |
|
ホワイト |
16ポート |
マグネットなし |
|
ホワイト |
24ポート |
マグネットなし |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 |
|---|---|---|---|---|---|
|
1台 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1台 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1台 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1台 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1台 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1台 |
取り寄せ |
3～5営業日で発送 |
0% |
割引価格■特長
●全ポートがGiga（1000BASE-T）に対応した、電源内蔵のメタル筐体スイッチングハブ
●ファンレス設計により動作音がなく、静音性を重視する家庭やオフィスでの使用に最適
●放熱性に優れたメタルケースを採用し、動作時環境温度50℃に対応
●メイン基板に電解コンデンサーを使用しない長寿命設計
●ACケーブルに耐トラッキング性のコンセントプラグを採用し、長期間設置した場合のトラッキング現象を防止
●ループ検知機能を搭載し、ネットワークループ発生時にLEDランプの点滅でお知らせ
●「らくらく節電E」機能に対応し、IEEE 802.3az（EEE規格）対応のスイッチや端末との組み合わせで自動的に省エネを実現
●ストレート／クロスケーブルを自動判別する「Auto MDI／MDI-X」機能を全ポートに搭載
●ジャンボフレームに対応し、対応機器との間でより高速なデータ通信が可能
●EU RoHS指令に準拠
●5ポート、8ポートはマグネット設置、水平設置、壁面設置が可能
●16ポート、24ポートは別売のEHB-EX-MG4によるマグネット設置、19インチラック（EIA規格）への設置が可能
●16ポート、24ポートは正面に大きくLEDランプを配置し、点灯状態を確認しやすい設計

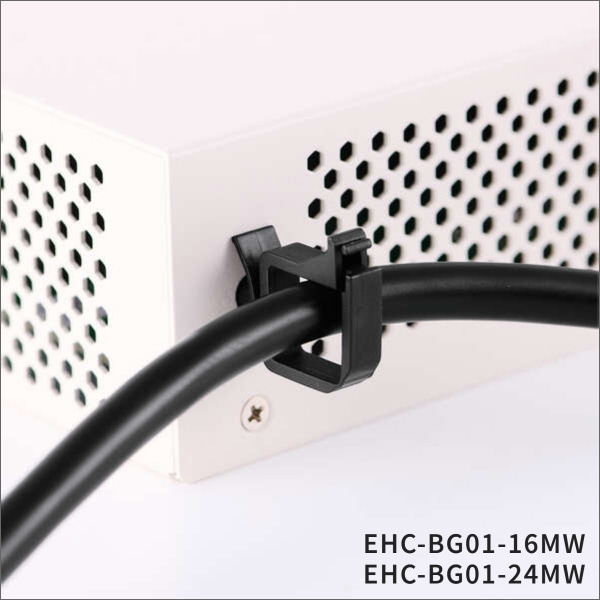

●16ポート、24ポートはACケーブル抜け防止バンドが付属
■用途
・家庭やオフィスなど静音性を重視する環境でのネットワーク構築
■仕様
・伝送速度：1000Mbps（1000BASE-T）、100Mbps（100BASE-TX）、10Mbps（10BASE-T）
・準拠規格：IEEE 802.3ab、IEEE 802.3u、IEEE 802.3
・スイッチング方式：ストア＆フォワード
・通信方式：フルデュプレックス、ハーフデュプレックス
・フローコントロール制御：IEEE 802.3x（フルデュプレックス時）、バックプレッシャー（ハーフデュプレックス時）
・Auto MDI／MDI-X：対応
・オートネゴシエーション：対応
・適合ケーブル：1000BASE-T：UTPカテゴリー5e以上、100BASE-TX：UTPカテゴリー5以上、10BASE-T：UTPカテゴリー3以上
・パケット転送速度：1,488,095パケット／秒（1000Mbps）、148,809パケット／秒（100Mbps）、14,880パケット／秒（10Mbps）
・ノンブロッキング：対応
・EAP透過機能：対応
・BPDU透過機能：対応
・ループ検知・防止機能：ループ検知
・PoE仕様：非対応
・電源仕様：内蔵電源
・入力電圧：AC100～240V±10％ 50／60Hz ※動作保証はAC100Vのみ
・省電力機能：らくらく節電E対応（IEEE 802.3az）
・冷却ファン：なし
・盗難防止：セキュリティスロットなし
・動作時環境条件：温度0℃～50℃、湿度10％～90％（ただし結露なきこと）
・保管時環境条件：温度-40℃～70℃、湿度5％～90％（ただし結露なきこと）
・法令対応：EU RoHS準拠（10物質）
| 型番 | EHC-BG01-5MB | EHC-BG01-5MW | EHC-BG01-8MB |
|---|---|---|---|
| ポート数 | 5ポート | 5ポート | 8ポート |
| コネクター形状 | RJ-45×5 | RJ-45×5 | RJ-45×8 |
| バッファメモリー | 128Kbytes（各ポートに動的割り当て） | 128Kbytes（各ポートに動的割り当て） | 512Kbytes（各ポートに動的割り当て） |
| スイッチングファブリック | 10.0Gbps | 10.0Gbps | 16.0Gbps |
| 最大パケット転送能力 | 7.4Mpps | 7.4Mpps | 11.9Mpps |
| MACアドレス登録数 | 2,048件（全ポート合計） | 2,048件（全ポート合計） | 8,192件（全ポート合計） |
| ジャンボフレーム | 対応（9Kbytes） | 対応（9Kbytes） | 対応（15Kbytes） |
| 消費電力 | 3.0W（最大） | 3.0W（最大） | 3.4W（最大） |
| 発熱量 | 約10.8kJ／h（最大） | 約10.8kJ／h（最大） | 約12.3kJ／h（最大） |
| エネルギー消費効率 | 0.6W／Gbps | 0.6W／Gbps | 0.5W／Gbps |
| 最大実効伝送速度 | 5.0Gbps | 5.0Gbps | 8.0Gbps |
| 測定時のポート速度とポート数 | 1Gbps：5ポート | 1Gbps：5ポート | 1Gbps：8ポート |
| 外形寸法 | 幅約121.0mm×奥行約63.0mm×高さ約28.0mm（本体のみ） | 幅約121.0mm×奥行約63.0mm×高さ約28.0mm（本体のみ） | 幅約171.5mm×奥行約83.6mm×高さ約30.0mm（本体のみ） |
| 質量 | 約250g（本体のみ） | 約250g（本体のみ） | 約420g（本体のみ） |
| 筐体材質（カラー） | メタル（ホワイト） | メタル（ブラック） | メタル（ブラック） |
| 設置方法 | 水平設置、壁掛け、マグネット | 水平設置、壁掛け、マグネット | 水平設置、壁掛け、マグネット |
| 壁掛け用穴 | あり（間隔：65mm） | あり（間隔：65mm） | あり（間隔：91mm） |
| MTBF | 545,000時間@25℃、189,000時間@50℃ | 545,000時間@25℃、189,000時間@50℃ | 750,000時間@25℃、287,000時間@50℃ |
| 適合規格 | VCCI Class B | VCCI Class B | VCCI Class B |

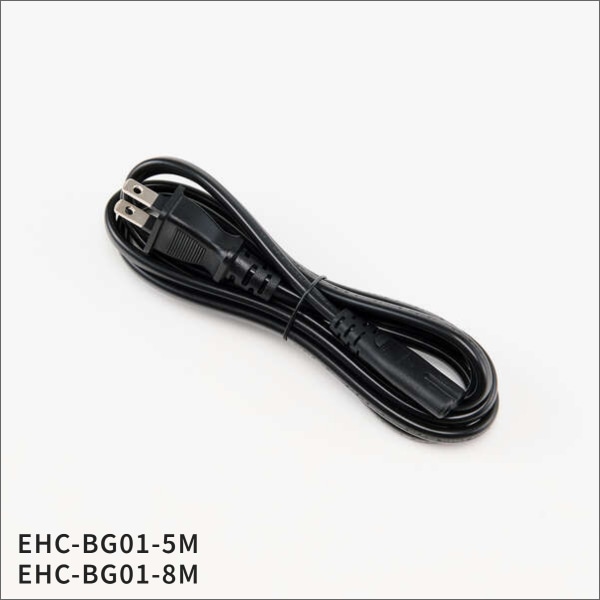

| パッケージ内容 | 製品本体1台、専用ACケーブル（2ピン、約1.8m）1本、安全にお使いいただくために1枚 ※ゴム足・マグネットは製品本体に取付済みです。水平設置の際もマグネットを付けたままご使用ください |
製品本体1台、専用ACケーブル（2ピン、約1.8m）1本、安全にお使いいただくために1枚 ※ゴム足・マグネットは製品本体に取付済みです。水平設置の際もマグネットを付けたままご使用ください |
製品本体1台、専用ACケーブル（2ピン、約1.8m）1本、安全にお使いいただくために1枚 ※ゴム足・マグネットは製品本体に取付済みです。水平設置の際もマグネットを付けたままご使用ください |
| 型番 | EHC-BG01-8MW | EHC-BG01-16MW | EHC-BG01-24MW |
|---|---|---|---|
| ポート数 | 8ポート | 16ポート | 24ポート |
| コネクター形状 | RJ-45×8 | RJ-45×16 | RJ-45×24 |
| バッファメモリー | 512Kbytes（各ポートに動的割り当て） | 512Kbytes（各ポートに動的割り当て） | 512Kbytes（各ポートに動的割り当て） |
| スイッチングファブリック | 16.0Gbps | 32.0Gbps | 48.0Gbps |
| 最大パケット転送能力 | 11.9Mpps | 23.8Mpps | 35.71Mpps |
| MACアドレス登録数 | 8,192件（全ポート合計） | 8,192件（全ポート合計） | 8,192件（全ポート合計） |
| ジャンボフレーム | 対応（15Kbytes） | 対応（15Kbytes） | 対応（15Kbytes） |
| 消費電力 | 3.4W（最大） | 7.5W（最大） | 11.0W（最大） |
| 発熱量 | 約12.3kJ／h（最大） | 約27.0kJ／h（最大） | 約39.6kJ／h（最大） |
| エネルギー消費効率 | 0.5W／Gbps | 0.5W／Gbps | 0.5W／Gbps |
| 最大実効伝送速度 | 8.0Gbps | 16.0Gbps | 24.0Gbps |
| 測定時のポート速度とポート数 | 1Gbps：8ポート | 1Gbps：16ポート | 1Gbps：24ポート |
| 外形寸法 | 幅約171.5mm×奥行約83.6mm×高さ約30.0mm（本体のみ） | 幅約215.5mm×奥行約125.0mm×高さ約42.0mm（本体のみ） | 幅約267.0mm×奥行約125.0mm×高さ約42.0mm（本体のみ） |
| 質量 | 約420g（本体のみ） | 約820g（本体のみ） | 約1.1kg（本体のみ） |
| 筐体材質（カラー） | メタル（ホワイト） | メタル（ホワイト） | メタル（ホワイト） |
| 設置方法 | 水平設置、壁掛け、マグネット | 水平設置、壁掛け、19インチラックマウント、マグネット（別売 EHB-EX-MG4使用） | 水平設置、壁掛け、19インチラックマウント、マグネット（別売 EHB-EX-MG4使用） |
| 壁掛け用穴 | あり（間隔：91mm） | あり（間隔：120mm） | あり（間隔：120mm） |
| MTBF | 750,000時間@25℃、287,000時間@50℃ | 673,000時間@25℃、221,000時間@50℃ | 440,000時間@25℃、143,000時間@50℃ |
| 適合規格 | VCCI Class B | VCCI Class A | VCCI Class A |
| パッケージ内容 | 製品本体1台、専用ACケーブル（2ピン、約1.8m）1本、安全にお使いいただくために1枚 ※ゴム足・マグネットは製品本体に取付済みです。水平設置の際もマグネットを付けたままご使用ください |

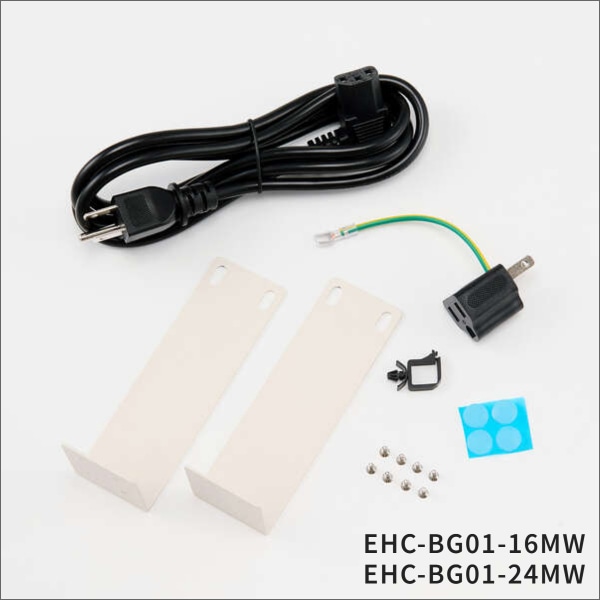

製品本体1台、専用ACケーブル（3ピン、約1.8m）1本、3ピン-2ピン変換アダプター1個、ACケーブル抜け防止バンド1個、19インチラック取付金具2個、 19インチラック取付金具ネジ8本、ゴム足4個、安全にお使いいただくために1枚、クイックセットアップガイド1枚 |
製品本体1台、専用ACケーブル（3ピン、約1.8m）1本、3ピン-2ピン変換アダプター1個、ACケーブル抜け防止バンド1個、19インチラック取付金具2個、 19インチラック取付金具ネジ8本、ゴム足4個、安全にお使いいただくために1枚、クイックセットアップガイド1枚 |
| 仕様書 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
| 説明書 | ダウンロード |
