ローパスフィルター（LPF） BS/CS左旋信号カットフィルター
BS/CS帯域(衛星放送)の左旋信号（2,224MHz以上）をカットするフィルターです。
4K8K信号をカットします。
【使用例】
・左旋の4K8K信号をカットします。
・2.4GHz帯の無線LAN等との混信を避けたい場合にも使用可能です。
・この他にも、下記の製品を製造販売致しました。
TLF-518P：UHF21ch-52ch用を-20dB減衰させるローパスフィルター
TLF-U26K①②：560MHz以上の周波数をカットするローパスフィルター(2筐体に分離型)
TLF-SPMO①②：566MHz以上の周波数をカットスルローパスフィルター(2筐体に分離型)

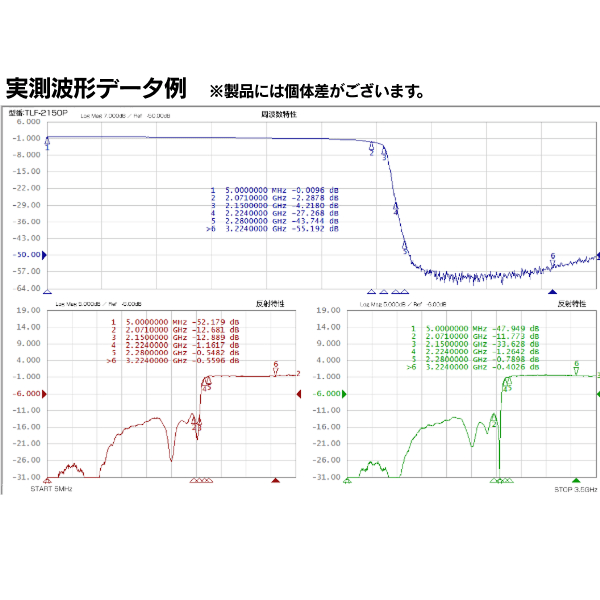

TLF-2150Pの仕様の例
■仕様
・阻止帯域：
2,224～3,224MHz／25dB以上
・通過帯域：
10～2150MHz
・通過帯域損失
10～2,071MHz／3.0dB以下
2,071～2,150MHz／5.0dB以下
・V.S.W.R.：3.0以下
・寸法：HEX12(直径12mm）×長さ48mm（コンタクトピン含まず）
・電流通過型／通電容量：DC15V／0.8A以下
・防水構造
| 仕様書 | ダウンロード |
|---|---|
| 性能表 | ダウンロード |
口コミをみる / 口コミを投稿する
よくあるご質問（FAQ）
その他のおすすめ商品
-
-
-
- 注文コード
- A1030
- 型番
- TLF-BSCS
BS/CS帯域（衛星放送）のみをカットするフィルターです。 3.2GHzまでの4K8K信号もカットします。 【使用例】 ・BS/CSチャンネルをカットし、受信を希望しない（視聴出来ない環境をつくりたい）場合に最適です。 ・ケーブルテレビのFTTH受信環境などで、ラインからのBS/CS信号帯域のレベルを下げ、 パラボラアンテナで直接受信するBS/CS信号を混合させたい場合などに有効です。 ■仕様 ・阻止帯域： 1,030～3,224MHz／55dB以上 ・通過帯域： 10～770MHz ・通過帯域損失： 10～300MHz／1.5ｄB以下 300～770MHz／2.0dB以下 ・V.S.W.R.：2.5以下 ・寸法：HEX12(直径12mm）×長さ47.8mm（コンタクトピン含まず） ・電流通過型／通電容量：DC15V／0.8A以下
968円（税込）～
-
-
- 注文コード
- A0103
- 型番
- TEF-U18U30
21ch～27chを15dB減衰させるバンドエリミネータ―です。 U/U混合などで、21ch～27ch（518-560MHz）を減衰させたい場合にご利用下さい。 【使用例】 例えば、スカイツリーの関東広域放送（21ch～27ch）は送信出力が10Kwですが、MXTVは県域放送のため送信出力は3kwです。 その為、MXTV受信でブースターを用いますと広域放送の電波が強すぎてブースターが飽和現象を起こすことがあります。 このような場合のレベル差改善に、最適な仕様となっております。 同様にスカイツリーの強電界エリアで、テレビ神奈川やテレビ埼玉などを遠距離受信する場合にも有効です。 【コメント】 通常のアッテネータと比較すると、少し直径が太く長さも長いフィルターですので、一般的な機器付属の防水キャップには 適合しないと思います。 製品は防水構造ですが、接続部も含めて自己融着テープ等で保護を頂くと、防水効果がより高まりますので推奨致します。 その他にも、お客様のご要望により下記の周波数のバンドエルミネートフィルターを製造･販売させて頂きました。 ・TEF-U16BL：UHF16ch用レベル改善フィルター ・TEF-U18BL：UHF18ch用レベル差改善フィルター ・TEF-U18：UHF18ch用レベル差改善フィルター ・TEF-U30BL：UHF30ch用フィルター ・TEF-U32BL：UHF32ch用フィルター ■仕様（TEF-U18U30） ・通過帯域：10～506MHz、572～770MHz ・減衰帯域：518～560MHz (15dB±3dB) ・V.S.W.R.：2.5以下 ・電流通過型：DC15V、AC30V/0.5A ・寸法：直径φ17.5mm×長さ86mm
4,158円（税込）～
-
-
- 注文コード
- A2981
- 型番
- TLF-773P
テレビ受信に不要な携帯電話の信号：LTE帯域をカットします。 地デジの受信障害・ブースター障害に有効な商品です。 【使用例】 ・携帯電話の基地局周辺などで、テレビ共聴システムへ混入する不要なLTE信号をカットする場合に最適です。 LTE信号によるブースター過入力の飽和現象対策にも有効です。 ・この他にも、下記の製品を製造販売致しました。 TLF-710P：710MHz以上カットのITS対策用のローパスフィルター TLF-773Pの仕様の例 ■仕様 ・通過帯域：10～710MHz ・挿入損失 10～470MHz：2.0dB以下 470～650MHz:2.5dB以下 650～710MHz:3.0dB以下 ・阻止帯域 773-1,000MHz: -40dB以上 ・V.S.W.R.：2.0以下 ・防水性能:：PX3以上 ・電流通過型／通電容量：DC15V／0.8A以下
657円（税込）～
-
-
- 注文コード
- T7006
- 型番
- TEQ-6DB
CATV上り帯域(10-55MHz)は通過し、下り帯域(70-770MHz)の周波数特性の傾きを補正するイコライザーです。 いわゆるケーブルロス等でハイ落ちと云われる「低域持ち上がり」を是正し、F特をフラットにする目的で使用します。 770MHzの減衰量を固定値とし、70MHzに向けて減衰量が最大：-6dB(TEQ-6DB/T7006) / -10dB(TEQ-10DB/T7010) になる仕様です。 上り帯域のレベルを損なうことなく、下り帯域単独での調整が可能です。 【使用例】 ・ケーブルテレビの端末などで「低域持ち上がり」を是正し、F特を是正して機器間の接続性を整合させます。 ■仕様項目 -6dB TEQ-6DB/T7006 -10dB TEQ-10DB/T7010 通過帯域 10-55MHz 2.0dB以下 2.5dB以下 通過帯域 70MHz 6.8dB以下(±1.0dB) 10.8dB以下(±1.5dB) 通過帯域 770MHz 0.8dB以下(±0.5dB) 0.8dB以下(±0.5dB) イコライザー特性 6dB(±1.0dB) 10dB(±1.5dB) V.S.W.R. 1.8以下 1.8以下 寸法 HEX12(直径12mm)×長さ40.5mm(コンタクトピン含まず) HEX12(直径12mm)×長さ40.5mm(コンタクトピン含まず) 電流 電流非通過型 電流非通過型
591円（税込）～
-
-
- 注文コード
- A7519
- 型番

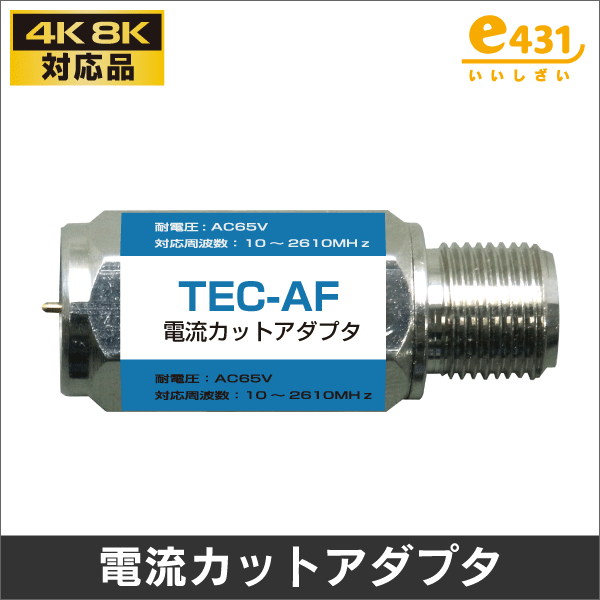

- TEC-AF
