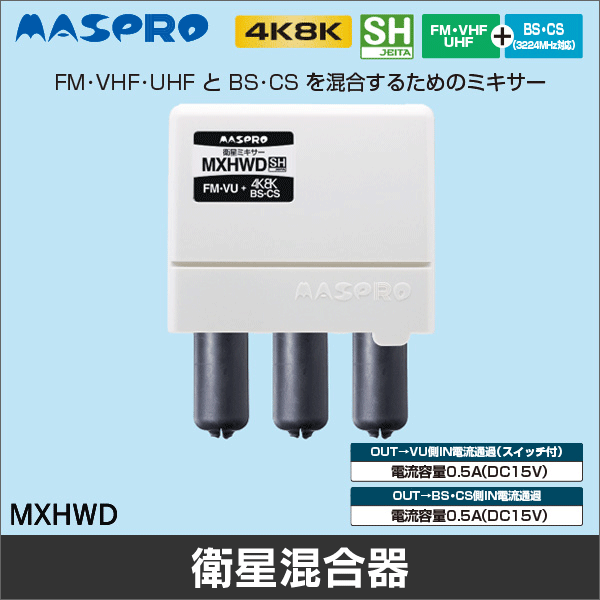

【マスプロ電工】衛星ミキサー（屋外用）BS・CS+FM・VHF・UHF（電流通過スイッチ付） MXHWD
■特長
●屋外用衛星ミキサーは、FM･VHF･UHFとBS･CSを混合するためのミキサー（混合器）
●UHFブースターやBS･110°CS アンテナに電源を供給できる電流通過機能を内蔵
●4K･8K放送に対応
BS･CS 帯は、伝送周波数帯域が1000～3224MHzと広帯域です。
●電流通過スイッチ
FM･VU入力と出力の間は、電流通過スイッチによって、電流通過をON／OFFできます。
●シールド構造
本体は妨害電波の影響を受けにくいシールド構造、入出力はF型端子になっています。
●RoHS指令対応
EU（欧州連合）での電気・電子機器における特定有害物質の使用制限（RoHS 指令）に適合しています。
●FM・VHF・UHF + BS・CS
●広帯域混合
●F型端子

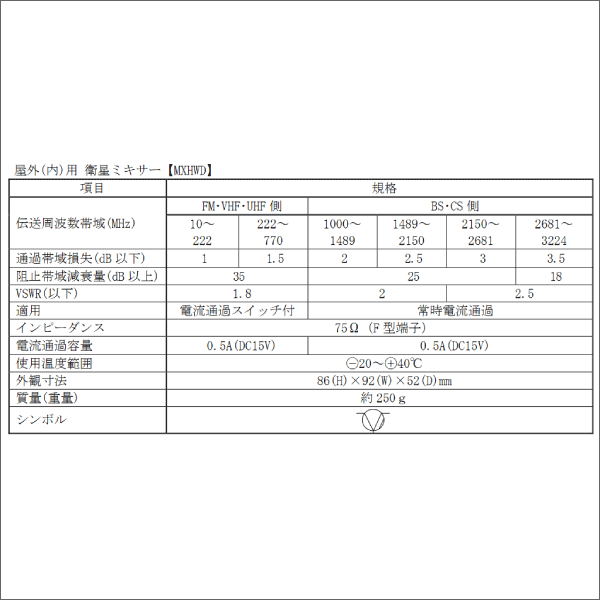

■仕様
・使用場所：屋外（内）用
・電流通過：OUT→VU側IN電流通過（スイッチ付）、OUT→BS・CS側IN電流通過
・電流容量：0.5A（DC15V）
・電流容量：0.5A（DC15V）
・インピーダンス（Ω）（入力／出力）：75（F型端子）
・通過帯域損失（dB以下）
10～222MHz：1
222～770MHz：1.5
1000～1489MHz：2
1489～2150MHz：2.5
2150～2681MHz：3
2681～3224MHz：3.5
・阻止帯域減衰量（dB以上）
10～222MHz：35
222～770MHz：35
1000～1489MHz：25
1489～2150MHz：25
2150～2681MHz：25
2681～3224MHz：18
・VSWR（以下）
10～222MHz：1.8
222～770MHz：1.8
1000～1489MHz：2
1489～2150MHz：2
2150～2681MHz：2.5
2681～3224MHz：2.5
・外観寸法：H86×W92×D52mm
・付属品：F型コネクター（5Cケーブル用）×3、防水キャップ×3
※スカパー！プレミアムサービスには使用できません。
| 仕様書 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
| 説明書 | ダウンロード |
