【未来工業】ミラレックス（波付硬質合成樹脂管・PF管（PFS））タイプ-25（内径φ22／φ28／φ36／φ42／φ54）長さ30m／50m MFX-22／MFX-28／MFX-36／MFX-42／MFX-54
| 型番 | 注文コード |
|---|---|
|
MFX-22S |
P8997 |
|
MFX-22L |
A3285 |
|
MFX-28S |
B8055 |
|
MFX-28L |
W1551 |
|
MFX-36S |
L3135 |
|
MFX-36L |
V6121 |
|
MFX-42S |
T2244 |
|
MFX-42L |
U2230 |
|
MFX-54S |
A1315 |
|
MFX-54L |
T1078 |
| 長さ | 仕上外径 | 内径 |
|---|---|---|
|
30m |
φ30.5 |
φ22 |
|
50ｍ |
φ30.5 |
φ22 |
|
30ｍ |
φ36.5 |
φ28 |
|
50ｍ |
φ36.5 |
φ28 |
|
30ｍ |
φ45.5 |
φ36 |
|
50ｍ |
φ45.5 |
φ36 |
|
30ｍ |
φ52 |
φ41 |
|
50ｍ |
φ52 |
φ41 |
|
30ｍ |
φ64.5 |
φ52.5 |
|
50ｍ |
φ64.5 |
φ52.5 |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 |
|---|---|---|---|---|---|
|
30巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
50巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
30巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
50巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
30巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
50巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
30巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
50巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
30巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
50巻 |
取り寄せ |
3～5営業日で発送 |
0% |

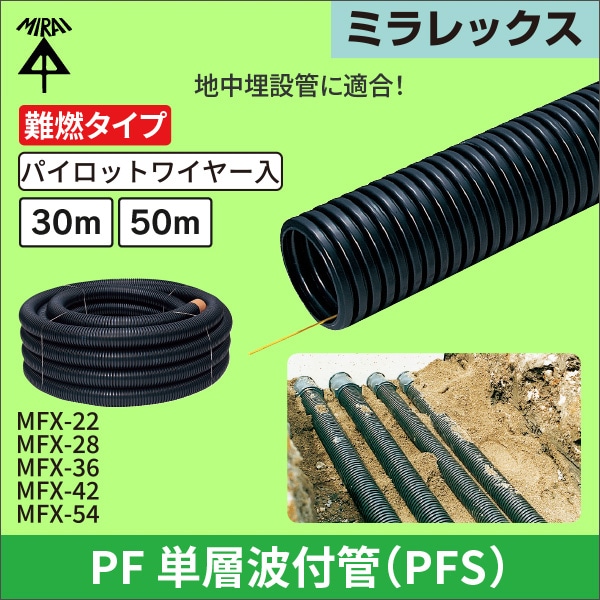

割引価格●地中埋設管に適合！
●ミラレックスは、JIS C3653｢電力用ケーブルの地中埋設の施工方法｣の波付硬質合成樹脂管（FEP）に適合する大口径のPF単層波付管（難燃タイプ）です。
■仕様
・破断強度：0.98kN（100kgf）以上
■管の太さの選定
| 品番 | 管内径(mm) | 適合ケーブル外径(mm) | 管内断面積（参考）(㎟) |
|---|---|---|---|
| MFX-22 | 22 | ～14.5 | 380 |
| MFX-28 | 28 | ～18.5 | 616 |
| MFX-36 | 36 | ～24 | 1018 |
| MFX-42 | 41 | ～27 | 1320 |
| MFX-54 | 52.5 | ～35 | 2165 |

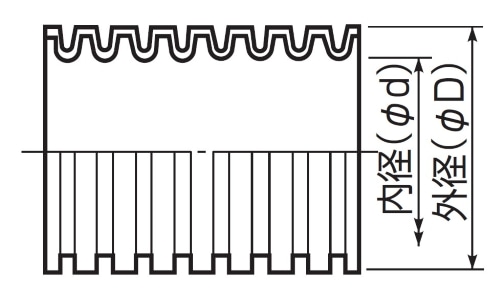

| 品番 | サイズ | 重量 （㎏／把）（約） |
外径 （φD） |
管内径 （φd） |
最大長さ （m／把） |
入数 |
|---|---|---|---|---|---|---|
| MFX-22S | 22 | 5 | 30.5 | 22 | 200 | 30m |
| MFX-22L | 9 | 50ｍ | ||||
| MFX-28S | 28 | 7 | 36.5 | 28 | 200 | 30ｍ |
| MFX-28L | 12 | 50ｍ | ||||
| MFX-36S | 36 | 9 | 45.5 | 36 | 300 | 30ｍ |
| MFX-36L | 16 | 50ｍ | ||||
| MFX-42S | 42 | 12 | 52 | 41 | 280 | 30ｍ |
| MFX-42L | 20 | 50ｍ | ||||
| MFX-54S | 54 | 16 | 64.5 | 52.5 | 200 | 30ｍ |
| MFX-54L | 26 | 50ｍ |
※パイロットワイヤーは、管内に水が浸入してくる場所及び長期間ケーブルの引き入れを行わない場合は腐食しますので状況に応じて、ポリエステルロープに引き替えてください。
| 仕様書 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
口コミをみる / 口コミを投稿する
■ 大口のご発注・お見積りについて
単価表の数量を大きく越える購入をご検討の際は、別途お見積りも承ります。
お気軽にご連絡ください。
