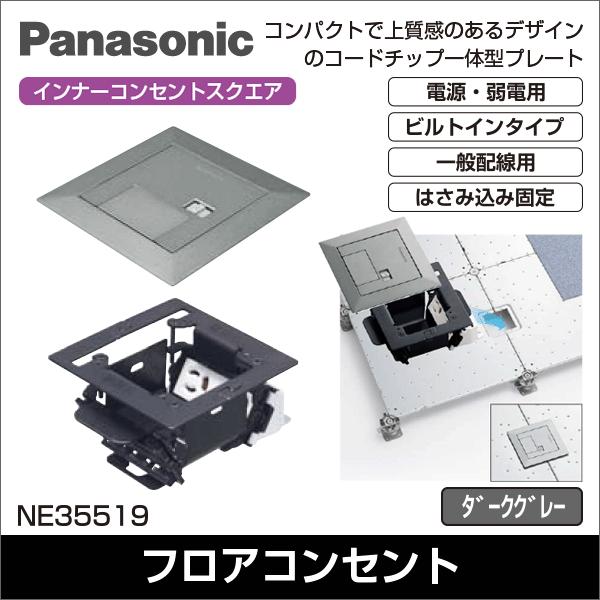

【Panasonic】インナーコンセントスクエア90（ビルトインタイプ・一般配線用・はさみ込み固定仕様）電源・弱電用 NE35519

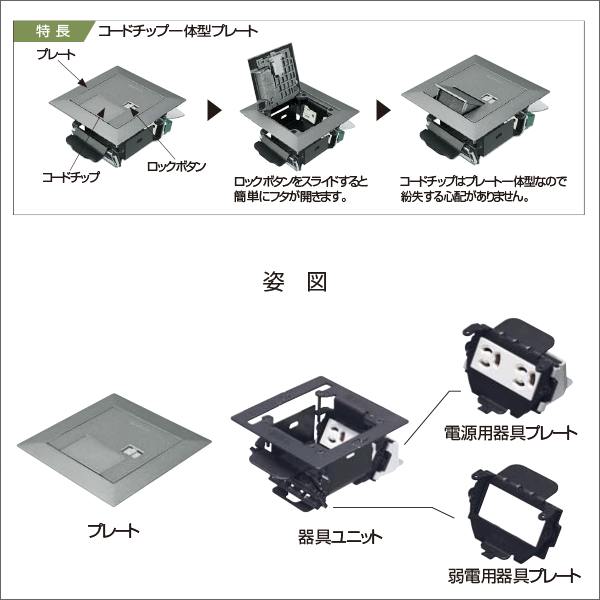

●コンパクトで上質感のあるデザインのコードチップ一体型プレートを採用。
●ビルトインタイプのOAフロアパネルの開口部（□85～93）に取付可能。
●必要床仕上げ高さは約90mm。
● 電力２個＋弱電用モジュラ最大3個の取り出しが可能。
■仕様
・プレート材質：アルミ製
・プレート色：ダークグレー
・配線器具種類：電源、弱電用（送り端子付、片側に埋込抜け止め接地ダブルコンセント、他方に各種弱電コンセント・ワイド1個用弱電コンセントを最大3個まで取り付け可能、絶縁ワンタッチ取付枠付）
・取付条件
フロア内有効高さ：58mm以上
開口寸法：□85～93
パネル厚み：19～35mm（タイルカーペット含まず）
タイルカーペット：厚み6～8mm
置敷ビニル床タイル：厚み4～5mm
※フロアパネルをカットして開口部を開ける場合は、□90±2mm寸法で開けてください。開口場所については、パネル強度低下のおそれがあるため、補強の要否など各社フロアメーカーに必ず問い合わせください。
※プラグの干渉、コードの取り出しに不具合が生じる場合があるため、弱電用の器具プレートに電源コンセントは取り付けできません。
※外径の大きなプラグ（φ39以上）および横型キャップ、プラグ一体型のACアダプタや充電器は使用できません。プラグの抜き差しができません。
※抜け止めコンセントは、スマートフォン充電器などプラグの形状や大きさによって使用できない場合がありますので延長コードを使用してください。
※頻繁にプラグを抜き差しする場合は、接地ダブルコンセント（WN15123またはWTF13124WK）を使用してください。
※弱電用の器具プレートに、テレビコンセントは2つまで取り付けられます。3つ取り付けると、ケーブルが干渉し施工できません。また、テレビコンセントとLANコンセントを組み合わせる場合は、テレビコンセントを中央に取り付けないでください。同軸ケーブルが干渉して取り付けできません。
※弱電用器具プレートに、弱電用器具コンセントを取り付けない場合は、ブランクチップ（WN3020SWなど）を入れてください。
※ぐっとすプラグ（別売）を使ったLANケーブルでご使用の場合、下図の向きで取り付いているLANコンセントはご使用いただけません。
※USBコンセントは取り付けできません。
※AVコンセントの取付は、スラブ面から68mm以上の床下空間が必要となります。また、弱電器具ブロック中央のみ取付可能です。
※タフキャップなどの大型プラグおよび横型キャップはスペースがないため取り付けられません。
