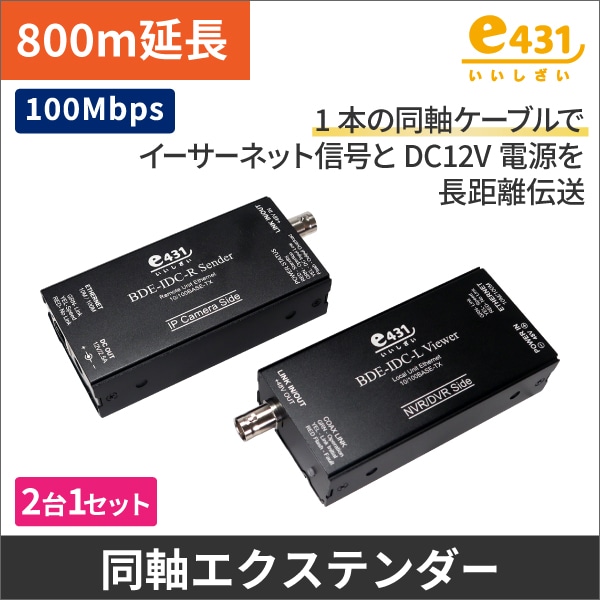

DC12V出力対応 イーサネット電源重畳長距離同軸伝送装置 最大800m
同軸ケーブル1本でイーサネット信号とDC12V電源を重畳伝送
BDE-IDCは、イーサネット信号とDC12V電源を1本の同軸ケーブルに重畳し、
IPカメラやネットワーク機器を接続できる伝送装置です。

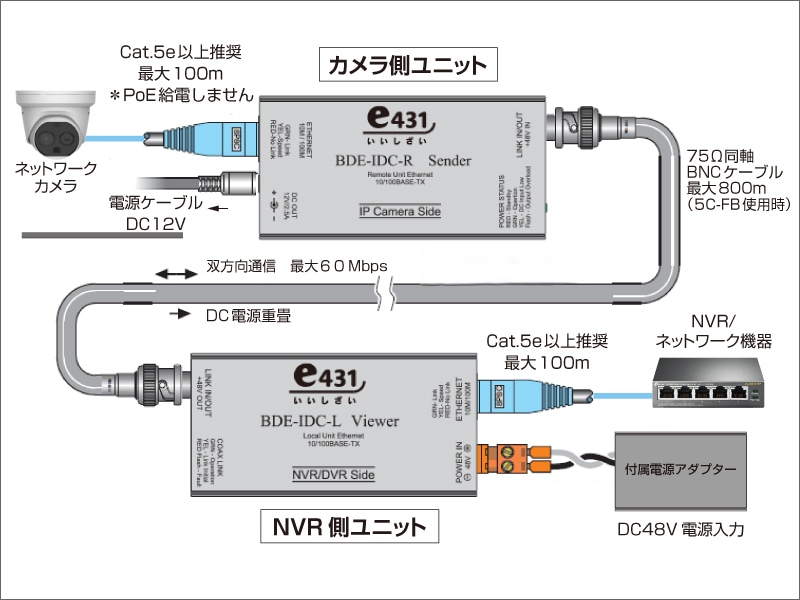

ネットワーク側ユニットから電源を供給し、同軸ケーブルを通じてカメラ側ユニットへ送電するため、
カメラ設置場所に別途電源を用意する必要がありません。
電源確保が難しい場所へのIPカメラ設置や、既存の同軸ケーブルを活用したアナログカメラから
IPカメラへの更新に適しています。
■特徴
・最大800mの長距離伝送に対応
5C-FBケーブル使用時、イーサネット信号を最大800mまで伝送できます。
通常のLAN配線では対応が難しい長距離配線にも活用できます。
・最大100Mbpsの伝送速度
イーサネットは10BASE-T／100BASE-TXに対応し、通信速度は双方向最大60Mbpsです。
・DC12V 最大2.5Aの高出力電源供給
最大DC12V 2.5Aまでの電源供給に対応しています。
PTZカメラや赤外線投光器内蔵カメラなど、消費電力の大きい機器にも接続できます。
■使用例
DC12Vで動作するネットワーク機器への接続
カメラ設置場所で電源の確保が難しい場合
既設の同軸ケーブルを活用したアナログカメラからIPカメラへの更新
伝送距離と供給電力
| カメラ電源出力 | 3C-2V | 5C-2V | 5C-FB |
|---|---|---|---|
| DC12V 2.5A | 100m | 300m | 400m |
| DC12V 2.0A | 150m | 400m | 600m |
| DC12V 1.0A | 300m | 700m | 800m |
※伝送距離および供給電力は、ケーブル品質・中継コネクターの有無・施工環境などにより変動します。
■梱包内容

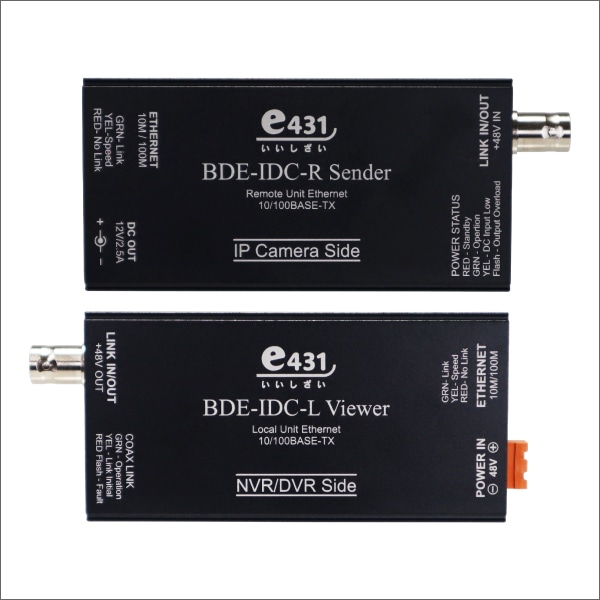

・BDE-IDC-R カメラ側ユニット（送信機） ×1
・BDE-IDC-L NVR側ユニット（受信機） ×1
・電源ユニット（AC-DC電源アダプタ）および電源コード ×1
・取付金具セット（本体用ブラケット4個、ネジ4本） ×1式
・RJ-45コネクタ付きCat.5eパッチケーブル（約0.3m） ×1
・カメラ用丸型プラグ付きDC電源ケーブル（φ5.5mm 約0.8m） ×1
・取扱説明書 ×1
■ご使用上の注意
※電源出力はDC12Vのみです。PoE給電には対応しておりません、またはDC12V電源以外のカメラでは使用できません。
※リンクケーブルにはDC47Vの電圧がかかります。BDE-IDC以外の機器を接続すると故障の原因となりますのでご注意ください。
※リンクケーブルの途中に、ケーブル補償器・ビデオトランスなど、電流を遮断する機器を設置することはできません。
