バンドパスフィルター（BPF） FM帯域抽出用フィルター

FM信号とBS/CS+UHF信号を混合/分波する機器です。 ・周波数 10-3224MHz対応 　FM 端子側 : 10-100MHz 　UHF/BS/CS 端子側 : 470-3,224MHz ・通電ライン 　UHF/BS/CS 端子側 : (極性なし) ・通過損失　 　FM 端子側 :1.0dB以下 　UHF/BS/CS 端子側 : 【470-1489MHz】1.5dB以下、【1489-2681MHz】1.0dB以下、【2681-3224MHz】2.5dB以下 ・VSWR　 　FM 端子側 : 1.6以下　　 　UHF/BS/CS 端子側 :【470-770MHz】1.6dB以下、【770-2681MHz】1.8dB以下、【2681-3224MHz】2.0dB以下 ・包装/PE袋で簡易包装 ・固定用取付ビス2本付

FM用アンテナ　5素子 受信帯域と利得 76-95MHz：4～5.5dB 95-108MHz：4～7dB インピーダンス:75Ω 適合マスト径:φ22-49 付属品:付属キャップx1 F-5接栓・固定バンド

BS/CS帯域（衛星放送）のみをカットするフィルターです。 3.2GHzまでの4K8K信号もカットします。 【使用例】 ・BS/CSチャンネルをカットし、受信を希望しない（視聴出来ない環境をつくりたい）場合に最適です。 ・ケーブルテレビのFTTH受信環境などで、ラインからのBS/CS信号帯域のレベルを下げ、 　パラボラアンテナで直接受信するBS/CS信号を混合させたい場合などに有効です。 ■仕様 ・阻止帯域： 　　1,030～3,224MHz／55dB以上 ・通過帯域： 　　10～770MHz ・通過帯域損失： 　　10～300MHz／1.5ｄB以下 　　300～770MHz／2.0dB以下 ・V.S.W.R.：2.5以下 ・寸法：HEX12(直径12mm）×長さ47.8mm（コンタクトピン含まず）　 ・電流通過型／通電容量：DC15V／0.8A以下

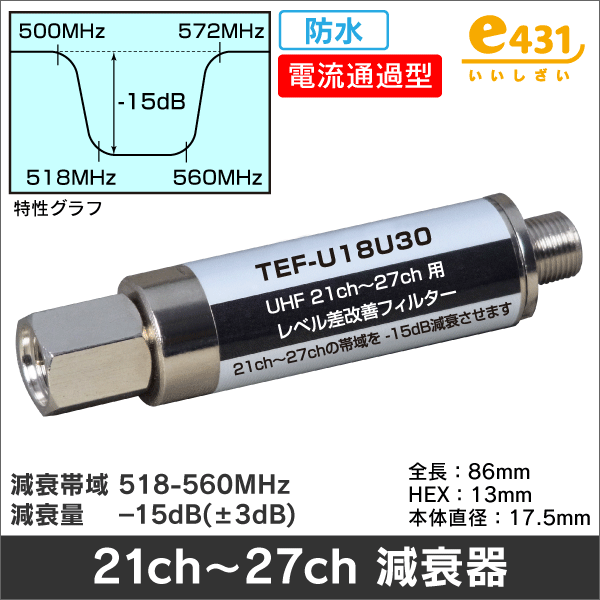

21ch～27chを15dB減衰させるバンドエリミネータ―です。 U/U混合などで、21ch～27ch（518-560MHz）を減衰させたい場合にご利用下さい。 【使用例】 例えば、スカイツリーの関東広域放送（21ch～27ch）は送信出力が10Kwですが、MXTVは県域放送のため送信出力は3kwです。 その為、MXTV受信でブースターを用いますと広域放送の電波が強すぎてブースターが飽和現象を起こすことがあります。 このような場合のレベル差改善に、最適な仕様となっております。 同様にスカイツリーの強電界エリアで、テレビ神奈川やテレビ埼玉などを遠距離受信する場合にも有効です。 【コメント】 通常のアッテネータと比較すると、少し直径が太く長さも長いフィルターですので、一般的な機器付属の防水キャップには 適合しないと思います。 製品は防水構造ですが、接続部も含めて自己融着テープ等で保護を頂くと、防水効果がより高まりますので推奨致します。 その他にも、お客様のご要望により下記の周波数のバンドエルミネートフィルターを製造･販売させて頂きました。 ・TEF-U16BL：UHF16ch用レベル改善フィルター ・TEF-U18BL：UHF18ch用レベル差改善フィルター ・TEF-U18：UHF18ch用レベル差改善フィルター ・TEF-U30BL：UHF30ch用フィルター ・TEF-U32BL：UHF32ch用フィルター ■仕様（TEF-U18U30） ・通過帯域：10～506MHz、572～770MHz ・減衰帯域：518～560MHz　(15dB±3dB) ・V.S.W.R.：2.5以下 ・電流通過型：DC15V、AC30V/0.5A ・寸法：直径φ17.5mm×長さ86mm

テレビ受信に不要な携帯電話の信号：LTE帯域をカットします。 地デジの受信障害・ブースター障害に有効な商品です。 【使用例】 ・携帯電話の基地局周辺などで、テレビ共聴システムへ混入する不要なLTE信号をカットする場合に最適です。 　LTE信号によるブースター過入力の飽和現象対策にも有効です。 ・この他にも、下記の製品を製造販売致しました。 　TLF-710P：710MHz以上カットのITS対策用のローパスフィルター TLF-773Pの仕様の例 ■仕様 ・通過帯域：10～710MHz ・挿入損失　 　10～470MHz：2.0dB以下 　470～650MHz:2.5dB以下 　650～710MHz:3.0dB以下 ・阻止帯域 　773-1,000MHz: -40dB以上 ・V.S.W.R.：2.0以下 ・防水性能:：PX3以上 ・電流通過型／通電容量：DC15V／0.8A以下

BS/CS帯域(衛星放送)の左旋信号（2,224MHz以上）をカットするフィルターです。 4K8K信号をカットします。 【使用例】 ・左旋の4K8K信号をカットします。 ・2.4GHz帯の無線LAN等との混信を避けたい場合にも使用可能です。 ・この他にも、下記の製品を製造販売致しました。 　TLF-518P：UHF21ch-52ch用を-20dB減衰させるローパスフィルター 　TLF-U26K①②：560MHz以上の周波数をカットするローパスフィルター(2筐体に分離型) 　TLF-SPMO①②：566MHz以上の周波数をカットスルローパスフィルター(2筐体に分離型) TLF-2150Pの仕様の例 ■仕様 ・阻止帯域： 　　2,224～3,224MHz／25dB以上 ・通過帯域： 　　10～2150MHz ・通過帯域損失 　　10～2,071MHz／3.0dB以下 　　2,071～2,150MHz／5.0dB以下 ・V.S.W.R.：3.0以下 ・寸法：HEX12(直径12mm）×長さ48mm（コンタクトピン含まず）　 ・電流通過型／通電容量：DC15V／0.8A以下 ・防水構造

CATV上り帯域(10-55MHz)は通過し、下り帯域(70-770MHz)の周波数特性の傾きを補正するイコライザーです。 いわゆるケーブルロス等でハイ落ちと云われる「低域持ち上がり」を是正し、F特をフラットにする目的で使用します。 770MHzの減衰量を固定値とし、70MHzに向けて減衰量が最大：-6dB(TEQ-6DB/T7006) / -10dB(TEQ-10DB/T7010) になる仕様です。 上り帯域のレベルを損なうことなく、下り帯域単独での調整が可能です。 【使用例】 ・ケーブルテレビの端末などで「低域持ち上がり」を是正し、F特を是正して機器間の接続性を整合させます。 ■仕様

項目		-6dB TEQ-6DB/T7006	-10dB TEQ-10DB/T7010
通過帯域	10-55MHz	2.0dB以下	2.5dB以下
通過帯域	70MHz	6.8dB以下(±1.0dB)	10.8dB以下(±1.5dB)
通過帯域	770MHz	0.8dB以下(±0.5dB)	0.8dB以下(±0.5dB)
イコライザー特性		6dB(±1.0dB)	10dB(±1.5dB)
V.S.W.R.		1.8以下	1.8以下
寸法		HEX12(直径12mm)×長さ40.5mm(コンタクトピン含まず)	HEX12(直径12mm)×長さ40.5mm(コンタクトピン含まず)
電流		電流非通過型	電流非通過型

同軸ケーブルに重畳されている電流をカットします。 (電流カットフィルター) ・対応周波数　10～3224MHz ・挿入損失　1dB以下 ・VSWR　1.5以下 ・耐電圧　最大AC65V

電源挿入器 BS/CSアンテナ・増幅器・ブースターに最適な DC15V 0.8Aの電源挿入器です。 サージ保護回路設計、電流の常時供給に! ■セット内容 ・ACアダプタ（コード長：1.5m）　1個 ・電源挿入機本体　1個 ■仕様　<電源部　定格> 使用周波数:10～3,224MHz 挿入損失:1.0dB以下 VSWR:2.0以下 出力:DC15V・0.8A 入力:AC100-240V(50/60Hz) 0.19A 最大

F型プラグ(オス)を中継するための中継アダプタ(メス-メス)です。 ケーブルを延長する場合、ケーブルに接続されているF型接栓を このアダプタの両側に接続して延長します。 特徴 ・抜差しによる耐久性の強い内部構造 ・対応周波数 10～3,224MHz ・VSWR 1.3以下

BS/CS-IF ラインブースター ・電流カットスイッチ付 ・4K8K対応 BS/CS-IF増幅用 ・高シールド構造 ・重畳電源　DC9.5～16.5V ・利得 　　通過帯域　0～-3.5dB 　　増幅帯域　18-20dB ・周波数帯域 　　通過帯域　76～770MHz 　　増幅帯域　1000～3224MHz 4K8K対応 ・定格出力　90dB (24波) 付属品:取付ねじ4本　両面テープ1枚 本体寸法:80x26x18 (mm)　外箱寸法:85x36x19(mm) 重量:48g

カテゴリー6対応の隙間LANケーブル PoE機器対応、ギガビットイーサネット環境に最適なモデルです。 屋外IPカメラの設置やwi-fi ルーターを設置する際に最適です。 サッシ窓のすきまを利用して、LANケーブルを屋外から屋内に引き込むことが出来るので、 壁に穴を開けずに配線することが可能です。 ネジ、または両面テープで固定してください。 ・PoE(IEEE802.3af)機器対応 ・アルミテープ強化ケーブル ・ADSL,FTTH,CATV環境に対応 ・規格　CAT.6準拠 ・より線、ストレート配線 ・全長50cm(アルミテープ強化部20cm) ・1000BASE-TX対応 ・1本づつPE袋で簡易包装 ・防水仕様はアルミテープ部分のみです。屋外でご使用の際は防水加工を必ず行ってください。防水加工の不備による故障への責任は負いません。 ・急激な引っ張り力が加わる場所、鋭利な形状の物の接触や付加のかかる場所、継続的に圧力・加重が加わる場所は断線する恐れがある為 　使用しないでください。 ・折り曲げる限度は１箇所につき１回とし、その部分には衝撃を与えないでください。 ・アルミ部分で手を傷つけないよう、開封時・設置時等はご注意ください。

約1.5m～3mまで伸縮できる延長コード 用途、特徴 ・業務用カールコード（最大3m伸縮）天井配線で安全・スッキリ ・上下昇降デスクや什器、電動工具・照明などの電源供給に最適 ・必要な長さだけ引き出せ、未使用時はコンパクトに収納可能 ・天井コンセントと接続することで、床配線不要で安全性・美観UP ・店舗・商業施設（ショッピングセンター、美容室、レジ周りなど）におすすめ PSE安全規格取得品 ※ 電源タップ、電源アダプタは3～5年を目安に交換をお勧め致します。 【使用例】 　・天井のコンセントから、レジやPOSシステム、商品ディスプレイ等の電源供給に! 　・インテリア性に優れ、店舗や小売店、美容院など、お客様の目につく場所にも最適! 　・取り扱いのしやすい長さと軽さで、電気工具やご家庭での使用にも!

4K8K対応　電流カット型　F型の終端抵抗 75Ω用 空き端子に設置し、ノイズを抑える機器です。 防水性能　屋外耐候性 対応周波数 10-3224MHz VSWR 1.5以下 芯線直径:0.8㎜ 材質:黄銅

FM信号とBS/CS+UHF信号を混合/分波する機器です。 ・周波数 10-3224MHz対応 　FM 端子側 : 10-100MHz 　UHF/BS/CS 端子側 : 470-3,224MHz ・通電ライン 　UHF/BS/CS 端子側 : (極性なし) ・通過損失　 　FM 端子側 :1.0dB以下 　UHF/BS/CS 端子側 : 【470-1489MHz】1.5dB以下、【1489-2681MHz】1.0dB以下、【2681-3224MHz】2.5dB以下 ・VSWR　 　FM 端子側 : 1.6以下　　 　UHF/BS/CS 端子側 :【470-770MHz】1.6dB以下、【770-2681MHz】1.8dB以下、【2681-3224MHz】2.0dB以下 ・包装/PE袋で簡易包装 ・固定用取付ビス2本付

異なるUHF(地上波放送)を屋外で混合する為に使用します 通電型 入力1端子 - スイッチON/OFF切替 入力2端子 - 出力間(常時通電) インピーダンス:75Ω マスト径:φ22～φ48mmに適合 付属品:防水キャップx3本、アンテナマスト取付金具 ※ご使用時注意※ 入力1端子側にブースターを使用しない場合は、通電切換スイッチを必ず OFFにしてください。
