防雨形配線器具

小型防雨入線カバー(露出・埋込兼用) Panasonic　WP9171 ・カバーがスライドする為、ケーブルの引込後でも器具の設置が可能 ・同軸ケーブル5C-FBが2本まで入線可能です ・ボディの薄型、コンパクト化でスッキリデザイン テレビ・電話の引込に入線本数が少なく、露出取付の場合にオススメ

● コンセントは回転抜け止め機能付。雨の飛沫、ホコリなどの侵入を防止する扉付です。 ●露出・埋込配線兼用です。 ●結線の容易なねじなし端子構造です。 ●抜け止め機能 プラグを差し込んで回転させればロックします。はずす場合は逆にまわして抜いてください。 まっすぐに差し込んだままでも使えます。（ 抜け止めにはなりません） ※こちらに掲載のないカラー（ホワイト、ブラウン）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。 ■仕様 ・定格電流：15A ・定格電圧：125V ・露出／埋込の別：露出・埋込兼用 ・カラー：ベージュ ・マンセル参考値：4.0Y／6.7／1.3 ・コンセント数：2個口 ・端子構造：SL端子 ・適用電線：φ1.6、φ2.0 Cu単線専用 ・防水性能：IPX3 ・質量：188g ※DC1092Nは、2022年改定の内線規程には対応しておりません。設置済の防水コンセントの保守・交換用として販売しております。

防雨入線カバー(露出・埋込兼用) Panasonic　WP91319 ・カバーがスライドする為、ケーブルの引込後でも器具の設置が可能 ・同軸ケーブル7C-FBが4本まで入線可能です ・風数本の電線を固定できるインシュロック方式 テレビ・電話線の引込に最適。 入線本数が多い場合におすすめします。

Panasonic 防水コンセント(2P) ・ロック機構付 ・ダブルコンセント ・φ39設置防水ゴムキャップ1個と平型キャップ1個 型番:WK4102K

●壁面にしっかりと固定ができるサポート付です。 ●外径φ20mmの電線を2本まで使用できます。（1入線部に1本のみ） ■仕様 ・カラー：ベージュ、ホワイト、ブラウン ・マンセル参考値：4.0Y／6.7／1.3、6.5Y／8.6／0.8、0.1Y／4.2／0.6 ・入線部適合電線：外径φ20mm（14mm²×3芯電線等）2本まで通線可能 ・コード押え部適合電線：外径φ13mmを1本まで押さえることが可能 ・防水性能：IPX3 ・対応露出ボックス：JIS規格1コ用露出ボックス対応 ・質量：90g ※取付面は凸凹のないように仕上げてください。防水効果が悪くなります。 ※スイッチボックスが壁面より浮き出ていると防水効果が悪くなります。

●充電用コンセントに求められる「利便性」の向上を実現した、EV・PHEV充電用屋外コンセント。 【操作性】 ●充電ケーブルのプラグ接続がしやすくなりました。 抜け止め・引掛タイプのように回転させなくても、挿入するだけでロックできます。 ●片手だけでもプラグの抜き差しができるよう配慮しております。 ※専用の[EV・PHEV充電用]電源プラグ以外のプラグを使用する場合ロック機能は働きません。 ※毎日のご使用を考慮し、90～120cmの高さに設置することをおすすめします。 ※電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。 【耐久性】 ●プラグの抜き差しの耐久性は、毎日の充電に求められる性能をもっています。公共用途としては、コンセントの使用頻度によりますが定期的な取り替え（メンテナンス）が必要となります。 ■仕様 【WK4322シリーズ】 15A・20A兼用接地屋外コンセント（露出・埋込両用） ・定格電流：20A ・定格電圧：250V 【WK4311シリーズ】 接地屋外コンセント（露出・埋込両用） ・定格電流：15A ・定格電圧：125V 【共通】 ・カラー：ホワイトシルバー、シャンパンブロンズ、ホワイト、ブラック ・適合プラグ：100V用／200V用 （一社）日本配線システム工業会規格JWDS0033に準拠した電源プラグに対応しています。EV・PHEVの充電には専用電源プラグをご使用ください。

小型防雨入線カバー(露出取付形) Panasonic　WP9171 ・ボディの薄型、コンパクト化でスマートなデザイン ・同軸ケーブル5C-FBを2本、または7C-FBを1本入線可能 ・カバーがスライドする為、ケーブルの引込後でも器具の設置が容易 テレビ・電話の引込に入線本数が少なく、露出取付の場合にオススメ

●本体と固定チップのねじを止めるだけの簡易施工です。 ●電線引き込み後でも器具が固定できます。 ●結束バンドで固定ができます。 外径φ21mmの電線（14mm²×3芯電線等）1本まで通線できます。同軸ケーブルS-7C-FB 4本まで通線できます。 ●固定チップが取りはずせます。 ※こちらに掲載のないカラー（ホワイト、ブラウン）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。 ■仕様 ・カラー：ベージュ ・マンセル参考値：4.0Y／6.7／1.3 ・入線部適合電線：外径φ21mm（14mm²×3芯電線等）1本まで通線可能 ・防水性能：IPX3 ・付属品：結束バンド付 ※取付面に凹凸がある場合、パテ等で凹凸をなくすか、防水用シール材等でパッキンと取付面の隙間を埋めるようにしてください。 ※スイッチボックスが壁面より浮き出ていると防水効果が悪くなります。 ※防水性が悪くなりますのでパッキン表面の刻印表示に従って取り付けてください。

●人感スイッチ 屋外壁取付形、1箇所～13箇所検知（親子式）［防雨形IPX3］ ●玄関ポーチや外壁に使える防雨形です 雨のかかる場所にも使えます。 ●人感センサーの数が増やせる親子式 1箇所～13箇所で人感検知ができます。 天井取付タイプの子器も接続できます。 玄関まで長いエントランスや、内玄関と外玄関の両側で人を検知することができます。 ●連続点灯機能付 人通りが多い日没からしばらくは連続点灯、深夜には人が来たら点灯するようにタイマー設定できます。 深夜は消灯し省エネをしながら人が来たら点灯するので、防犯にも役立ちます。 ■仕様 【NDG1891】 ・定格電圧：AC100V（50／60Hz） ・定格電流及び適合負荷：3A　照明器具 ・消費電力：0.8W ・検知方式：赤外線レベル変化感知式 ・検知距離：人感スイッチから7m（最大） ・連続点灯時間：2時間・4時間・6時間・9時間・日の出まで・切 ・人感センサー点灯時間：10秒（テストモード）・1分・4分・15分・30分・入・切 ・動作照度設定：切・暗め（約40lx）～明るめ（800lx） ・子器接続台数：12台 ・推奨使用周囲温度：-10℃～40℃ ・付属品：取扱説明書×1、エリアカットマスクE×1※出荷時は、人感センサー部に取付済み　 ・性能：検知表示LED（赤色）付 ・カラー：シルバー ・接続子器: NDG18611、WDG80411、WDG88716 ※単独使用可能。 【NDG18611】 ・定格電圧：DC12V（専用親器からの給電に限る） ・検知方式：赤外線レベル変化感知式 ・検知距離：約7m（最大） ・推奨使用周囲温度：-10℃～40℃ ・付属品：取扱説明書×1、エリアカットマスクE×1※出荷時は、人感センサー部に取付済み　 ・カラー：シルバー ・接続親器: NDG1891、WDG8871、WDG8821、WDG8041 ※単独使用不可。親器と接続して使用してください。

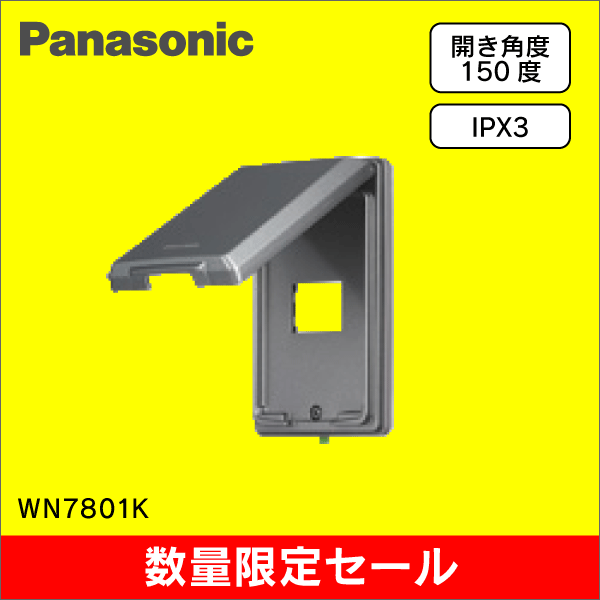

●コンセントやスイッチ等の器具を保護するタテ開きの開閉蓋付カバーです。※厨房、トイレ等水回りのコンセント保護にも使用できます。 ●器具を水やイタズラから守ります。 ●一連用プレート用。（器具取付ピッチ83.5mm） ●コンセントのプラグを差した状態で蓋を閉めることができます。 ■仕様

●露出・埋込兼用 ●プラグが差し込みやすい半透明カバー付 ●扉付抜止形コンセントで雨の飛沫・ホコリなどの侵入を防止 ●絶縁取付枠の採用で、金属壁にも取付可 ※こちらに掲載のないカラー（ブラウン、黒、ピュアホワイト）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。 ■仕様 ・定格電流：15A ・定格電圧：125V ・カラー：標準色（ラクダ） ・マンセル参考値：1.3Y7.4/1.5 ・コンセント数：2個口 ※器具は必ず地上30cm以上のところに取り付けてください。（内線規程3202-2節） ※ 取付面はできるだけ凹凸の少ないように仕上げ、防水効果を高めてください。 ※絶縁取付枠が変形しないようにボックスねじを締め付けてください。 ※中空壁取付の場合の開口寸法は、55×95mmです。

●プライベートエリアで壁面取付ができる、EV・PHEV充電専用の屋外コンセント。 ●プラグの接続がしやすい 指かかりがよく開きやすいコンセント扉形状、正面からコンセント部が確認できる差込角度です。 電源プラグを差し込んだ状態ではプラグ突起物をコンセント扉が受けてロックがかかります。 ●毎日のEV・PHEVの充電に耐える性能 開閉回数JIS：5000回 防水性能：IP44（コンセント扉が閉まっている状態、電源プラグ接続状態） ●エクステリア空間と強調するストレートな外観 壁面取付タイプで住宅の外壁などに取り付け可能です。 ■仕様 【DC2333EN】 EV・PHV15A・20A兼用接地屋外充電用コンセント 露出・埋込両用 ・定格電流：20A ・定格電圧：250V ・適合プラグ：200V用 【DC1333EN】 EV・PHV充電用接地屋外充電用コンセント 露出・埋込両用 ・定格電流：15A ・定格電圧：125V ・適合プラグ：100V用 【共通】 ・カラー：シルバー色 （一社）日本配線システム工業会規格JWDS0033に適合。 ※ご使用の自動車の充電ケーブルのプラグ形状をご確認ください。 メーカーカタログはこちらをご覧ください。東芝ライテック株式会社

●入線穴で雨の飛沫・ホコリなどの侵入を防止 ※こちらに掲載のないカラー（ブラウン）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。 ■仕様 ・カラー：標準色（ラクダ） ・マンセル参考値：1.3Y7.4/1.5 ・適応電線外径：20mmまで ※中空壁取付の場合の開口寸法は、55×95mmです。

※取り寄せ品　メーカーの在庫状況によっては「3～5営業日」の納期に変更が生じる場合がございます お問い合わせはこちら ●まもれーる　カバーシリーズ ●“カギ付”で屋外コンセントを使用したまま盗難・イタズラから守ります！ ●夜間、電動バイクなどを充電する際のイタズラ防止が図れます。 ●自動販売機などコンセントのイタズラ防止が図れます。 ●使用していないコンセントも盗電防止が図れます。 ●ネジ止めするだけで取付ができる為、防雨コンセントを外す事無く設置できます。また、両面テープでも仮止め可能です。 ※電気工事は必要ありません。 ■仕様 ・本体色：シルバー、ダークブラウン ・適合屋外コンセント：各社2口コンセント ・サイズ：W129×H182×D78mm ・付属品：カギ（RDS-TL-210key）×2 ※本製品に防水機能はございません。 ※防雨コンセントの大きさ・形状によっては、適合しない場合がございます。 ※壁の材質、形状によっては取付出来ない場合がございます。 ※本製品は、内線規程に従い地上又は地面から30cm以上に取付けられたコンセントにのみご使用ください。 ※シリンダー錠の開閉動作が正常に行なえなくなる恐れがありますので、過度な粉塵、潮風等の環境下で使用しないでください。 ※本製品に壁面両固定用のネジ、両面テープは添付されておりません。 適合ネジ径：φ4mm相当

●壁面にしっかりと固定ができるサポート付です。 ● 外径φ15mmの電線を3本まで使用できます。（ 外径φ30mmの電線は1本まで使用できます） ●電源引き込みに使用される太い電線（22mm²×3、外径φ30キャブタイヤケーブル等）を屋外から屋内に引き込む際に使用できます。 ※こちらに掲載のないカラー（ホワイト、ブラウン）も、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください。 ■仕様 ・カラー：ベージュ ・マンセル参考値：4.0Y／6.7／1.3 ・入線部適合電線： 外径φ30mm電線が1本まで通線可能 外径φ15mm電線が3本まで通線可能 ・防水性能：IPX3 ・対応露出ボックス：JIS規格1コ用露出ボックス対応 ・質量：130g

※取り寄せ品　メーカーの在庫状況によっては「3～5営業日」の納期に変更が生じる場合がございます お問い合わせはこちら ●まもれーる　カバーシリーズ ●“アルミボディ”“防水パッキン付”で壁コンセントを激しい雨や衝撃から守ります！ ●フタを閉めれば、JIS防水規格IPX5の防水機能。※IPX5の防水性能を満たすには必ず付属の防水パッキンをご使用いただくか、製品と壁との間にコーキング処理等が必要となります。 あらゆる方向からの雨や水からコンセントをしっかり保護。 ●専用防水ゴムパッキン付属。 ●ハードな使用環境にも耐えるアルミボディ。 ●業界最薄のカギ付アルミカバー。本体形状は角や厚みを最小限に抑えました。※2016年7月時点、メーカー調べ。 狭い場所でのご使用に最適。 ●錠は市販の200番カギと互換性により施錠・解錠が可能です。※全ての200番カギの使用を保証するものではありません。 ●既設コンセントへの後付けも可能。 ■仕様 ・本体色：シルバー、ダークブラウン ・サイズ パッキン不使用時：W70×H154×D15.2mm パッキン使用時：W73×H157×D19.2mm ・防水性能：IPX5 ・付属品：専用防水パッキン（RDC-50RPG）、カギ（RDS-T201key） ※壁の材質、形状によっては取付出来ない場合がございます。 ※防水パッキン使用時は、電気工事が必要になります。
