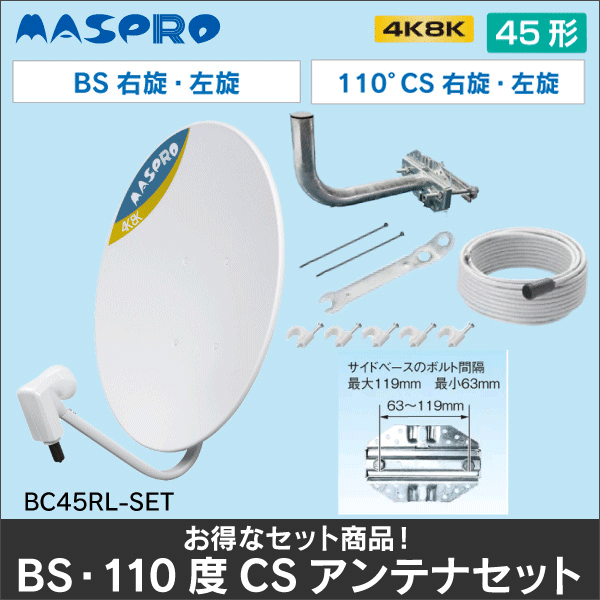

【マスプロ電工】BS・110°CSアンテナセット(45cm、BS・110°CS右左旋円偏波用)白色 BC45RL-SET

NEW

商品詳細

■特徴
●従来のBS衛星と110°CS衛星から送られてくる右旋円偏波信号と左旋円偏波信号も同時に受信して、出力周波数1032~3224MHzに変換することにより一本の同軸ケーブルで複数の部屋に配信できるBS・110°CSアンテナと設置に必要な部品を同梱したセット
●1軸伝送
局部発振回路を2回路搭載していますから、同軸ケーブル1本で右左旋の受信信号を宅内に引き込むことができます。
●SHマークを取得
(社)電子情報技術産業協会(JEITA)で審査・登録された一定以上の性能を有する受信機器に付与されるSHマークを取得しています。
●局部発振出力の漏洩
ARIB STD-B63で規格化された局部発振出力の漏洩特性-55dBmに対し、マスプロ独自の一次放射器やハウジングのシールド構造により、規格に対し余裕を持たせる特性になっておりますので外部への信号漏洩を極力低減しています。
●高耐候性能
ディッシュは、マスプロ独自の下地処理方法の採用により塗料の密着性を向上させて、金具は、錆に強い溶融亜鉛メッキを採用することで、高耐候性能を確保しています。
●環境に配慮した製品
無鉛はんだの採用、カドミウム・水銀などの不使用など、環境負荷物質の抑止により、特定有害物質使用規制(RoHS指令)に対応した、環境負荷の少ない製品です。
●アンテナ取付の機材を付属
アンテナとサイドベース(フェンス、壁面兼用取付金具)ケーブルなど、アンテナの取付や配線に必要な機材がセットになっています。

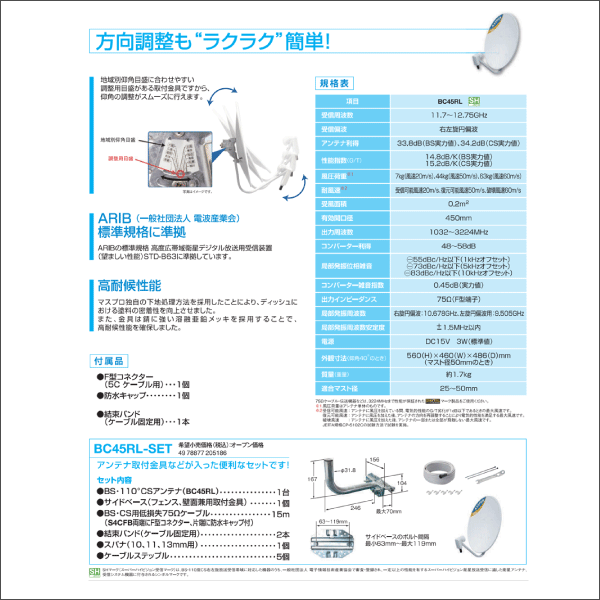

■仕様
・受信周波数:11.7~12.75GHz
・受信偏波:右左旋円偏波
・アンテナ利得:33.8dB(BS実力値)、34.2dB(CS実力値)
・性能指数(G/T):14.8dB/K(BS実力値)、15.2dB/K(CS実力値)
・風圧荷重:7kg(風速20m/s)、44kg(風速50m/s)、63kg(風速60m/s) ※風圧荷重はアンテナ単体のものです。
・耐風速
受信可能風速:20m/s ※受信可能風速:アンテナに風圧を加えている間、電気的性能のG/T劣化が1dB以下であるときの最大風速です。
復元可能風速:50m/s ※復元可能風速:アンテナに風圧を加えた後、アンテナの方向を再調整することにより電気的性能を満足する最大風速です。
破壊風速:60m/s ※破壊風速:アンテナに風圧を加えた後、アンテナの一部または全部が飛散しない最大風速です。
(JEITA規格CP-5102Dの試験方法で試験を実施)
・受風面積:0.2m²
・有効開口径:450mm
・出力周波数:1032~3224MHz
・コンバーター利得:48~58dB
・局部発振位相雑音:-55dBc/Hz以下(1kHzオフセット)、-73dBc/Hz以下(5kHzオフセット)、-83dBc/Hz以下(10kHzオフセット)
・コンバーター雑音指数:0.45dB(実力値)
・出力インピーダンス:75Ω(F型端子)
・局部発振周波数
右旋円偏波用:10.678GHz
左旋円偏波用:9.505GHz
・局部発振周波数安定度:±1.5MHz以内
・使用温度範囲:-30~+50℃
・電源:DC15V 3W(標準値)
・外観寸法(仰角40°のとき)(H×W×D):560×460×486mm(マスト径50mmのとき)
・質量:約1.7kg
・付属品:サイドベース(フェンス、壁面兼用取付金具)×1個、BS・CS 用低損失75 Ωケーブル(S4CFB両端にF型コネクター、片端に防水キャップ付)×15m、結束バンド(ケーブル固定用)×2本、スパナ(10 、11 、13mm用)×1個、ケーブルステップル×5個
※75Ωケーブル・伝送機器などは、3224MHzまで性能が保証されたマーク製品をご使用ください。
注文コード
X2482
型番
BC45RL-SET
ポイント
0%
在庫区分
当日発送
在庫

※当日発送とは・・・e431から商品をお届けいたします。原則、弊社営業日の【13:00】までにお手続き(決済が終了)頂きました商品につきましては、即日発送が可能です。
※メーカー直送とは・・・メーカーからお客様へ商品を直接お届けいたします。配送方法及び配送指定日の選択はいただけませんので予めご了承ください。
※お取り寄せとは・・・ご注文確定後、商品をお取り寄せいたします。入荷次第の出荷となりますので、ご注意ください。配送指定日の選択はいただけませんので予めご了承ください。

会員様向け特別価格(会員登録、ログインで公開)
ログインへ

■特徴
●従来のBS衛星と110°CS衛星から送られてくる右旋円偏波信号と左旋円偏波信号も同時に受信して、出力周波数1032~3224MHzに変換することにより一本の同軸ケーブルで複数の部屋に配信できるBS・110°CSアンテナと設置に必要な部品を同梱したセット
●1軸伝送
局部発振回路を2回路搭載していますから、同軸ケーブル1本で右左旋の受信信号を宅内に引き込むことができます。
●SHマークを取得
(社)電子情報技術産業協会(JEITA)で審査・登録された一定以上の性能を有する受信機器に付与されるSHマークを取得しています。
●局部発振出力の漏洩
ARIB STD-B63で規格化された局部発振出力の漏洩特性-55dBmに対し、マスプロ独自の一次放射器やハウジングのシールド構造により、規格に対し余裕を持たせる特性になっておりますので外部への信号漏洩を極力低減しています。
●高耐候性能
ディッシュは、マスプロ独自の下地処理方法の採用により塗料の密着性を向上させて、金具は、錆に強い溶融亜鉛メッキを採用することで、高耐候性能を確保しています。
●環境に配慮した製品
無鉛はんだの採用、カドミウム・水銀などの不使用など、環境負荷物質の抑止により、特定有害物質使用規制(RoHS指令)に対応した、環境負荷の少ない製品です。
●アンテナ取付の機材を付属
アンテナとサイドベース(フェンス、壁面兼用取付金具)ケーブルなど、アンテナの取付や配線に必要な機材がセットになっています。

■仕様
・受信周波数:11.7~12.75GHz
・受信偏波:右左旋円偏波
・アンテナ利得:33.8dB(BS実力値)、34.2dB(CS実力値)
・性能指数(G/T):14.8dB/K(BS実力値)、15.2dB/K(CS実力値)
・風圧荷重:7kg(風速20m/s)、44kg(風速50m/s)、63kg(風速60m/s) ※風圧荷重はアンテナ単体のものです。
・耐風速
受信可能風速:20m/s ※受信可能風速:アンテナに風圧を加えている間、電気的性能のG/T劣化が1dB以下であるときの最大風速です。
復元可能風速:50m/s ※復元可能風速:アンテナに風圧を加えた後、アンテナの方向を再調整することにより電気的性能を満足する最大風速です。
破壊風速:60m/s ※破壊風速:アンテナに風圧を加えた後、アンテナの一部または全部が飛散しない最大風速です。
(JEITA規格CP-5102Dの試験方法で試験を実施)
・受風面積:0.2m²
・有効開口径:450mm
・出力周波数:1032~3224MHz
・コンバーター利得:48~58dB
・局部発振位相雑音:-55dBc/Hz以下(1kHzオフセット)、-73dBc/Hz以下(5kHzオフセット)、-83dBc/Hz以下(10kHzオフセット)
・コンバーター雑音指数:0.45dB(実力値)
・出力インピーダンス:75Ω(F型端子)
・局部発振周波数
右旋円偏波用:10.678GHz
左旋円偏波用:9.505GHz
・局部発振周波数安定度:±1.5MHz以内
・使用温度範囲:-30~+50℃
・電源:DC15V 3W(標準値)
・外観寸法(仰角40°のとき)(H×W×D):560×460×486mm(マスト径50mmのとき)
・質量:約1.7kg
・付属品:サイドベース(フェンス、壁面兼用取付金具)×1個、BS・CS 用低損失75 Ωケーブル(S4CFB両端にF型コネクター、片端に防水キャップ付)×15m、結束バンド(ケーブル固定用)×2本、スパナ(10 、11 、13mm用)×1個、ケーブルステップル×5個
※75Ωケーブル・伝送機器などは、3224MHzまで性能が保証されたマーク製品をご使用ください。
