【マスプロ電工】UHFミキサー(スタック対応) MXHUD-P
■特長
●地上デジタル放送に対応したUHFブースターに電源を供給できる電流通過機能を内蔵した、UHFとUHFを混合するためのミキサー(混合器)
●シールド構造
本体は妨害電波の影響を受けにくいシールド構造、入・出力はF型端子になっていますから、地上デジタル放送に最適です。
●電流通過スイッチ
各入力と出力の間は、電流通過スイッチによって、電流通過をON/OFFできます。出荷時は「OFF」になっています。
●入力レベル調整(入力2)
電波が強い時は、入力レベル調整によって、「-5dB」、「-10dB」、「-15dB」に切換えできます。 出荷時は「0dB」になっています。
●スタック対応
スタックとはアンテナの指向性を鋭くするため、同じ種類のアンテナを水平または垂直に、40~60cm(1波長)くらい離してならべ、受信する方法です。
本器は、アンテナをスタックで設置するときに使用できます。
●RoHS 指令対応
EU(欧州連合)での電気・電子機器における特定有害物質の使用制限(RoHS 指令)に適合しています。
●FM・VHF・UHF + FM・VHF・UHF
●広帯域混合
●F型端子

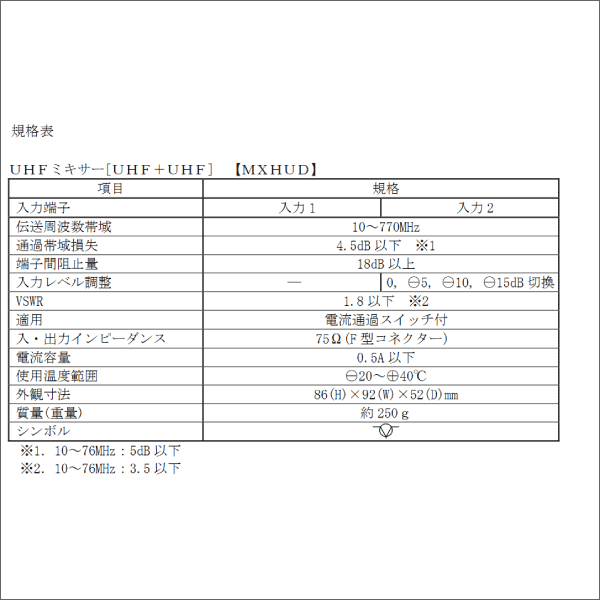

■仕様
・使用場所:屋外(内)用
・電流通過:全端子電流通過(スイッチ付)
・電流容量:0.5A(DC15V)
・伝送周波数帯域(入力1/入力2):10~770MHz
・通過帯域損失(dB以下)(入力1/入力2):4.5 ※10~76MHz:5
・端子間阻止量(dB以上)(入力1/入力2):18 ※10~76MHz:3.5
・入力レベル調整(入力2):0、-5、-10、-15dB切換
・VSWR(以下):1.8 ※10~76MHz:3.5
・外観寸法:H86×W92×D52mm
・付属品:F型コネクター(5Cケーブル用)×3、防水キャップ×3
