【フジクラダイヤ】（600V CVT）600V架橋ポリエチレン絶縁ビニルシース単心3個より電力ケーブル（8SQ／14SQ／22SQ／38SQ／60SQ）10mより切り売り（黒） CVT-3C×□□SQ-□□0
| 型番 | 注文コード |
|---|---|
|
CVT-3CX8SQ-10 |
V0916 |
|
CVT-3CX8SQ-20 |
B6039 |
|
CVT-3CX8SQ-30 |
B9657 |
|
CVT-3CX8SQ-40 |
B2339 |
|
CVT-3CX8SQ-50 |
K2557 |
|
CVT-3CX8SQ-60 |
D4203 |
|
CVT-3CX8SQ-70 |
W1229 |
|
CVT-3CX8SQ-80 |
D9345 |
|
CVT-3CX8SQ-90 |
D1362 |
|
CVT-3CX8SQ-100 |
W5218 |
|
CVT-3CX14SQ-10 |
B6273 |
|
CVT-3CX14SQ-20 |
A7916 |
|
CVT-3CX14SQ-30 |
W7060 |
|
CVT-3CX14SQ-40 |
Q3581 |
|
CVT-3CX14SQ-50 |
T5263 |
|
CVT-3CX14SQ-60 |
Y2313 |
|
CVT-3CX14SQ-70 |
U8015 |
|
CVT-3CX22SQ-10 |
K4571 |
|
CVT-3CX22SQ-20 |
V5704 |
|
CVT-3CX22SQ-30 |
J0082 |
|
CVT-3CX22SQ-40 |
C2123 |
|
CVT-3CX38SQ-10 |
G9247 |
|
CVT-3CX38SQ-20 |
N7132 |
|
CVT-3CX38SQ-30 |
U7047 |
|
CVT-3CX60SQ-10 |
Q1810 |
|
CVT-3CX60SQ-20 |
C9450 |
| 長さ | 公称断面積 | 仕上外径 | 絶縁体標準厚 | 導体外径 | 導体構成 |
|---|---|---|---|---|---|
|
10m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
20m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
30m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
40m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
50m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
60m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
70m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
80m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
90m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
100m |
8sq |
18.5mm |
1.0mm |
3.6mm |
7本／1.2mm |
|
10m |
14sq |
21mm |
1.0mm |
4.4mm |
円形圧縮 |
|
20m |
14sq |
21mm |
1.0mm |
4.4mm |
円形圧縮 |
|
30m |
14sq |
21mm |
1.0mm |
4.4mm |
円形圧縮 |
|
40m |
14sq |
21mm |
1.0mm |
4.4mm |
円形圧縮 |
|
50m |
14sq |
21mm |
1.0mm |
4.4mm |
円形圧縮 |
|
60m |
14sq |
21mm |
1.0mm |
4.4mm |
円形圧縮 |
|
70m |
14sq |
21mm |
1.0mm |
4.4mm |
円形圧縮 |
|
10m |
22sq |
24mm |
1.2mm |
5.5mm |
円形圧縮 |
|
20m |
22sq |
24mm |
1.2mm |
5.5mm |
円形圧縮 |
|
30m |
22sq |
24mm |
1.2mm |
5.5mm |
円形圧縮 |
|
40m |
22sq |
24mm |
1.2mm |
5.5mm |
円形圧縮 |
|
10m |
38sq |
28mm |
1.2mm |
7.3mm |
円形圧縮 |
|
20m |
38sq |
28mm |
1.2mm |
7.3mm |
円形圧縮 |
|
30m |
38sq |
28mm |
1.2mm |
7.3mm |
円形圧縮 |
|
10m |
60sq |
33mm |
1.5mm |
9.3mm |
円形圧縮 |
|
20m |
60sq |
33mm |
1.5mm |
9.3mm |
円形圧縮 |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 |
|---|---|---|---|---|---|
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
割引価格※掲載のないサイズも、お取り扱い可能です。価格をご案内致しますので、詳しくはお問い合わせください
。
■特長
●JIS認定品（JIS マーク表示）の600V、CV単心を使用
●一般電力用
●一括シース型CVに比べ許容電流が大きく、端末処理も簡単
●RoHS指令の制限6物質は規制値以下、10物質対応品も製造可能
※対象物質
（6物質）：鉛、六価クロム、水銀、カドミウム、PBB類、PBDE類
（10物質）：上記6物質＋DEHP、BBP、DBP、DIBP
■仕様
・長さ：10mより切り売り
・関連規格：JIS C 3605
・定格：600V
・素材
絶縁体：架橋ポリエチレン
シース：ビニル
・識別
CVT：黒（色別ラインなし）、白、赤
シース色：黒
※シース表面に施す色別ラインによる。

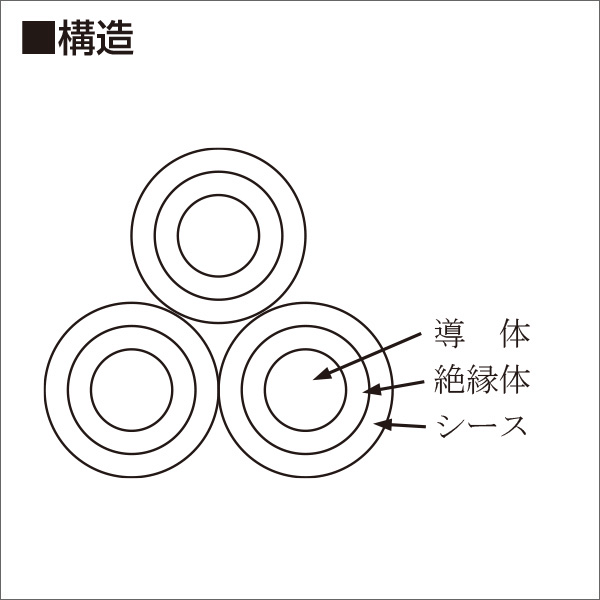

・より合わせ：線心3条を右より（Sより）に撚り合わせ
・ 導体最高許容温度：90℃
| 導体 | 絶縁体 厚さ mm） |
シース 厚さ （mm） |
線心外径 約（mm） |
仕上り 外径 約（mm） |
最大 導体抵抗（20℃） （Ω／km） |
試験電圧 （V） |
最小 絶縁抵抗 （MΩ・km） |
概算質量 （㎏／km） |
許容電流 周囲温度40℃ （1条）（A） |
||
| 公称断面積 （mm2） |
素線数／素線径 （mm）または形状 |
外径 （mm） |
|||||||||
| 8 | 7／1.2 | 3.6 | 1.0 | 1.5 | 8.6 | 18.5 | 2.36 | 1,500 | 2,000 | 390 | 62 |
| 14 | 円形圧縮 | 4.4 | 1.0 | 1.5 | 9.4 | 21 | 1.34 | 2,000 | 1,500 | 560 | 86 |
| 22 | 5.5 | 1.2 | 1.5 | 11.0 | 24 | 0.849 | 2,000 | 1,500 | 820 | 110 | |
| 38 | 7.3 | 1.2 | 1.5 | 13.0 | 28 | 0.491 | 2,500 | 1,500 | 1,300 | 155 | |
| 60 | 9.3 | 1.5 | 1.5 | 15.5 | 33 | 0.311 | 2,500 | 1,500 | 1,990 | 210 | |
| 仕様書 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
