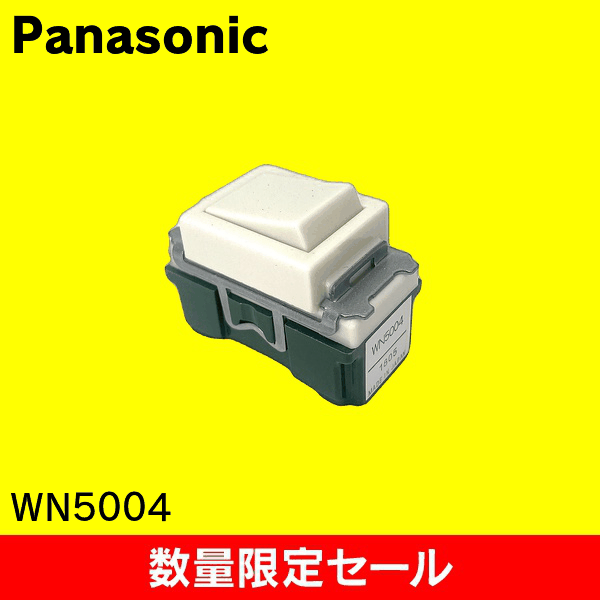

【在庫限り!アウトレット品セール】【Panasonic】埋込スイッチE(4路) WN5004

商品詳細

■仕様
定格:
15 A、300 V AC
適合法規:電気用品安全法(特定電気用品)
接触方式: 銀合金―銀合金 突合せ接触
回路方式: 4路
結線方式: ねじなし端子式(電線差し込み方式)
■性能
温度上昇:
開閉接触子:65 ℃以下
端子部:45 ℃以下
開閉試験:
15 A、300 V、負荷力率約0.6、20回/分、10,000回連続
22.5 A、300 V、負荷力率約0.6、6~10回/分、100回連続
絶縁抵抗:
開路状態において同極端子間:5 MΩ以上(500 V絶縁抵抗計使用)
充電金属部と非充電金属部間:5 MΩ以上
耐電圧:
開路状態において同極端子間:1,600 V、1分間
充電金属部と非充電金属部間:1,600 V、1分間
耐熱性: 100 ℃±3 ℃で1時間
アンモニアガス耐久■性能: 24時間
引張強度: 電線引張荷重:100 N(1分間)
■使用条件
適用電線:
600 Vビニル絶縁電線(IV)
600 Vビニル絶縁ビニルシースケーブル(VVF)
600 V耐燃性ポリエチレン絶縁電線
600 Vポリエチレンケーブル
φ1.6 mm、φ2 mm Cu単線専用
使用場所:
住宅、事務所などの屋内
過酷な環境、水気のある場所、屋外では使用不可
使用周囲温度範囲: -10 ℃ ~ +40 ℃
■使用上の注意
適用電線以外の使用は不可
電線は奥までしっかりと差し込むこと
より線をハンダ仕上げしたものは使用禁止
接続した電線を過剰な力で引っ張ったり、ねじったりしないこと
施工方法
ボックス取付工事:
JIS C 8340およびJIS C 8435適合スイッチボックスを使用
ボックスなし工事:
石膏ボード壁などには専用のはさみ金具(例:WN3990K)を使用

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
注文コード
T7585
型番
WN5004
ポイント
0%
在庫区分
当日発送
在庫
7

※当日発送とは・・・e431から商品をお届けいたします。原則、弊社営業日の【13:00】までにお手続き(決済が終了)頂きました商品につきましては、即日発送が可能です。
※メーカー直送とは・・・メーカーからお客様へ商品を直接お届けいたします。配送方法及び配送指定日の選択はいただけませんので予めご了承ください。
※お取り寄せとは・・・ご注文確定後、商品をお取り寄せいたします。入荷次第の出荷となりますので、ご注意ください。配送指定日の選択はいただけませんので予めご了承ください。

500(税込)
購入単位:1個
数量:

■仕様
定格:
15 A、300 V AC
適合法規:電気用品安全法(特定電気用品)
接触方式: 銀合金―銀合金 突合せ接触
回路方式: 4路
結線方式: ねじなし端子式(電線差し込み方式)
■性能
温度上昇:
開閉接触子:65 ℃以下
端子部:45 ℃以下
開閉試験:
15 A、300 V、負荷力率約0.6、20回/分、10,000回連続
22.5 A、300 V、負荷力率約0.6、6~10回/分、100回連続
絶縁抵抗:
開路状態において同極端子間:5 MΩ以上(500 V絶縁抵抗計使用)
充電金属部と非充電金属部間:5 MΩ以上
耐電圧:
開路状態において同極端子間:1,600 V、1分間
充電金属部と非充電金属部間:1,600 V、1分間
耐熱性: 100 ℃±3 ℃で1時間
アンモニアガス耐久■性能: 24時間
引張強度: 電線引張荷重:100 N(1分間)
■使用条件
適用電線:
600 Vビニル絶縁電線(IV)
600 Vビニル絶縁ビニルシースケーブル(VVF)
600 V耐燃性ポリエチレン絶縁電線
600 Vポリエチレンケーブル
φ1.6 mm、φ2 mm Cu単線専用
使用場所:
住宅、事務所などの屋内
過酷な環境、水気のある場所、屋外では使用不可
使用周囲温度範囲: -10 ℃ ~ +40 ℃
■使用上の注意
適用電線以外の使用は不可
電線は奥までしっかりと差し込むこと
より線をハンダ仕上げしたものは使用禁止
接続した電線を過剰な力で引っ張ったり、ねじったりしないこと
施工方法
ボックス取付工事:
JIS C 8340およびJIS C 8435適合スイッチボックスを使用
ボックスなし工事:
石膏ボード壁などには専用のはさみ金具(例:WN3990K)を使用

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
