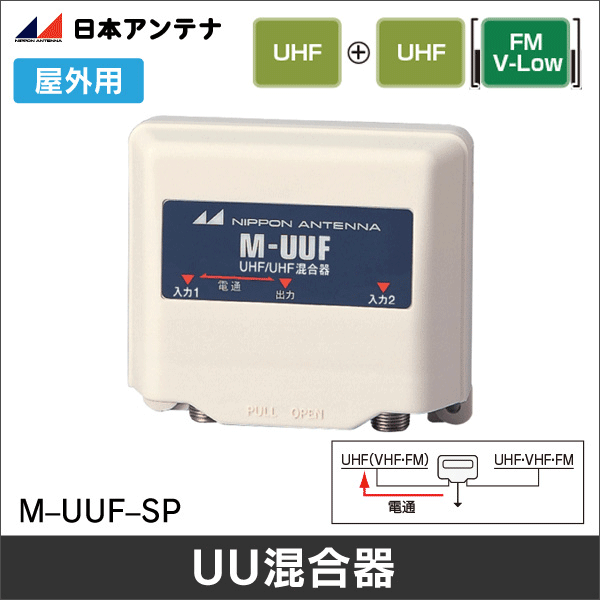

【日本アンテナ】U／U混合器 M-UUF-SP
■特長
●異なるアンテナで受信したFM・VHF・UHFの電波を1本のケーブルにまとめます。
●入力1端子ー出力端子間電通（最大DC15V、0.5A／AC30V、1A）
■用途
・屋外用
・家庭用
■仕様
・周波数帯域
HF：10～76MHz
FM、VHF：76～222MHz
VHF、UHF：222～770MHz
・挿入損失
HF、FM、VHF：4.0 dB以下
VHF、UHF：4.8dB以下
・外形寸法：H72.6×W80×D47 mm
・適合マスト径：φ22～38mm
・備考：入力1端子ー出力端子間電通（最大DC15V、0.5A／AC30V、1A）
・付属品：5C用F型接栓3セット、防水キャップ3個、取付ねじ2本、マスト取付金具1セット（本体取付済）
・入力出力インピーダンス：75Ω（F型）
・使用温度範囲：-10～+40℃
・質量：0.18kg
※FMとFMを混合する場合は電波状況が悪くなる場合がございますので、設置の際は専門業者へご相談ください。
| 仕様書 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
| 説明書 | ダウンロード |
