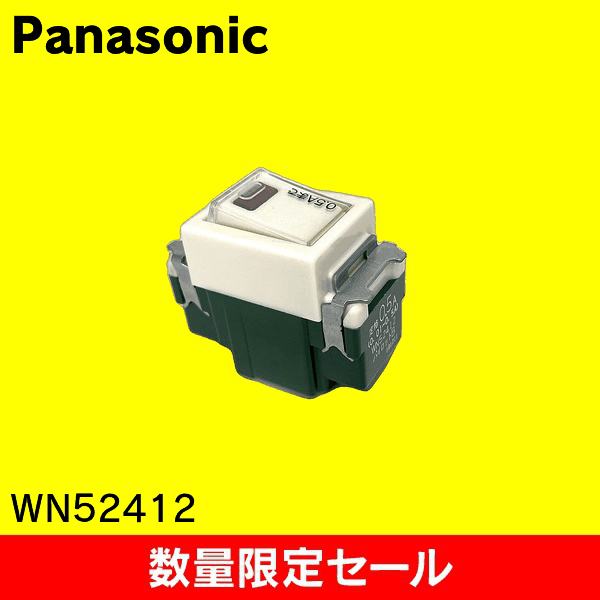

【在庫限り!アウトレット品セール】【Panasonic】埋込パイロットスイッチB(片切)(ネーム付) WN52412

商品詳細

■仕様
定格:
0.5 A、300 V AC
適合法規: 電気用品安全法（特定電気用品）
接触方式: 銀合金－銀合金（突合せ接触）
回路方式: 片切
結線方式: ねじなし端子式（電線差し込み式）
■性能
温度上昇:
開閉接触子：65 ℃以下
端子部：45 ℃以下
開閉試験:
0.5 A、300 V、負荷力率約0.6、20回/分、10,000回連続
0.75 A、300 V、負荷力率約0.6、6～10回/分、100回連続
白熱灯負荷（0.5 A、100 V～105 V）：2秒間点灯、20秒以上消灯、100回連続
絶縁抵抗:
開路状態で同極端子間：5 MΩ以上
充電金属部と非充電金属部間：5 MΩ以上
耐電圧:
同極端子間および充電金属部と非充電金属部間：1,600 V、1分間
耐熱性:
熱硬化性樹脂：100 ℃ ±3 ℃、1時間
熱可塑性樹脂：80 ℃ ±3 ℃、7時間
引張強度: 電線引張荷重：100 N（1分間）
発光ダイオード寿命: 100,000時間（初期特性の50%になるまで）
アンモニアガス耐久: 24時間
■使用条件
適用電線:
600 Vビニル絶縁電線（IV）
600 Vビニル絶縁ビニルシースケーブル（VVF）
600 V耐燃性ポリエチレン絶縁電線
600 Vポリエチレンケーブル
φ1.6 mm、φ2 mm Cu単線専用
使用場所:
住宅、事務所等の屋内
水気のある場所や過酷な作業環境、屋外では使用不可
使用周囲温度範囲: -10 ℃ ～ +40 ℃
施工方法
電線接続:
電線被覆を12 mm（+2 mm/-3 mm）剥き、1本ずつ確実に奥まで差し込む
電線の取り外し:
電線外し穴にドライバーを差し込み、電線を引き抜く
工事方法:
ボックス工事：JIS C 8340またはJIS C 8435適合スイッチボックスを使用
ボックスなし工事：石膏ボード用はさみ金具（例：WN3990K）を使用
ネームカードの使用:
ネームカードに記入し、カードカバーに挿入してハンドルに取り付け可能
■使用上の注意
適用電線以外の使用禁止
より線のハンダ仕上げ使用禁止
適合負荷容量を超えた使用禁止
負荷が1 W未満の場合は使用不可

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
