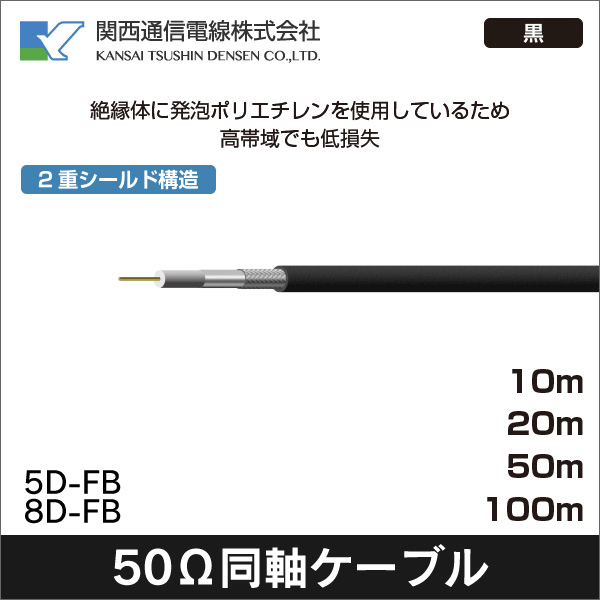

【関西通信電線】発泡タイプ50Ω同軸ケーブル 5.0SQ/8.0SQ(10m/20m/50m/100m) □D-FB □□□m

NEW

商品詳細

■特長
●絶縁体に発泡ポリエチレンを使用しているため高帯域でも低損失です。
●経年変化が少なく安定した伝送特性を発揮します。
●FB型は2重シールド構造により遮蔽性に優れているため、外部ノイズの影響が少なくまた、外部への電波の漏洩を最小限に抑えます。
●軽量かつ、編組タイプなので曲げ特性がよく、取り扱いが簡単です。

■用途
・Wi-Fi、移動体電話。
・無線LAN、RFID通信、業務用無線、アマチュア無線等、広範囲な無線通信。
・高周波用機器の接続、および内部配線。
型番 注文コード
NEW

5D-FB 10m

Q7623

NEW

5D-FB 20m

K4591

NEW

5D-FB 50m

K7834

NEW

5D-FB 100m

N6784

NEW

8D-FB 10m

C0248

NEW

8D-FB 20m

H2642

NEW

8D-FB 50m

C0107

NEW

8D-FB 100m

Q5575

長さ 公称断面積 導体外径 導体構成

10m

5.0SQ

5.7mm

1本/1.8mm

20m

5.0SQ

5.7mm

1本/1.8mm

50m

5.0SQ

5.7mm

1本/1.8mm

100m

5.0SQ

5.7mm

1本/1.8mm

10m

8.0SQ

8.8mm

1本/2.8mm

20m

8.0SQ

8.8mm

1本/2.8mm

50m

8.0SQ

8.8mm

1本/2.8mm

100m

8.0SQ

8.8mm

1本/2.8mm

購入単位 在庫区分 在庫 ポイント まとめ買い 単価

1巻

当日発送

0%

2,140(税込)

1巻

当日発送

×(注文可、入荷次第発送)

0%

4,280(税込)

1巻

取り寄せ

3~5営業日で発送

0%

10,700(税込)

1巻

取り寄せ

3~5営業日で発送

0%

19,900(税込)

1巻

当日発送

0%

5,180(税込)

1巻

当日発送

0%

10,360(税込)

1巻

取り寄せ

3~5営業日で発送

0%

25,900(税込)

1巻

取り寄せ

3~5営業日で発送

0%

49,500(税込)

■特長
●絶縁体に発泡ポリエチレンを使用しているため高帯域でも低損失です。
●経年変化が少なく安定した伝送特性を発揮します。
●FB型は2重シールド構造により遮蔽性に優れているため、外部ノイズの影響が少なくまた、外部への電波の漏洩を最小限に抑えます。
●軽量かつ、編組タイプなので曲げ特性がよく、取り扱いが簡単です。

■用途
・Wi-Fi、移動体電話。
・無線LAN、RFID通信、業務用無線、アマチュア無線等、広範囲な無線通信。
・高周波用機器の接続、および内部配線。

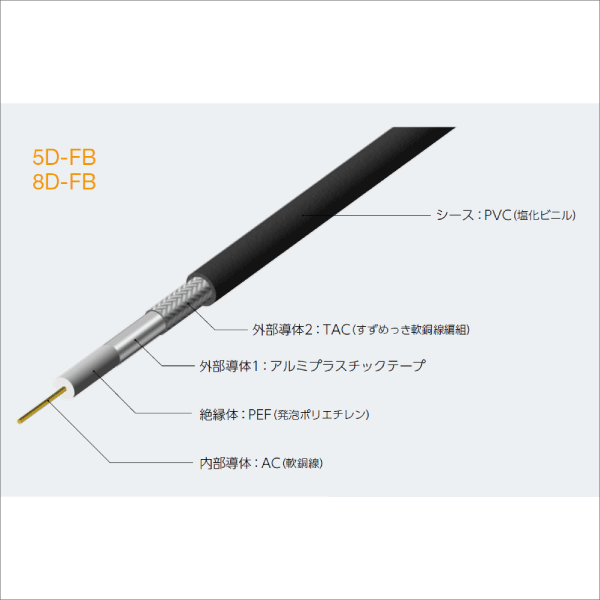

■構造
品番 長さ 内部導体 絶縁体 外部導体 シース 概算質量
(kg/km)
材質 素線本数
/外径(mm)
材質 外径(mm) アルミプラスチック
テープ
編組 材質 標準職 外径(mm)
外径(mm) 材質 外径(mm)
5D-FB 10m 10m AC 1/1.8 PEF 5 5.1 TAC 5.7 PVC 7.5 0.73
5D-FB 20m 20m 1.46
5D-FB 50m 50m 3.65
5D-FB 100m 100m 3.32
8D-FB 10m 10m 1/2.8 7.8 7.9 8.8 11.1 1.66
8D-FB 20m 20m 3.32
8D-FB 50m 50m 8.3
8D-FB 100m 100m 16.6

■周波数特性表
品番 導体抵抗
Ω/km[20℃]
(以下)
耐電圧
AC.V/1分間
静電容量
nF/km( 約)
絶縁抵抗
MΩkm(以上)
特性
インピーダンス
(Ω)
標準減衰量
(dB/km)
400MHz 900MHz
5D-FB 10m 7.05 1000 85 1000 50±2 131 206
5D-FB 20m
5D-FB 50m
5D-FB 100m
8D-FB 10m 2.86 89 142
8D-FB 20m
8D-FB 50m
8D-FB 100m
