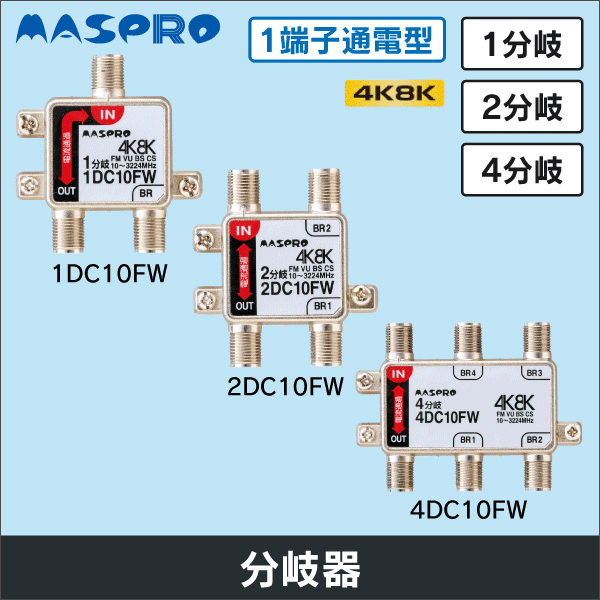

【マスプロ電工】双方向･CATV 屋内用 分岐器 1DC10FW／2DC10FW／4DC10FW
| 型番 | 注文コード |
|---|---|
|
1DC10FW |
Q7488 |
|
2DC10FW |
Q6675 |
|
4DC10FW |
C1269 |
| 分配数 | 規格 |
|---|---|
|
1分岐器 |
入出力通電型屋内1分岐器 |
|
2分岐器 |
入出力通電型屋内2分岐器 |
|
4分岐器 |
入出力通電型屋内4分岐器 |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 |
|---|---|---|---|---|---|
|
1個 |
当日発送 |
〇 |
0% |
会員様向け特別価格(会員登録、ログインで公開)
|
|
|
1個 |
当日発送 |
〇 |
0% |
会員様向け特別価格(会員登録、ログインで公開)
|
|
|
1個 |
当日発送 |
〇 |
0% |
会員様向け特別価格(会員登録、ログインで公開)
|
|
| ログインへ |
■特長
●スタンダードタイプ
●双方向CATV･FM･VHF･UHF･BS･CS、屋内用
●IN-OUT電流通過型
●F型端子用
■用途
・屋内用
■仕様
・許容電流：1A（DC15VまたはAC30V）
・材質：亜鉛ダイカスト
・付属品：F型コネクター（5C ケーブル用）×3個
| 型番 | 種別 | 挿入損失 （dB 以下） |
結合量（IN⇄BR） （dB以下） |
||||||||||||
| 10
～
76 MHz |
76
～
222 MHz |
222
～
770 MHz |
770
～
1489 MHz |
1489
～
2150 MHz |
2150
～
2681 MHz |
2681
～
3224 MHz |
10 ～ 76 MHz | 76
～
222 MHz |
222
～
770 MHz |
770
～
1489 MHz |
1489
～
2150 MHz |
2150
～
2681 MHz |
2681
～
3224 MHz |
||
| 1DC10FW | 1分岐器 | 1.6 | 1.5 | 2 | 3 | 3.5 | 4.3 | 11.5 | 12 | 12.5 | 13.5 | 14.5 | 15.8 | ||
| 2DC10FW | 2分岐器 | 2.6 | 2.5 | 3.2 | 4 | 5 | 6.3 | 12 | 11.5 | 13 | 14.5 | 15.5 | 16.5 | ||
| 4DC10FW | 4分岐器 | 4.2 | 4 | 5 | 5.5 | 6 | 6.5 | 7.5 | 12 | 12.5 | 13.5 | 15.5 | 17.5 | 19 | |
| 型番 | 逆結合阻止量（BR⇄OUT） （dB 以上） |
端子間阻止量（BR⇄BR） （dB 以上） |
|||||||||
| 10
～
76 MHz |
76
～
222 MHz |
222
～
770 MHz |
770
～
1489 MHz |
1489
～
2150 MHz |
2150
～
3224 MHz |
10
～
76 MHz |
76
～
222 MHz |
222
～
770 MHz |
770
～
1489 MHz |
1489
～
3224 MHz |
|
| 1DC10FW | 18 | 25 | 20 | 18 | 17 | 16 | ― | ||||
| 2DC10FW | 17 | 20 | 18 | 15 | |||||||
| 4DC10FW | 16 | 18 | 25 | 20 | 16 | 15 | |||||
| 型番 | 電圧定在波比 （以下） |
外観寸法 （mm） H×W×D |
||||
| 10
～
76 MHz |
76
～
770 MHz |
770
～
2150 MHz |
2150
～
2681 MHz |
2681
～
3224 MHz |
||
| 1DC10FW | 2 | 1.8 | 2 | 2.5 | 54×51×20 | |
| 2DC10FW | ||||||
| 4DC10FW | 54×73×20 | |||||
| 仕様書 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
| 説明書 | ダウンロード |
