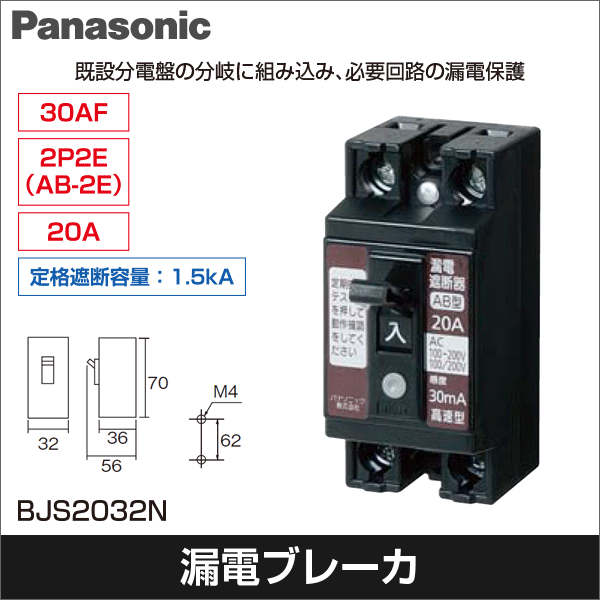

【Panasonic】小形漏電ブレーカ 2P2E O.C付 20A 30mA BJS2032N
●安全ブレーカと同一サイズで漏電保護、既設分電盤の分岐に組み込み、必要回路の漏電保護が可能
●安全ブレーカHB型とサイズ統一
●施工時に制約を受けない逆接続可能タイプ
●既設の分岐回路と取り替え簡単
●漏電センサの動作可能な電圧範囲
定格電圧で使用している状態で発生する電圧変動に対して漏電センサが正常に動作する電圧範囲です。 ※ブレーカは定格電圧でご使用ください。
●DIN取付台
DINレールにも取り付けできます。
●雷サージ・高調波（インバータなど）対応形
■仕様
・型名：AB型
・フレーム：30AF（O.C付）
・極数素子数：2P2E（AB-2E）
・定格電流：20A
・漏電感度電流：30mA
・相線式：1φ2W（単相2線式）、1φ3W（単相3線式）
・定格電圧：AC100-100／200-200V共用
・遮断容量：1.5kA（AC200V：1kA）
・動作時間：0.1秒以内
・端子仕様：ソルダーレス端子、当て金付端子、5.5～8?、φ1.6～φ2.6 ※機器用電線など、細いより線を使用する場合は、棒圧着端子をご使用ください。
・逆接続：可
・引外し方式：熱動式
・外形寸法：H70×W32×D36mm（ハンドル含む56mm）
・質量：0.09kg
・使用範囲温度：-10～50℃
※使用する電線は、定格電流値に適合するサイズを選定してください。
※直付接続の場合、電線の被覆は12.5mmむいてください。
※線間絶縁抵抗測定は電線を外して行ってください。
※雷サージ・高調波（インバータなど）対応形です。インバータなどの周波数制御回路では、必ずインバータの一次側に設置してください。
※ブレーカがトリップしたとき、ハンドルはOFF位置まで戻ります。
