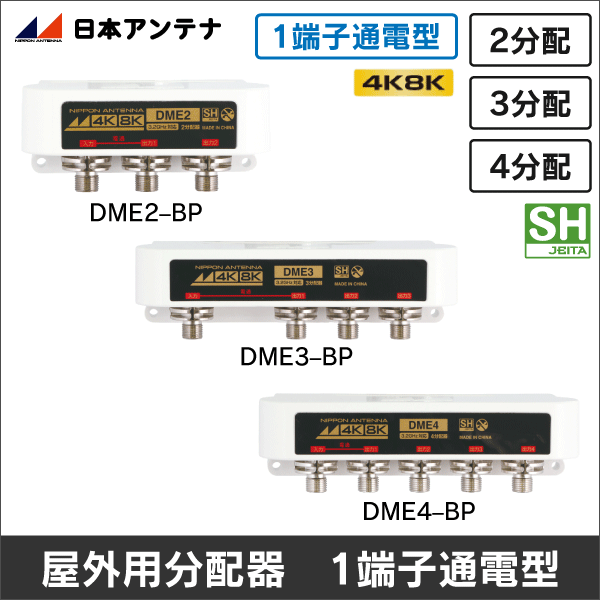

【日本アンテナ】3.2GHz対応 屋外用分配器 DME2-BP／DME3-BP／DME4-BP
| 型番 | 注文コード |
|---|---|
|
DME2-BP |
M5135 |
|
DME3-BP |
X9667 |
|
DME4-BP |
T5778 |
| 規格 |
|---|
|
1端子通電型2分配器 |
|
1端子通電型3分配器 |
|
1端子通電型4分配器 |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 |
|---|---|---|---|---|---|
|
1個 |
当日発送 |
〇 |
0% |
会員様向け特別価格(会員登録、ログインで公開)
|
|
|
1個 |
当日発送 |
〇 |
0% |
会員様向け特別価格(会員登録、ログインで公開)
|
|
|
1個 |
当日発送 |
〇 |
0% |
会員様向け特別価格(会員登録、ログインで公開)
|
|
| ログインへ |
■特長
●3.2GHz対応の分配器です。
●外観は樹脂ケースの防滴構造です。
●内部はダイカストケースを使用したシールド構造により、電波の漏洩、飛び込み防止に効果があります。
●業界最小クラスの小型化を実現しました。
●本商品はブリスターパック品です。
●入力端子を黄色表示で視認性がアップしました。
●入力端子と1出力端子間電流通過型。（最大DC15V、0.8A／AC30V、1A）
■用途
・屋外用
・家庭用
■仕様
・付属品：取付ねじ2本（本体取付済）、F型接栓（5C）端子数分、防水キャップ端子数分
・適合マスト径：φ22～50mm
・インピーダンス：75Ω
| 商品名 | 2分配器 （1端子電通型） |
3分配器 （1端子電通型） |
4分配器 （1端子電通型） |
|
| 型名 | DME2-BP | DME3-BP | DME4-BP | |
| 周波数帯域 （MHz） | 10～3224 | |||
| 分配損失 （dB以下） |
10～76 | 4.7 | 7.5 | 8.5 |
| 76～222 | 4.0 | 6.5 | 8.0 | |
| 222～770 | 4.3 | 7.5 | 8.5 | |
| 770～1489 | 5.0 | 8.0 | 9.8 | |
| 1489～2150 | 6.5 | 10.0 | 11.5 | |
| 2150～2681 | 8.0 | 12.5 | 14.5 | |
| 2681～3224 | 9.5 | 14.0 | 16.5 | |
| 寸法（mm）H×W×D | 38.5×92×42 | 38.5×136×42 | ||
| 質量 （kg） | 0.2 | 0.26 | 0.28 | |
| 適合マスト径 （mm） | φ22 ～ 50 | |||
| 備考 | 入力端子と出力1端子間電流通過型（最大DC15V、0.8A／AC30V、1A | |||
| 仕様書 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
