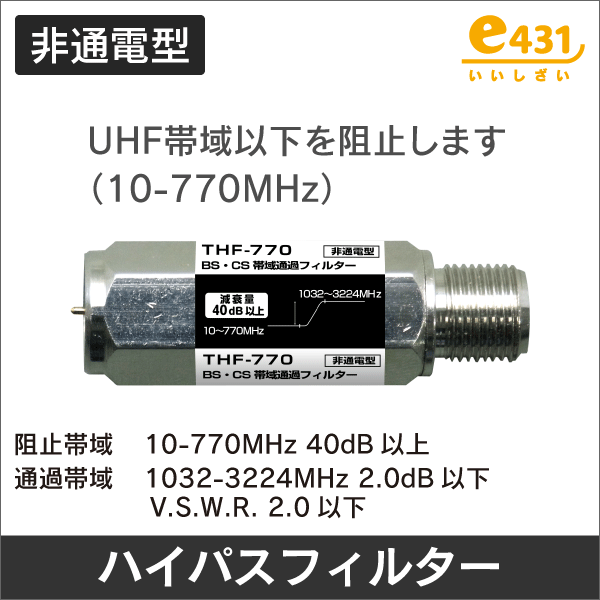

UHF帯域以下カット BS・CS帯域通過ハイパスフィルター
UHF帯域以下(10-770MHz)を阻止し、BSCS帯域(1032-3224MHz)を通過スルーするハイパスフィルターです。
ケーブルテレビなど光伝送信号からBS／CS帯域のみを取り出す場合に最適です。
【使用例】
FTTHシステムにてBS/CS信号のみを抽出するのに適しています。

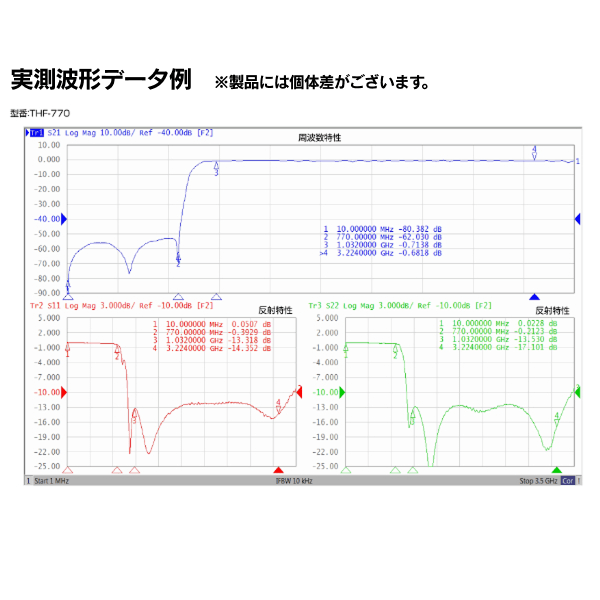

■仕様
・阻止帯域
10-770MHz／40dB以上
・通過帯域
1032-3224MHz／3.0dB以下
・V.S.W.R.：2.0以下
・寸法：HEX12(直径12mm)×長さ48mmのコンパクト一体型設計
・電流非通過型
| 仕様書 | ダウンロード |
|---|
