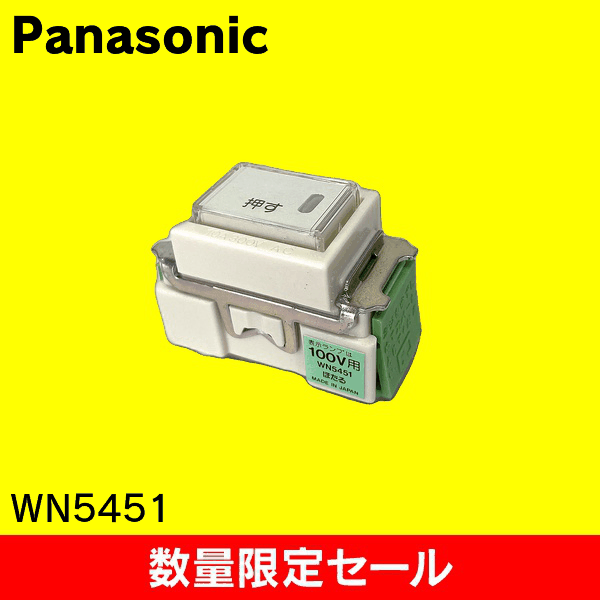

【在庫限り!アウトレット品セール】【Panasonic】埋込ほたる押釦B(片切) WN5451

商品詳細

■仕様
定格:
スイッチ定格:10 A、300 V AC
ランプ定格:100 V
適合法規:電気用品安全法(特定電気用品)
接触方式: 銀合金-銀合金 突合せ接触
回路方式: 片切常開型
結線方式: 引締端子式
■性能
温度上昇:
開閉接触子:65 ℃以下
端子部:45 ℃以下
開閉試験:
10 A、300 V、負荷力率約0.6、20回/分、10,000回連続
15 A、300 V、負荷力率約0.6、6~10回/分、100回連続
10 A、100 V~105 V、白熱電球負荷、2秒間点灯・20秒以上消灯、100回連続
絶縁抵抗:
開路状態で同極端子間:5 MΩ以上(ネオンランプと抵抗を除去した状態)
耐電圧:
同極端子間および充電金属部間:1,600 V、1分間(ネオンランプと抵抗を除去した状態)
耐熱性:
100 ℃±3 ℃、1時間
熱可塑性樹脂成形品は80 ℃±3 ℃、7時間
端子部強度: 締付トルク:1.2 N?m
電線保持力: 50 N(1分間)
アンモニアガス耐久: 24時間
ランプ寿命: 80,000時間(真暗闇で1 m離れた点でランプ位置が確認できなくなるまでの時間)
消費電力: 0.1 W以下
■使用条件
適用電線:
単線:φ0.8 mm ~ φ2 mm
より線:0.75 mm ~ 2 mm(端末をねじること)
使用場所:
屋内(事務所や工場など)
過酷な作業場、水気のある場所、屋外での使用不可
使用周囲温度範囲: -10 ℃ ~ +40 ℃
■使用上の注意
より線をハンダ仕上げしての使用は禁止(発熱の原因)
電線を差し込む際は1本ずつ確実に差し込むこと
指定の圧着端子(例:WV2500)を使用
誤結線や過剰な力での電線引張りは避けること
使用場所や取り扱いに応じた施工方法を守ること

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
注文コード
L4604
型番
WN5451
ポイント
0%
在庫区分
当日発送
在庫
4

※当日発送とは・・・e431から商品をお届けいたします。原則、弊社営業日の【13:00】までにお手続き(決済が終了)頂きました商品につきましては、即日発送が可能です。
※メーカー直送とは・・・メーカーからお客様へ商品を直接お届けいたします。配送方法及び配送指定日の選択はいただけませんので予めご了承ください。
※お取り寄せとは・・・ご注文確定後、商品をお取り寄せいたします。入荷次第の出荷となりますので、ご注意ください。配送指定日の選択はいただけませんので予めご了承ください。

400(税込)
購入単位:1個
数量:

■仕様
定格:
スイッチ定格:10 A、300 V AC
ランプ定格:100 V
適合法規:電気用品安全法(特定電気用品)
接触方式: 銀合金-銀合金 突合せ接触
回路方式: 片切常開型
結線方式: 引締端子式
■性能
温度上昇:
開閉接触子:65 ℃以下
端子部:45 ℃以下
開閉試験:
10 A、300 V、負荷力率約0.6、20回/分、10,000回連続
15 A、300 V、負荷力率約0.6、6~10回/分、100回連続
10 A、100 V~105 V、白熱電球負荷、2秒間点灯・20秒以上消灯、100回連続
絶縁抵抗:
開路状態で同極端子間:5 MΩ以上(ネオンランプと抵抗を除去した状態)
耐電圧:
同極端子間および充電金属部間:1,600 V、1分間(ネオンランプと抵抗を除去した状態)
耐熱性:
100 ℃±3 ℃、1時間
熱可塑性樹脂成形品は80 ℃±3 ℃、7時間
端子部強度: 締付トルク:1.2 N?m
電線保持力: 50 N(1分間)
アンモニアガス耐久: 24時間
ランプ寿命: 80,000時間(真暗闇で1 m離れた点でランプ位置が確認できなくなるまでの時間)
消費電力: 0.1 W以下
■使用条件
適用電線:
単線:φ0.8 mm ~ φ2 mm
より線:0.75 mm ~ 2 mm(端末をねじること)
使用場所:
屋内(事務所や工場など)
過酷な作業場、水気のある場所、屋外での使用不可
使用周囲温度範囲: -10 ℃ ~ +40 ℃
■使用上の注意
より線をハンダ仕上げしての使用は禁止(発熱の原因)
電線を差し込む際は1本ずつ確実に差し込むこと
指定の圧着端子(例:WV2500)を使用
誤結線や過剰な力での電線引張りは避けること
使用場所や取り扱いに応じた施工方法を守ること

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
