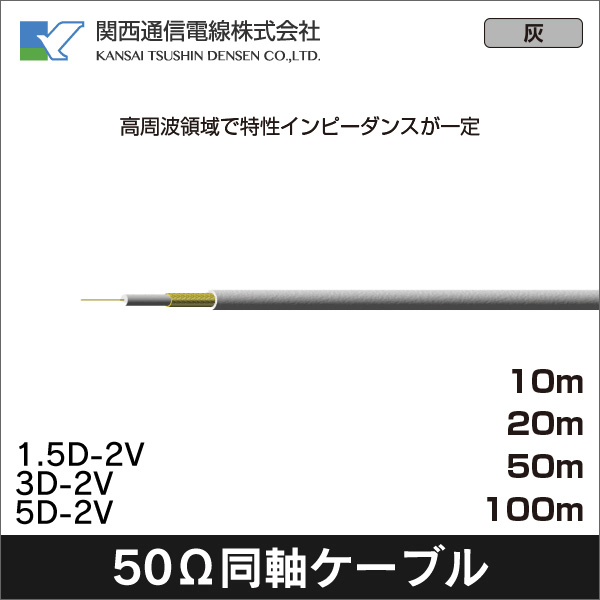

【関西通信電線】一般充実型50Ω同軸ケーブル 1.5SQ／3.0SQ／5.0SQ（10m／20m／50m／100m） □□D-2V □□□m
| 型番 | 注文コード |
|---|---|
|
1.5D-2V 100m |
L4339 |
|
3D-2V 10m |
C4196 |
|
3D-2V 20m |
R6720 |
|
3D-2V 50m |
A8731 |
|
3D-2V 100m |
T5526 |
|
5D-2V 10m |
N9922 |
|
5D-2V 20m |
L3692 |
|
5D-2V 50m |
J0436 |
|
5D-2V 100m |
C1469 |
| 長さ | 公称断面積 | 導体外径 | 導体構成 |
|---|---|---|---|
|
100m |
1.5SQ |
2.2mm |
7本／0.18mm |
|
10m |
3.0SQ |
3.7mm |
7本／0.32mm |
|
20m |
3.0SQ |
3.7mm |
7本／0.32mm |
|
50m |
3.0SQ |
3.7mm |
7本／0.32mm |
|
100m |
3.0SQ |
3.7mm |
7本／0.32mm |
|
10m |
5.0SQ |
5.5mm |
1本／1.4mm |
|
20m |
5.0SQ |
5.5mm |
1本／1.4mm |
|
50m |
5.0SQ |
5.5mm |
1本／1.4mm |
|
100m |
5.0SQ |
5.5mm |
1本／1.4mm |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 |
|---|---|---|---|---|---|
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
当日発送 |
〇 |
0% |
||
|
1巻 |
当日発送 |
〇 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
当日発送 |
〇 |
0% |
||
|
1巻 |
当日発送 |
〇 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
割引価格■特長
●高周波領域で特性インピーダンスが一定です。
● 高遮蔽、低損失タイプです。
● 軽量な上、柔軟性・加工性に優れています。
■用途
・ 音声信号の伝達。
・ 無線の送受信。
・ 信号回路、機器間、機器内部の接続。

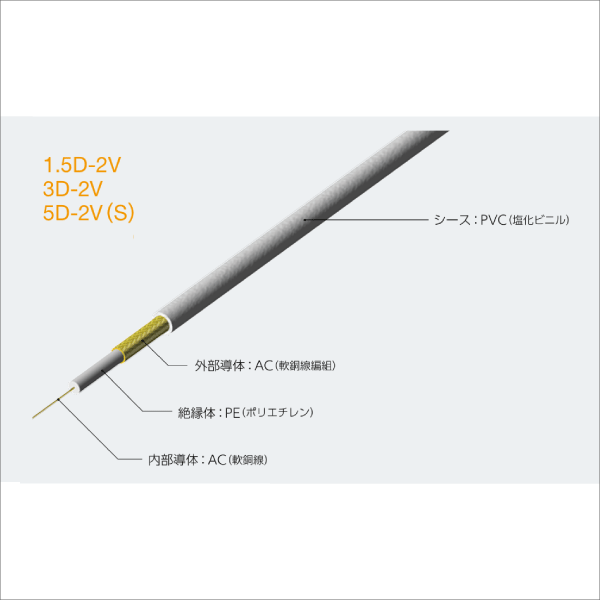

| 型番 | 長さ | 内部導体 | 絶縁体 | 外部導体 | シース | 概算質量 （kg／km） |
|||||
| 材質 | 素線本数 ／外径（mm） |
材質 | 外径（mm） | 材質 | 外径（mm） | 材質 | 標準職 | 外径（mm） | |||
| 1.5D-2V 100m | 100m | AC | 7／0.18 | PE | 1.6 | AC | 2.2 | PVC | 灰 | 3 | 1.8 |
| 3D-2V 10m | 10m | 7／0.32 | 3 | 3.7 | 5.3 | 0.44 | |||||
| 3D-2V 20m | 20m | 0.88 | |||||||||
| 3D-2V 50m | 50m | 2.2 | |||||||||
| 3D-2V 100m | 100m | 4.4 | |||||||||
| 5D-2V 10m | 10m | 1／1.4 | 4.8 | 5.5 | 7.3 | 0.81 | |||||
| 5D-2V 20m | 20m | 1.62 | |||||||||
| 5D-2V 50m | 50m | 4.05 | |||||||||
| 5D-2V 100m | 100m | 8.1 | |||||||||
■周波数特性表
| 型番 | 導体抵抗 Ω／km［20℃］ （以下） |
耐電圧 AC.V／1分間 |
静電容量 nF／km（ 約） |
絶縁抵抗 MΩkm（以上） |
特性 インピーダンス （Ω） |
標準減衰量 （dB／km） |
||
| 10MHz | 400MHz | 900MHz | ||||||
| 1.5D-2V 100m | 110 | 1000 | 104 | 1000 | 50±2 | 85 | ー | ー |
| 3D-2V 10m | 33.3 | 100 | 47 | 309 | 471 | |||
| 3D-2V 20m | ||||||||
| 3D-2V 50m | ||||||||
| 3D-2V 100m | ||||||||
| 5D-2V 10m | 11.7 | 27 | 183 | 281 | ||||
| 5D-2V 20m | ||||||||
| 5D-2V 50m | ||||||||
| 5D-2V 100m | ||||||||
