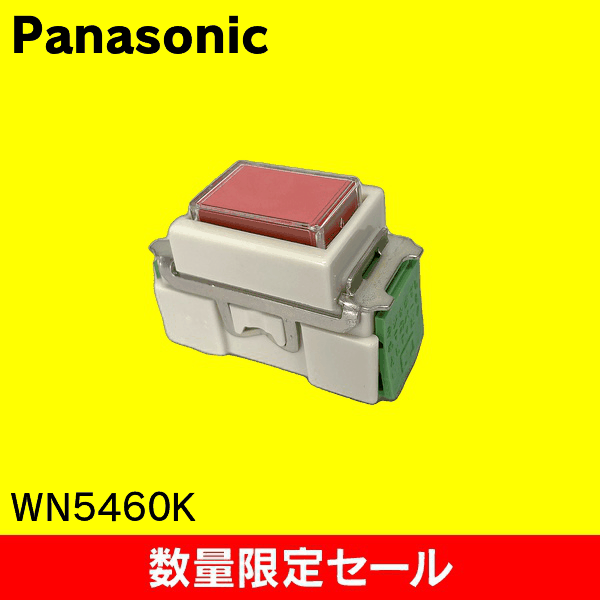

【在庫限り!アウトレット品セール】【Panasonic】埋込ネーム押釦(B接点) WN5460K
■仕様
定格：10A 300V AC
適合法規：電気用品安全法（特定電気用品）
接触方式：銀合金－銀合金 突合せ接触
回路方式：片切常閉型（B接点）
結線方式：引締端子式
性能
温度上昇：
端子部：45℃以下
開閉接触子：65℃以下
開閉耐久性：
10A 300V（負荷力率約0.6、開閉割合20回/分）：連続10,000回
15A 300V（負荷力率約0.6、開閉割合6～10回/分）：連続100回
10A 100V～105V 白熱電球負荷（2秒間点灯、20秒間以上消灯）：連続100回
絶縁抵抗（500V絶縁抵抗計）：
開路状態での同極端子間：5MΩ以上
充電金属部と接地されるおそれのある非充電金属部間：5MΩ以上
耐電圧：
開路状態の同極端子間：1,600V 1分間
充電金属部と接地されるおそれのある非充電金属部間：1,600V 1分間
耐熱性能：
100℃±3℃ 1時間（熱可塑性樹脂成形品は80℃±3℃ 7時間）
端子部強度：1.2N・m
電線保持力：50N 1分間
アンモニアガス耐久試験：24時間
環境条件
使用場所：
事務所、工場などの屋内
過酷な環境（作業場、水気のある場所、屋側、屋外）では使用不可
使用周囲温度範囲：-10℃～+40℃
適用電線
単線（φ0.8mm～φ2.0mm）
より線（0.75mm?～2.0mm?）
より線は端末をねじることが必要
端子ねじ適正締付トルク：1.0N・m～1.2N・m
送り配線の組み合わせ可能電線：
単線同士、より線同士の組み合わせが可能（組み合わせ表に準拠）
単線とより線の組み合わせも可能
施工方法
取付方法
コンクリート壁への施工：
従来と同じ方法で施工可能。
パネル壁への施工：
合板などの中空壁にはスイッチボックスなしで取り付け可能。
カードカバーの取り扱い
カバーの取り外し
指でつまんで引っ張ると簡単に外れる。
表示カードの記入
「非常用」「ブザー」などの用途に応じた名前を記入可能。
画用紙程度の厚みまでのカードを使用。
カバーの装着
カードをカバーに入れ、押釦にはめ込む。
結線上の注意
より線のハンダ仕上げは厳禁
発熱の原因になるため、必ず端末をねじるか圧着端子を使用。
圧着端子の使用
適用端子：WV2500（1.25mm?～2.0mm?用）
適用工具：日本圧着端子製 YHT2210 または同等品
適用断面積以下の電線を接続する場合
心線を折り返し、適用断面積内にして使用
安全確保のための使用上および施工上の禁止事項
誤結線をしない
仕様書の記載に従わない結線は、感電・異常発熱・発火の原因になる。
屋外で使用しない
絶縁不良による感電・短絡の危険あり。
電線被覆が損傷したまま使用しない
感電・短絡のリスクがある。
接続した電線を過大な力で引っ張ったり、ねじらない
心線が傷つき、異常発熱や発火の原因になる。
「ズボラ抜き」をしない
直接器具を持って抜き差しすること（器具の破損防止）。
より線のハンダ仕上げ禁止
端子部の異常発熱・発火のリスクがある。
※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
