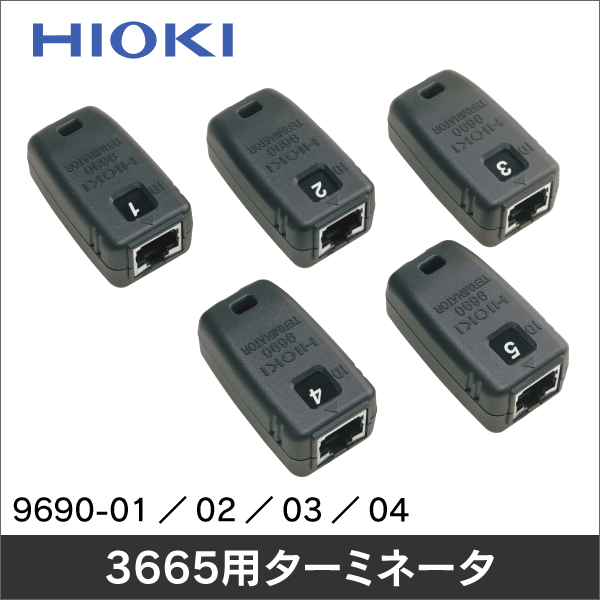

【日置電機】ターミネータ 9690-01／02／03／04

■特徴【本体】 ●断線箇所までわかるLANケーブルテスタ。 ● スプリットペアも検出可能なワイヤマップ機能。 ● 断線位置の確認もできるケーブル長測定。 ● 各ケーブルの識別ができるディレクションチェック機能。 ■特徴【携帯用ケース】 ●持ち運びや収納に便利な3665用の専用樹脂ケースです。 ●オプション品が一括で収納可能です。 ■仕様 【ハイテスタ本体】 ・測定可能ケーブル：ツイストペアケーブル、特性インピーダンス100 Ω、シールド付き／シールドなし、CAT 3、4、5、5e、6、6A ・測定可能コネクタ：RJ-45コネクタ ・ワイヤマップ検査：オープン、ショート、リバース、トランスポーズ、スプリット、その他の誤配線を検出し表示（ターミネータ9690を使用して結線状況およびシールドの確認が可能） ・ケーブル長測定：2～300 m、測定確度：±4 % rdg. ±1m（規定条件：単線）、表示分解能：0.1m ・ディレクション測定：ターミネータ9690（付属品）および9690-01～9690-04（オプション）を使用して21本のケーブルを識別可能 ・電源：単3形アルカリ乾電池（LR6）×2、1.4 VA max.、連続使用時間：50h（1分間に1回測定） ・寸法、質量：W85×H130×D33mm、160g（電池含まず） ・付属品：ターミネータ 9690×1、携帯用ケース ×1、単3形アルカリ乾電池（LR6）×2、取扱説明書×1 ■注意 【携帯用ケース】 ※ケースの画像は使用例です。中身は付属していません。

■特徴 ●本ターミネータを使用する事で LANケーブルハイテスタ 3665で各ケーブルの識別ができるディレクションチェックが可能です。 ■仕様

■特徴【本体】 ●断線箇所までわかるLANケーブルテスタ。 ● スプリットペアも検出可能なワイヤマップ機能。 ● 断線位置の確認もできるケーブル長測定。 ● 各ケーブルの識別ができるディレクションチェック機能。 ■特徴【携帯用ケース】 ●持ち運びや収納に便利な3665用の専用樹脂ケースです。 ●オプション品が一括で収納可能です。 ■仕様 【ハイテスタ本体】 ・測定可能ケーブル：ツイストペアケーブル、特性インピーダンス100 Ω、シールド付き／シールドなし、CAT 3、4、5、5e、6、6A ・測定可能コネクタ：RJ-45コネクタ ・ワイヤマップ検査：オープン、ショート、リバース、トランスポーズ、スプリット、その他の誤配線を検出し表示（ターミネータ9690を使用して結線状況およびシールドの確認が可能） ・ケーブル長測定：2～300 m、測定確度：±4 % rdg. ±1m（規定条件：単線）、表示分解能：0.1m ・ディレクション測定：ターミネータ9690（付属品）および9690-01～9690-04（オプション）を使用して21本のケーブルを識別可能 ・電源：単3形アルカリ乾電池（LR6）×2、1.4 VA max.、連続使用時間：50h（1分間に1回測定） ・寸法、質量：W85×H130×D33mm、160g（電池含まず） ・付属品：ターミネータ 9690×1、携帯用ケース ×1、単3形アルカリ乾電池（LR6）×2、取扱説明書×1 ■注意 【携帯用ケース】 ※ケースの画像は使用例です。中身は付属していません。
