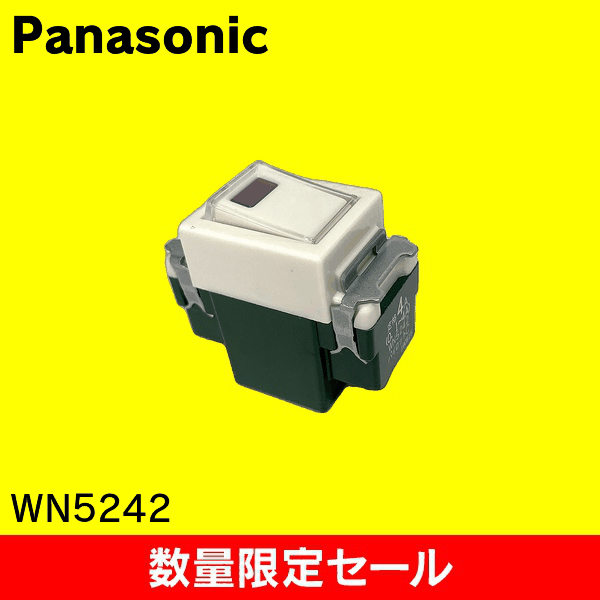

【在庫限り!アウトレット品セール】【Panasonic】埋込パイロットスイッチC(3路)(ネーム付) WN5242

商品詳細

■仕様
定格:
4 A、300 V AC
適合法規: 電気用品安全法(特定電気用品)
接触方式: 銀合金-銀合金(突合せ接触)
回路方式: 3路
結線方式: ねじなし端子式(電線差し込み式)
■性能
温度上昇:
開閉接触子:65 ℃以下
端子部:45 ℃以下
開閉試験:
4 A、300 V、負荷力率約0.6、20回/分、10,000回連続
6 A、300 V、負荷力率約0.6、6~10回/分、100回連続
4 A、100 V~105 V白熱灯負荷:2秒間点灯、20秒以上消灯、100回連続
絶縁抵抗:
同極端子間および充電金属部と非充電金属部間:100 MΩ以上(500 V絶縁抵抗計使用)
耐電圧:
同極端子間および充電金属部と非充電金属部間:1,600 V、1分間
耐熱性:
熱硬化性樹脂:100 ℃ ±3 ℃、1時間
熱可塑性樹脂:80 ℃ ±3 ℃、7時間
引張強度: 電線引張荷重:100 N(1分間)
発光ダイオード寿命: 100,000時間(初期特性の50%になるまで)
アンモニアガス耐久: 24時間
■使用条件
適用電線:
600 Vビニル絶縁電線(IV)
600 Vビニル絶縁ビニルシースケーブル(VVF)
600 V耐燃性ポリエチレン絶縁電線
600 Vポリエチレンケーブル
φ1.6 mm、φ2 mm Cu単線専用
使用場所:
住宅、事務所などの屋内
水気の多い場所や屋外では使用不可
使用周囲温度範囲: -10 ℃ ~ +40 ℃
施工方法
電線接続:
電線被覆を10 mm(+4 mm/-1 mm)剥き、1本ずつ奥まで確実に差し込む
電線の取り外し:
電線外し穴にドライバーを差し込み、電線を引き抜く
ボックス工事:
JIS C 8340またはJIS C 8435適合スイッチボックスを使用
ボックスなし工事:
石膏ボード用はさみ金具(例:WN3990K)を使用
ネームカードの使用:
表示カードに記入し、カードカバーに挿入してハンドルに取り付け可能
■使用上の注意
適用電線以外や曲がった、傷ついた電線は使用禁止
より線をハンダ仕上げした電線の使用は禁止
10 W未満の負荷には使用不可(発光ダイオードが暗くなる)

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。
注文コード
H8491
型番
WN5242
ポイント
0%
在庫区分
当日発送
在庫
21

※当日発送とは・・・e431から商品をお届けいたします。原則、弊社営業日の【13:00】までにお手続き(決済が終了)頂きました商品につきましては、即日発送が可能です。
※メーカー直送とは・・・メーカーからお客様へ商品を直接お届けいたします。配送方法及び配送指定日の選択はいただけませんので予めご了承ください。
※お取り寄せとは・・・ご注文確定後、商品をお取り寄せいたします。入荷次第の出荷となりますので、ご注意ください。配送指定日の選択はいただけませんので予めご了承ください。

680(税込)
