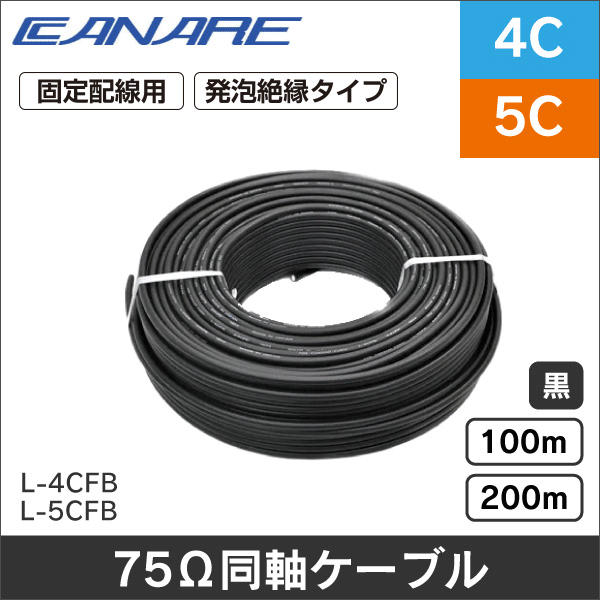

【カナレ電気】75Ω同軸ケーブル（発泡絶縁体タイプ）長さ100m／200m L-4CFB／L-5CFB
| 型番 | 注文コード |
|---|---|
|
L-4CFB-100m |
H4674 |
|
L-4CFB-200m |
J0039 |
|
L-5CFB-100m |
R9818 |
|
L-5CFB-200m |
E6211 |
| 長さ |
|---|
|
100m |
|
200m |
|
100m |
|
200m |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 |
|---|---|---|---|---|---|
|
1巻 |
当日発送 |
△ |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
1巻 |
当日発送 |
△ |
0% |
||
|
1巻 |
取り寄せ |
3～5営業日で発送 |
0% |
割引価格■特長
●設備工事向けの固定配線用ケーブルです。
●発泡絶縁体タイプの75Ω同軸ケーブルで、カナレ電気2Vタイプ（充実絶縁体タイプ）にくらべて低損失です。
●編組シールドに、酸化しにくいすずめっき軟銅線を採用しています。
●L-FBシリーズの編組は、90%以上の高密度で、遮蔽性を高めたハイスペックタイプです。
■用途
・固定配線用
・3G-SDI信号などの伝送に使用可能
■仕様
・シースカラー：黒
・特性インピーダンス：75Ω
・シース：難燃ビニル
・絶縁体：発泡ポリエチレン
・耐電圧：AC1000V／1分間異常なし
| 型番 | 長さ （m） |
外径 （mm） |
シース厚 （mm） |
質量 （kg／100m） |
内部導体 | 絶縁体 | 外部導体 | 電気特性 | 減衰量 | |||
| 導体構成 （本／mm） |
外径 （mm） |
外径 （mm） |
シールド構成 （編組密度）mm／持／打（％） |
内部導体抵抗 （Ω／100m） |
外部導体抵抗 （Ω／100m） |
静電容量 | dB／100m @750MHz |
|||||
| L-4CFB | 100 | 6.1 | 0.9 | 4.9 | 1／0.80A | 0.80 | 3.7 | アルミラミネートテープ +0.14TA／8／24 (93%以上) |
3.6 | 1.1 | 55 | 23.6 |
| 200 | ||||||||||||
| L-5CFB | 100 | 7.7 | 1.0 | 7.3 | 1／1.05A | 1.05 | 5.0 | アルミラミネートテープ +0.14TA／7／24 (93%以上) |
2.1 | 0.8 | 17.7 | |
| 200 | ||||||||||||
| カタログ | ダウンロード |
|---|
