【日本アンテナ】 20素子UHFアンテナ AU20FR
・強／中／弱電界地域向けの屋外用UHFアンテナ（20素子）です。
・2線式ダイポール給電部の採用で広範囲に渡って利得･前後比･VSWRが優れ、高感度で受信できます。
・耐久性向上のため、アルミ製アームを採用しました。
・防水キャップの材質を、装着しやすいエラストマ材に変更しました。
・適合マスト径はφ22～48.6mmです。
・給電部は、F型接栓仕様です。
・水平・垂直偏波受信用です。
■仕様
受信チャンネル：ch13～52
出力インピーダンス：75Ω（F型端子）
アンテナ利得（感度）：8.5～13.5dB
前後比：16～25dB
電圧定在波比：2.5以下
外観寸法Ｌ×W×Ｈ：1483×356×534mm
質量：約0.90kg
適合マスト径：φ22～48.6
RoHS対応、DHマーク適合品
付属品：F型コネクター（5Cケーブル用）×1・防水キャップ×1
| 仕様書 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
| 説明書 | ダウンロード |
口コミをみる / 口コミを投稿する
その他のおすすめ商品
-
-
-
- 注文コード
- L1097
- 型番
- AU14FR
・強／中電界地域向けの屋外用UHFアンテナ(14素子)です。 ・2線式ダイポール給電部の採用で広範囲に渡って利得･前後比･VSWRが優れ、高感度で受信できます。 ・耐久性向上のため、アルミ製アームを採用しました。 ・防水キャップの材質を、装着しやすいエラストマ材に変更しました。 ・適合マスト径はφ22～48.6mmです。 ・給電部は、F型接栓仕様です。 ・水平／垂直偏波受信用です。 ■仕様 受信チャンネル：ch13～52 出力インピーダンス：75Ω(F型端子) アンテナ利得：8.0～12.0dB 前後比：16～25dB 電圧定在波比：2.5以下 外観寸法Ｌ×W×Ｈ：1093×356×534mm 質量：約0.80kg 適合マスト径：φ22～48.6 RoHS対応、DHマーク適合品 付属品：F型コネクター(5Cケーブル用)×1・防水キャップ×13,030円（税込）～
-
-
- 注文コード
- G7051
- 型番
- UDF105
・強／中／弱電界地区向けの薄型UHFアンテナ26素子相当です。 ・水平受信専用です。 ・前後比の特性に優れているので、壁面反射波などによる受信不良の問題が生じにくくなっています。 ・イージースライドマルチ金具で様々な場所に設置でき、取付も簡単です。 ・マルチ金具はマスト径φ22～49mmのマストに対応しています。 ・ステンレスバンドの使用で鋼管柱にも設置できます。 ■仕様 受信チャンネル：ch.13～52 受信周波数：470～710MHz 出力インピーダンス：75Ω（F型端子） アンテナ利得：8.4～10.0dB 前後比：18dB以上 電圧定在波比：2.5以下 外観寸法（L×W×H）：633×275×142mm（アンテナ本体､取付金具A含む） 質量：約3.0kg （壁面取付金具含む） 適合マスト径：φ22～49mm RoHS対応、DHマーク適合品 付属品：壁面マスト取付金具×1、防水キャップ×1、スパナ（M6・M8）×1、F型接栓（5Cケーブル用）×19,150円（税込）～
-
-
- 注文コード
- U1133
- 型番
- AU20AX
・弱／微弱電界地域に適した利得の高い高性能UHFアンテナ（20素子）です。 ・水平、垂直両面の指向性、前後比、利得が優れています。 ・適合マスト径はφ22～50mmです。 ・給電部は、F型接栓仕様です。 ・水平／垂直偏波受信用です。 ■仕様 受信チャンネル：ch13～52 出力インピーダンス：75Ω(F型端子) アンテナ利得：10.4～13.7dB 前後比：17～28dB 電圧定在波比：2.5以下 外観寸法Ｌ×W×Ｈ：1715×370×534mm 質量：約1.90kg 適合マスト径：φ22～50mm RoHS対応、DHマーク適合品 付属品：F型接栓（5Cケーブル用）×1・防水キャップ×110,230円（税込）～
-
-
- 注文コード
- Y5504
- 型番
- AU14XR
・弱／微弱電界地域に適した利得の高い高性能UHFアンテナ（14素子）です。 ・水平、垂直両面の指向性、前後比、利得が優れています。 ・適合マスト径はφ22～48.6mmです。 ・給電部は、F型接栓仕様です。 ・水平／垂直偏波受信用です。 ■仕様 受信チャンネル：ch13～52 出力インピーダンス：75Ω(F型端子) アンテナ利得：9.4～12.0dB 前後比：18～25dB 電圧定在波比：2.5以下 外観寸法Ｌ×W×Ｈ：1183×370×534mm 質量：約1.20kg 適合マスト径：φ22～48.6mm RoHS対応、DHマーク適合品 付属品：F型接栓（5Cケーブル用）×1・防水キャップ×18,250円（税込）～
-
-
- 注文コード
- M5452
- 型番
- EP3UB
マスプロ電工 UHFブースター（利得41dB） EP3UB 41dBの利得で弱電界地域でも余裕の受信システムが構築できます。 優れたシールド性能を持つ高シールド特性の製品です。 増幅部は、垂直マストだけでなく、マスト取付金具の付換えで水平マストにも取付けが可能です。 切替スイッチによるUHF入力への給電機能でUHFラインブースターの使用が可能で便利です。 給電線のショートや断線の異常お知らせ機能付の電源部(BPDS6WB)が付属します。 仕様・規格 ・使用周波数(MHz)： 470～710 ・実用入力レベル範囲(dBμV) UHF：43～59dBμV（入力調整使用せず） ・標準利得(dB) UHF：41dB（38～44dB） ・定格出力(dBμV)： UHF： 103dBμV(9波) ・利得調整範囲(dB)： 0～-10以上（連続可変） ・雑音指数(dB)： 3以下 ・出力モニター端子(dB)： -20 ・電源：DC15V/0.08A ・寸法：87(H)×113(W)×54(D)mm ・重量：約310g セット品【電源部(BPS6W)の規格】 ・使用周波数( MHz)：10～3224 ・電源/消費電力(V/W)：AC100(50/60Hz)/10（アンテナ給電時） ・重畳電源(V/A)：DC15/最大:0.57 ・入出力インピーダンス(Ω)：75(F形) ・使用温度範囲(℃)：－10～＋40 ・寸法：56(H)×105(W)×34(D)mm ・質量(g)：175会員様向け特別価格(会員登録、ログインで公開)
-
-
- 注文コード
- A2557
- 型番
- TBP-EM/W
JEITA SHマーク登録品 4K8Kタイプのお買い得なケーブル付分波器です 従来モデルから樹脂ケースを外し、簡易的なF型接栓を装着したエコノミーモデル CATV/UHF(地上波デジタル放送)と衛星放送(BS/CS)に分波する場合に使用します。 50cmのケーブルが既に付いているので、すぐに設置が可能です。 ・周波数 10～3,224MHz対応 VHF/UHF側:10-770MHz BS/CS側:1000-3224MHz ・S-4C-FB 2重シールド 同軸ケーブル採用 ・ケーブル長 50cm F型コネクタ付 ・包装/PE袋で簡易包装 ご注文最小単位:10個371円（税込）～
-
-
- 注文コード
- F2825
- 型番
- U38A
DXアンテナ UHFブースター U38A 電源着脱型 38dB ・F型入・出力端子 ・利得調整ボリューム付 ・UHF増幅用 ・電源分離形 ・高入力対応時のアッテネータ付 仕様 電源/消費電力(V/W):AC100V/2.0, 2.8W DC15V/0.07A, 寸法・増幅部(高さ)84×(幅)90×(奥行き)47mm ・電源部:(高さ)97×(幅)70×(奥行き)35mm 適合マスト経:φ22～49mm 質量:0.22kg + 0.2kg 付属品:F-5×4、防水キャップ×2 出力モニター端子付(-20dB) U43Aの後継品です。詳細スペックはページ下「詳細説明 CU43A後継品 スペック比較表」をご覧ください会員様向け特別価格(会員登録、ログインで公開)
-
-
- 注文コード
- H5522
- 型番
- N42DU2
UHF帯域(地デジ)専用ブースターです。 つまみによる利得調整の他に、利得が3段階(42・32・27dB)に切換出来る利得切換スイッチ付きです。 動作確認のためのLED 点灯状態が、ケースを開けなくても機器本体外部から確認できます。 マスト取付金具を外すことなく、壁面に取り付け可能です。 従来の垂直マストに加え、水平マストにも取り付けられます。 アンテナ側へプリアンプ等がある場合、電通スイッチにより給電可能です。 適合マスト径：φ22～50mm ＲｏHS対応、DHマーク 仕様・規格 増幅部 ・周波数帯域(MHz):470～710（13～52ch） ・利得(dB):42、32、27dB 切換式 ・利得調整範囲(dB):0～-10連続 ・適正入力レベル(dBμV):40～86 ・定格出力レベル(dBμV):103（9波） ・雑音指数(dB):1.5 ・入力・出力インピーダンス〔Ω〕:75F型 ・出力モニター結合量(dB):-20標準 ・受電電圧/電流(V/A):DC15/0.07(増幅部) ・消費電力(W):3 ・寸法(mm):82.5(H)×83(W)×47(D) ・質量(kg):0.25 付属電源部(NPS150A) ・周波数帯域(MHz):10～1000 ・電圧(V/W):AC100(50/60Hz)/5 ・入力・出力インピーダンス(Ω):75（F型） ・重量電圧(V/mA):DC15/最大150 ・外形寸法(mm):37.5(H)×91(W)×38(D) ・質量(kg): 0.34(電源部) ・接続アラームランプ付き会員様向け特別価格(会員登録、ログインで公開)
-
あわせて買いたい
-
-
-
- 注文コード
- A4535
- 型番
- BC45AS
※45cmパラボラアンテナ、BC453Sと電気性能は同じです。 4K8K放送に対応した、BS/CSアンテナです DXアンテナ BC45AS 製品の特長 現在の2K放送にも対応しつつ、今後開始される4K8K放送に対応したアンテナです。 従来の2K放送の右旋偏波と、すでにサービスが始まった左旋偏波が受信可能です。 付属品 本体一式、取扱説明書、防水キャップ、5C接栓 ■■ご注意事項■■ ※梱包状態のお知らせ※ その他一緒にご注文頂きました軽い商品を、 BSアンテナの箱の空きスペースに同梱させて頂く場合がございます。 予めご了承ください。 ※スカパープレミアムサービスには対応しておりません会員様向け特別価格(会員登録、ログインで公開)
-
-
同軸ケーブルに取り付けるF型コネクタ 付属のリングでケーブルに固定します。 ■■■ご注文単位変更■■■ 「1袋100セット入 (本体100個、アルミリング 100個)」をご注文単位１個といたします。 [ご注文単位１個]で[本体100個、アルミリング100個]のセットをお届けいたします。 ・1袋100セット入 (本体100個、アルミリング 100個) ・対応周波数 10～3224MHz 4K8K対応 ・材質 本体:黄銅,ニッケルメッキ リング:アルミ合金 ・対応ケーブル 3C用: 3C-FB, 3C-2V, 3C-2B, 3C-FV 4C用: S-4C-FB,4C-FV,4C-2B 5C用: S-5C-FB,5C-2V,5C-2B
2,420円（税込）～
-
-
- 注文コード
- A0120
- 型番
- TMX-UBM
JEITA SHマーク登録品 地上波放送と衛星放送(BS/CS)を屋外で混合する為に使用します 【4K8K放送対応】 通電 BS/CS端子 - 出力間(常時通電) UHF/CATV端子 - 出力間 (通電スイッチ付 ON/OFF切替) (最大DC15V・0.8A) 持ち運びに便利で、狭い場所にも設置出来る業界最小クラスのサイズを実現しました。 UHF/CATV側の通電ON/OFF切替は、スイッチひとつで簡単に切替が可能です。 LEDランプは、通電時に緑色に点灯。 UHF/CATV入力端子側：10-770MHz BS/CS端子側：1030-3224MHz インピーダンス：75Ω マスト径：φ22～φ48mmに適合 付属品：防水キャップ×3本 アンテナマスト取付金具 ※ご使用時の注意※ CATV/UHF入力端子側にブースターを使用しない場合は、通電切換スイッチを必ずOFFにしてください。1,133円（税込）～
-
-
- 注文コード
- C1045
- 型番
- TAM-UBC45

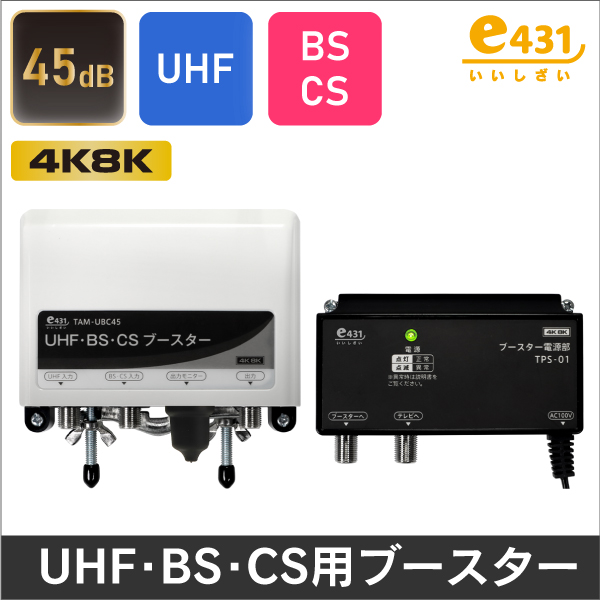

e431オリジナル 45dB UHF・BS・CS用ブースター e431の長年にわたる放送関連機器の販売/開発実績と、ブースター販売実績から得たノウハウをこの商品の開発に注ぎ込みました。 お客様のニーズやお困りごとを直接伺ってきたe431だからできた、プロ向け特化型のブースターです。 ・UHF部は高利得 45dB 業界トップクラス ブースター利得45dBと業界トップクラス。 余裕ある利得で設置場所・地域を選ばずご利用いただけます。 45dB/35dB/30dB対応 ・高シールド・低雑音 UHF 1.5dB以下、BS/CS 7.0dB以下 シールドケースにはダイキャスト一体型の構造を採用。シールド性能を強化。 外来電波の影響・電波の漏洩を防ぎます。 経年劣化にも強いため、長く安心してお使い頂けます。 ・電源部プラグ トラッキング防止加工 ・電源部は、15V600mAで余裕ある設計 ・各メーカーのアンテナで動作確認済 ■附属品 F型接栓（5Cケーブル用） 5個 防水キャップ（大） 3個 取扱説明書 1部6,980円（税込）～
-
-
