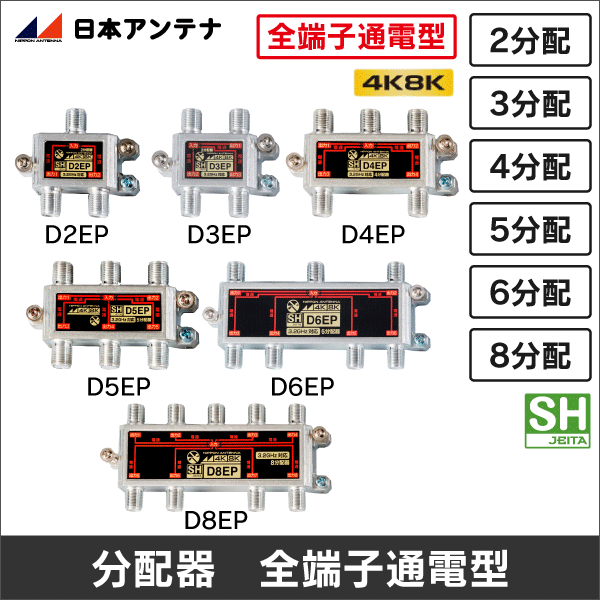

【日本アンテナ】3.2GHz対応分配器（全端子通電型） D2EP／D3EP／D4EP／D5EP／D6EP／D8EP

型番	注文コード
D2EP	F3487
D3EP	F8353
D4EP	K0565
D5EP	Q1259
D6EP	A9555
D8EP	X7705

規格
全端子通電型2分配器
全端子通電型3分配器
全端子通電型4分配器
全端子通電型5分配器
全端子通電型6分配器
全端子通電型8分配器

購入単位	在庫区分	在庫	ポイント	単価
1個	当日発送	〇	0%	会員様向け特別価格(会員登録、ログインで公開)
1個	当日発送	〇	0%	会員様向け特別価格(会員登録、ログインで公開)
1個	当日発送	〇	0%	会員様向け特別価格(会員登録、ログインで公開)
1個	当日発送	〇	0%	会員様向け特別価格(会員登録、ログインで公開)
1個	当日発送	〇	0%	会員様向け特別価格(会員登録、ログインで公開)
1個	当日発送	〇	0%	会員様向け特別価格(会員登録、ログインで公開)
				ログインへ

■特長
●3.2GHz対応の全端子電通型の分配器です。
●全端子電通型で、全ての出力端子から入力端子へ電流を通過します。（最大DC15V、0.8A）
●入力端子を黄色表示で視認性がアップしました。
●接栓を取付やすく、中心コンタクトの位置をかさ上げしています。

■用途
・屋内用
・共同受信用

■仕様
・付属品：取付ねじ2本（本体取付済）、機能アースねじ1本（本体取付済）、F型接栓（5C）端子数分
・インピーダンス：75Ω

型番		D2EP	D3EP	D4EP	D5EP	D6EP	D8EP
商品名		2分配器（全端子通電型）	3分配器（全端子通電型）	4分配器（全端子通電型）	5分配器（全端子通電型）	6分配器（全端子通電型）	8分配器（全端子通電型）
周波数帯域（MHz）		10～3224
分配損失（dB以下）	10～76	4.7	7.5	8.5	10.5	11.5	13.0
	76～222	4.0	6.5	8.0	10.0	10.2	12.0
	222～770	4.3	7.5	8.5	10.5	11.0	13.0
	770～1489	5.0	8.0	9.8	11.5	13.0	14.0
	1489～2150	6.0	10.0	11.5	13.5	15.0	17.0
	2150～2681	7.0	12.0	13.0	15.0	17.0	18.5
	2681～3224	9.0	13.5	15.0	17.5	20.0	21.5
寸法（mm）H×W×D		47.7×55.5×20.5		47.7×77.5×20.5		56.2×121.5×20.5
質量（kg）		0.04		0.06		0.085	0.09
備考		全出力端子→入力端子間電流通過型（最大DC15V、0.8A）

仕様書	ダウンロード
カタログ	ダウンロード
説明書	ダウンロード
