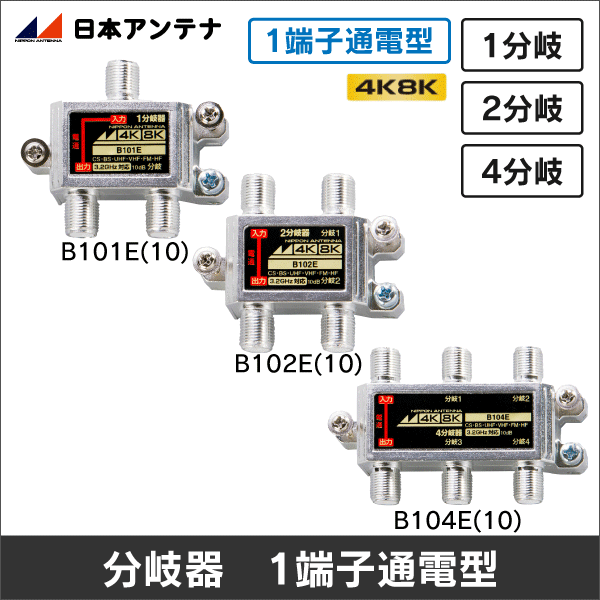

【日本アンテナ】3.2GHz対応分岐器（10dB）バルク仕様 B101E(10)／B102E(10)／B104E(10)
| 型番 | 注文コード |
|---|---|
|
B101E(10) |
D7358 |
|
B102E(10) |
L6041 |
|
B104E(10) |
G5376 |
| 分配数 |
|---|
|
1分岐器 |
|
2分岐器 |
|
4分岐器 |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 |
|---|---|---|---|---|---|
|
1個 |
当日発送 |
〇 |
0% |
会員様向け特別価格(会員登録、ログインで公開)
|
|
|
1個 |
当日発送 |
〇 |
0% |
会員様向け特別価格(会員登録、ログインで公開)
|
|
|
1個 |
当日発送 |
〇 |
0% |
会員様向け特別価格(会員登録、ログインで公開)
|
|
| ログインへ |
■特長
●3.2GHz対応の分岐器です。
●ダイカストケースを使用したシールド構造により、電波の漏洩・飛び込み防止に効果があります。
●入力端子を黄色表示で視認性がアップしました。
●接栓を取付やすく、中心コンタクトの位置をかさ上げしています。
●詰めて設置が可能で取付スペースが削減できます。
●入力端子と出力端子間電流通過型（最大DC15V、0.8A／AC30V、1A）
■用途
・屋内用
・共同受信用
■仕様
・取付ねじ2本（本体取付済）、機能アースねじ1本（本体取付済）
・入力、出力インピーダンス：75Ω
| 商品名 | 1分岐器 | 2分岐器 | 4分岐器 | |
| 型名 | B101E(10) | B102E(10) | B104E(10) | |
| 周波数帯域（MHz） | 10～3224 | |||
| 挿入損失 （dB以下） |
10～76 | 1.5 | 2.5 | 4.5 |
| 76～222 | 4.0 | |||
| 222～770 | 2.0 | 5.0 | ||
| 770～1489 | 2.5 | 3.0 | 5.5 | |
| 1489～2150 | 3.0 | 4.0 | 6.0 | |
| 2150～2681 | 3.5 | 5.0 | 6.5 | |
| 2681～3224 | 4.3 | 6.3 | 7.5 | |
| 10～76 | 11.5 | 11.5 | 12.0 | |
| 76～222 | ||||
| 結合損失 （dB以下） |
222～770 | 12.0 | 12.0 | 12.5 |
| 770～1489 | 12.5 | 12.5 | 13.0 | |
| 1489～2150 | 13.5 | 13.5 | 15.0 | |
| 2150～2681 | 14.5 | 14.5 | 17.0 | |
| 2681～3224 | 15.8 | 16.3 | 18.3 | |
| 寸法（mm）H×W×D | 47.7×55.5×20.5 | 47.7×77.5×20.5 | ||
| 質量（kg） | 0.04 | 0.06 | ||
| 備考 | 入力端子と出力端子間電流通過（最大DC15V、0.8A／AC30V、1A） | |||
※バルク仕様のためF型接栓は付属しておりません。
| 仕様書 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
| 説明書 | ダウンロード |
