【Panasonic】ねじなし付属品〈Eシリーズ〉ねじなしコネクタ｢アースコネ｣（呼びE19／E25／E31） DS02192／DS02252／DS02312
| 型番 | 注文コード |
|---|---|
|
DS02192 |
A7828 |
|
DS02252 |
X2641 |
|
DS02312 |
Y0722 |
| 適合管 | 適合ノック径 | 適合ケーブル |
|---|---|---|
|
E19金属電線管用 |
φ21.5 |
単線φ1.6～φ2.0 |
|
E25金属電線管用 |
φ27.1 |
単線φ1.6～φ2.0 |
|
E31金属電線管用 |
φ34.0 |
単線φ2.0～φ2.6 |
| 購入単位 | 在庫区分 | 在庫 | ポイント | まとめ買い | 単価 |
|---|---|---|---|---|---|
|
100個 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
100個 |
取り寄せ |
3～5営業日で発送 |
0% |
||
|
50個 |
取り寄せ |
3～5営業日で発送 |
0% |

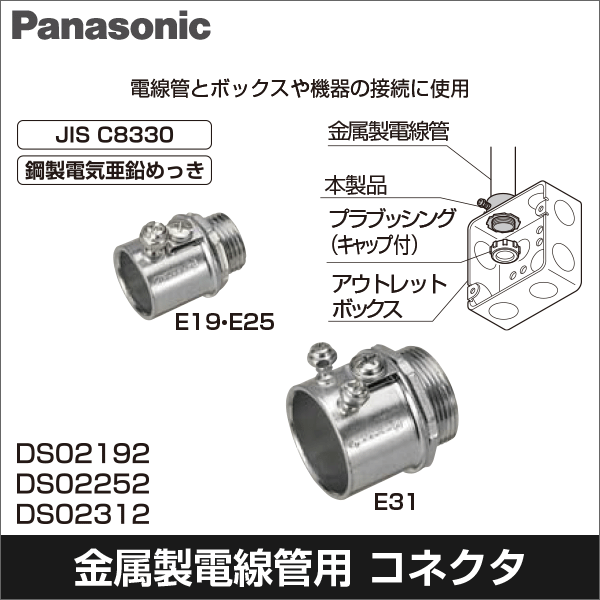

割引価格●電線管とボックスや機器の接続に使用します。
●全品種アース端子付です。
■仕様
・表面処理：鋼製電気亜鉛めっき
・JIS規格：JIS C8330
【適合アース線】
| アースコネの呼び | 適合電線 | 接続できる本数 |
|---|---|---|
| E19・E25 | 単線φ1.6～φ2.0 | 1本 |
| E31 | 単線φ2.0～φ2.6 | 1本 |

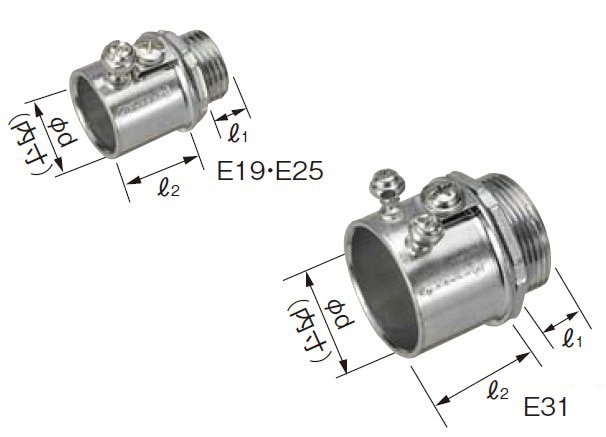

| 品番 | 呼び | d | ℓ1 | ℓ2 | おねじ外径 | 適合ノックアウト径 | 止めねじ | 質量kg | |
|---|---|---|---|---|---|---|---|---|---|
| 長さ | 本数 | ||||||||
| DS02192 | E19 | 19.6 | 12 | 20 | 19.1 | 21.5 ※JIS規格の厚鋼用ノックアウト径 | 5 | 1 | 0.05 |
| DS02252 | E25 | 25.9 | 13 | 20 | 25.4 | 27.1 ※JIS規格の厚鋼用ノックアウト径 | 6 | 1 | 0.07 |
| DS02312 | E31 | 32.3 | 14 | 23 | 31.8 | 34.0 ※JIS規格の厚鋼用ノックアウト径 | 5 | 2 | 0.09 |
※ねじなし電線管本体とねじなし電線管用付属品を接続する場合、本体を管止めにあたるまで挿入し、特殊止めねじ（トルクビス）の頭がねじ切れるまで締めつけてください。
