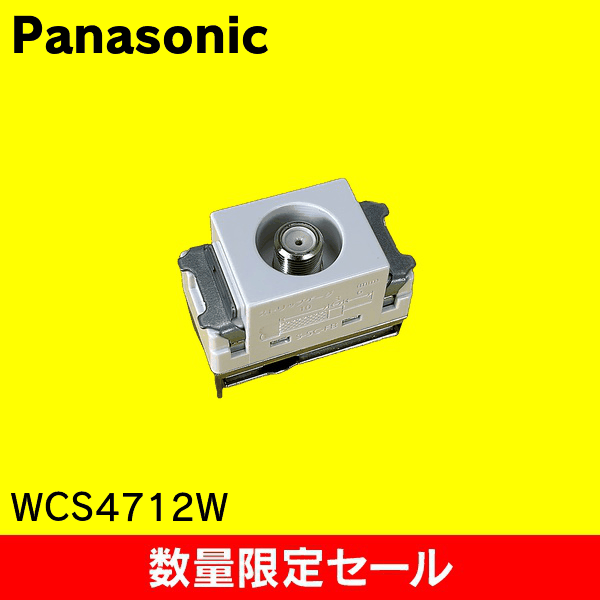

【在庫限り!アウトレット品セール】【Panasonic】埋込ホーム用高シールドテレビコン WCS4712W 5個単位

商品詳細

■仕様
電気的仕様
適用周波数帯：10 MHz ～ 3224 MHz
電流通過容量：
AC：1A 30V
DC：0.8A 15V
インピーダンス：
入力端子：75Ω（IN）
TV接続口：75Ω（OUTLET）
電気的性能
電圧定在波比（VSWR）
10～76 MHz：2.5以下
76～300 MHz：2.2以下
300～770 MHz：2.0以下
770～1489 MHz：1.8以下
1489～2150 MHz：1.6以下
2150～3224 MHz：1.5以下
結合損失（dB）
10～76 MHz：12.5以下
76～300 MHz：11.0以下
300～770 MHz：9.5以下
770～1489 MHz：9.0以下
1489～2150 MHz：8.5以下
2150～3224 MHz：8.5以下
逆結合損失（dB）
10～76 MHz：15以上
76～300 MHz：15以上
300～770 MHz：18以上
770～1489 MHz：20以上
1489～2150 MHz：25以上
2150～3224 MHz：15以上
結線方式
入力端子：ねじ端子式（同軸心線のみ、ねじなし端子式）
TV接続口：F型接栓式（JEITA規格 RC-5223B）
使用環境
使用場所：
住宅、事務所等の屋内で使用
過酷な取扱いを受ける作業場、水気のある場所、屋側、屋外等では使用不可
使用周囲温度範囲：-10℃ ～ +40℃
適用電線
高周波同軸ケーブル（S-5C-FB）
特性インピーダンス：75Ω
端子強度
端子ねじ強度（入力端子）：0.8N・m
F型接栓締付強度：2N・m

※アウトレット品のため、長期在庫による軽微な汚れ、外梱包の破損・汚れなどが生じている場合がございます。予めご了承の上ご購入ください。

まとめ買いがお得！

1個あたり	割引価格
5個～ 1,000円（税込）	—
個～ 円（税込）	個購入の場合、円（税込）お得！
個～ 円（税込）	個購入の場合、円（税込）お得！
個～ 円（税込）	個購入の場合、円（税込）お得！
個～ 円（税込）	個購入の場合、円（税込）お得！

一括購入のお問い合わせ
単価表の数量を大きく越える購入をご検討の際は、別途お見積りも承ります。

見積もりを依頼

技術的なお問い合わせ
商品の選定/ご提案、仕様、特注品のご相談などお気軽にご相談ください。

相談してみる

注文コード

A5526

型番

WCS4712W

ポイント

0%

在庫区分

当日発送

在庫

10
