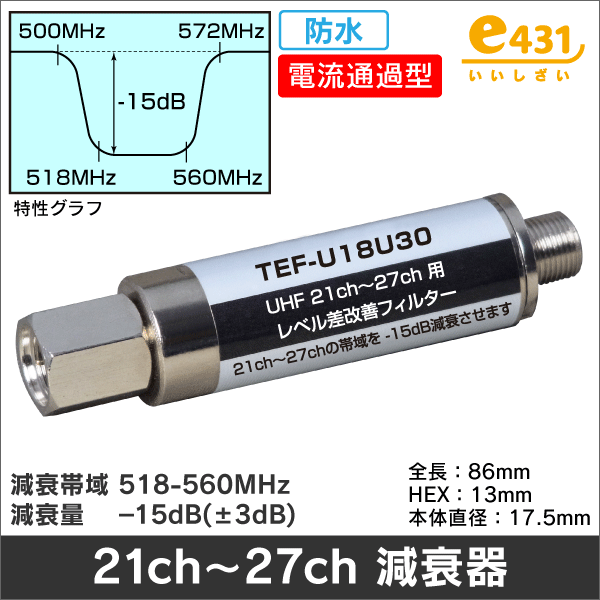

バンドエリミネートフィルター（BEF）帯域レベル差是正用フィルター（通電型）
21ch～27chを15dB減衰させるバンドエリミネータ―です。
U/U混合などで、21ch～27ch（518-560MHz）を減衰させたい場合にご利用下さい。
【使用例】
例えば、スカイツリーの関東広域放送（21ch～27ch）は送信出力が10Kwですが、MXTVは県域放送のため送信出力は3kwです。
その為、MXTV受信でブースターを用いますと広域放送の電波が強すぎてブースターが飽和現象を起こすことがあります。
このような場合のレベル差改善に、最適な仕様となっております。
同様にスカイツリーの強電界エリアで、テレビ神奈川やテレビ埼玉などを遠距離受信する場合にも有効です。
【コメント】
通常のアッテネータと比較すると、少し直径が太く長さも長いフィルターですので、一般的な機器付属の防水キャップには
適合しないと思います。
製品は防水構造ですが、接続部も含めて自己融着テープ等で保護を頂くと、防水効果がより高まりますので推奨致します。
その他にも、お客様のご要望により下記の周波数のバンドエルミネートフィルターを製造･販売させて頂きました。
・TEF-U16BL：UHF16ch用レベル改善フィルター
・TEF-U18BL：UHF18ch用レベル差改善フィルター
・TEF-U18：UHF18ch用レベル差改善フィルター
・TEF-U30BL：UHF30ch用フィルター
・TEF-U32BL：UHF32ch用フィルター

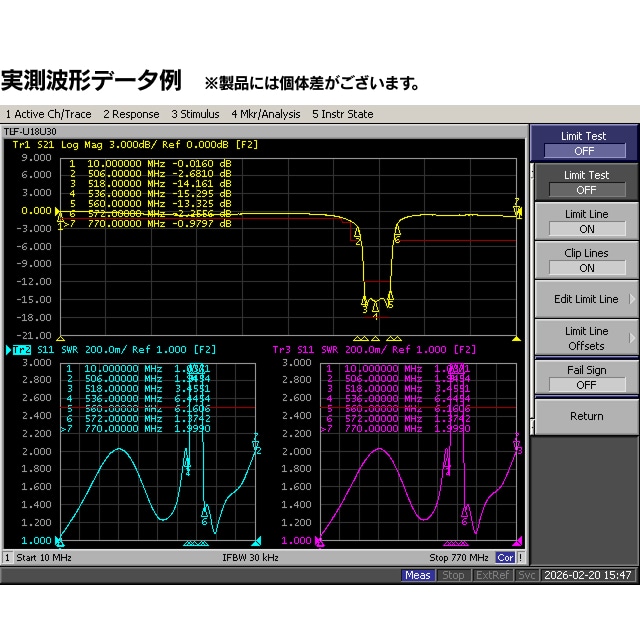

■仕様（TEF-U18U30）
・通過帯域：10～506MHz、572～770MHz
・減衰帯域：518～560MHz (15dB±3dB)
・V.S.W.R.：2.5以下
・電流通過型：DC15V、AC30V/0.5A
・寸法：直径φ17.5mm×長さ86mm
| 仕様書 | ダウンロード |
|---|
口コミをみる / 口コミを投稿する
平均評価：5
-
2025/10/03
船橋市飯山満町
投稿者：日下宏様
-
2025/08/14
MX受信改善
投稿者：恭様
当受信地点はスカイツリー波のMXの受信レベルが低くCN比が22dB程度しか取れなかった。改善のためブースターを入れるとその他の局のレベルが高くMXが改善する前に飽和してしまっていたが、このフィルタを入れることで元々レベルの高いMX以外には影響無くMXのレベルを3dB程改善できた。 -
2024/06/04
個人用に
投稿者：Kuro様
仕事で4万円程の他社製品を使用することもあるのですが、個人的に使うには高額なためこちらを試してみました。他社製品と比べても性能に遜色がなく、無事レベル差を軽減できました。
