アルミCVTのメリット
アルミケーブルは銅に比べて軽量。
ケーブルの搬入設置作業が容易になり、施工性も向上。

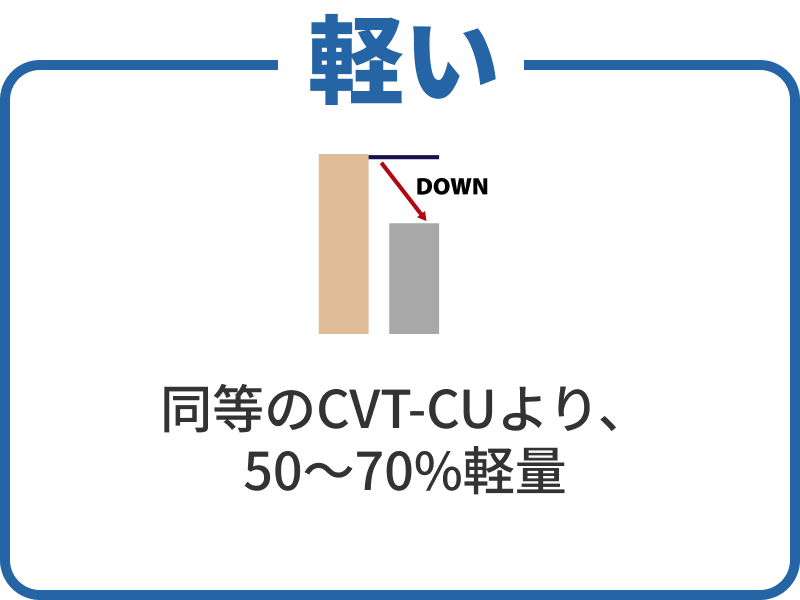

当社標準の銅CVTケーブルに比べて、同一サイズで50%～70％以上軽量化！

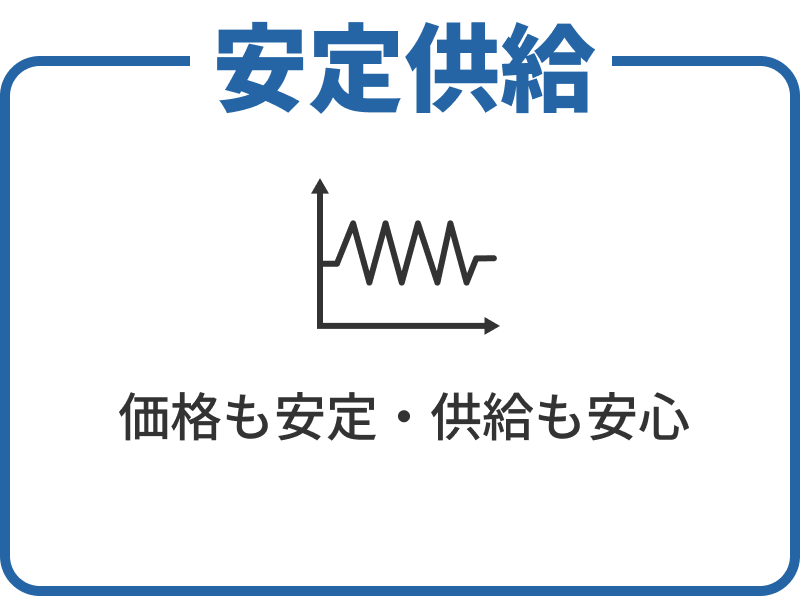

アルミなら、銅のように市場が高騰することが少なく、安価で安定しているので、ケーブルの供給も安定しています。
プロジェクト全体のコストを約20%以上削減することも期待できます。
アルミは銅に比べて市場価値が低いため、盗難の被害に遭いにくいです。
盗難対策として、銅ケーブルをアルミケーブルに交換するケースが日本各所でどんどん増えています。
実績

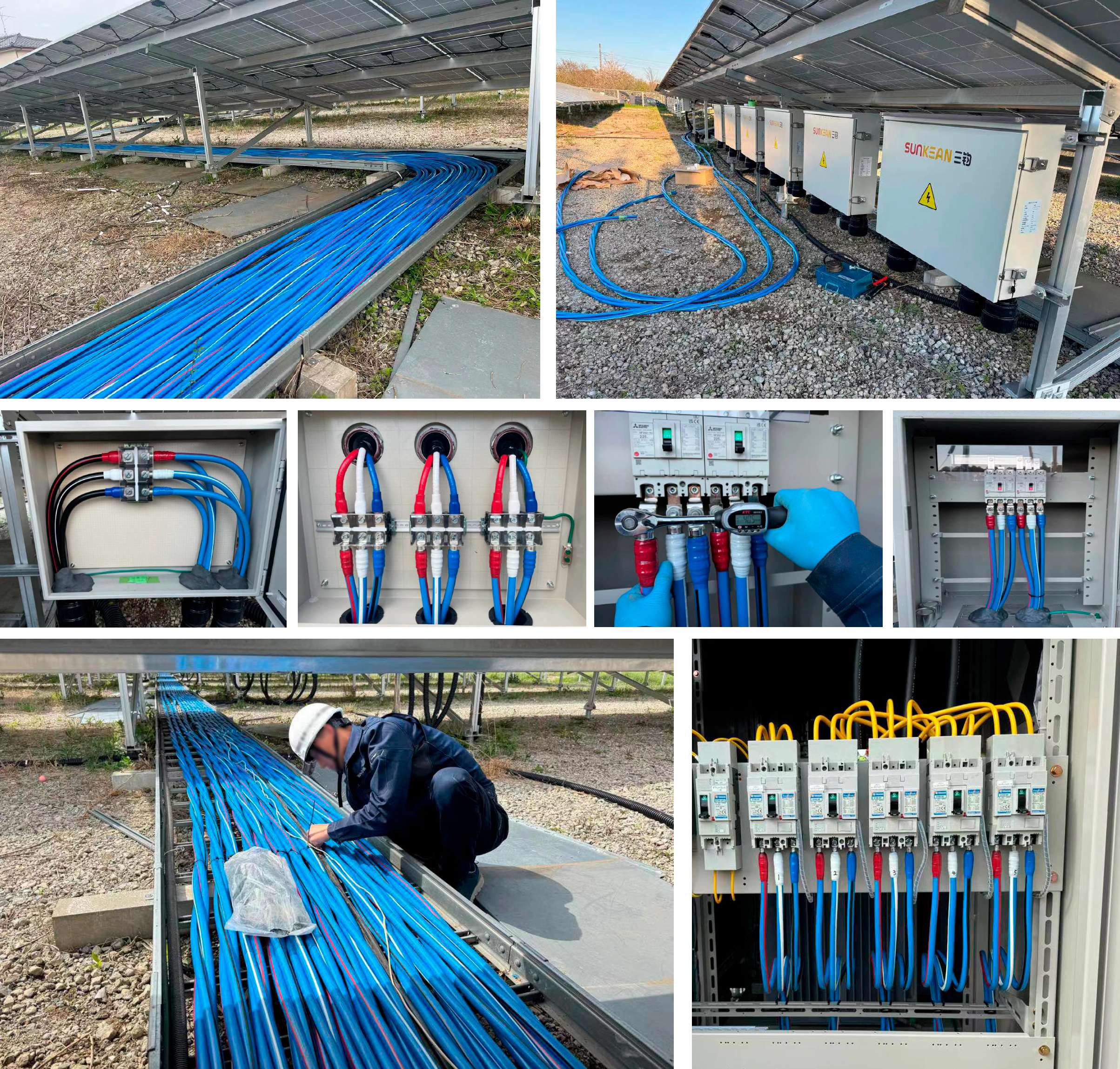

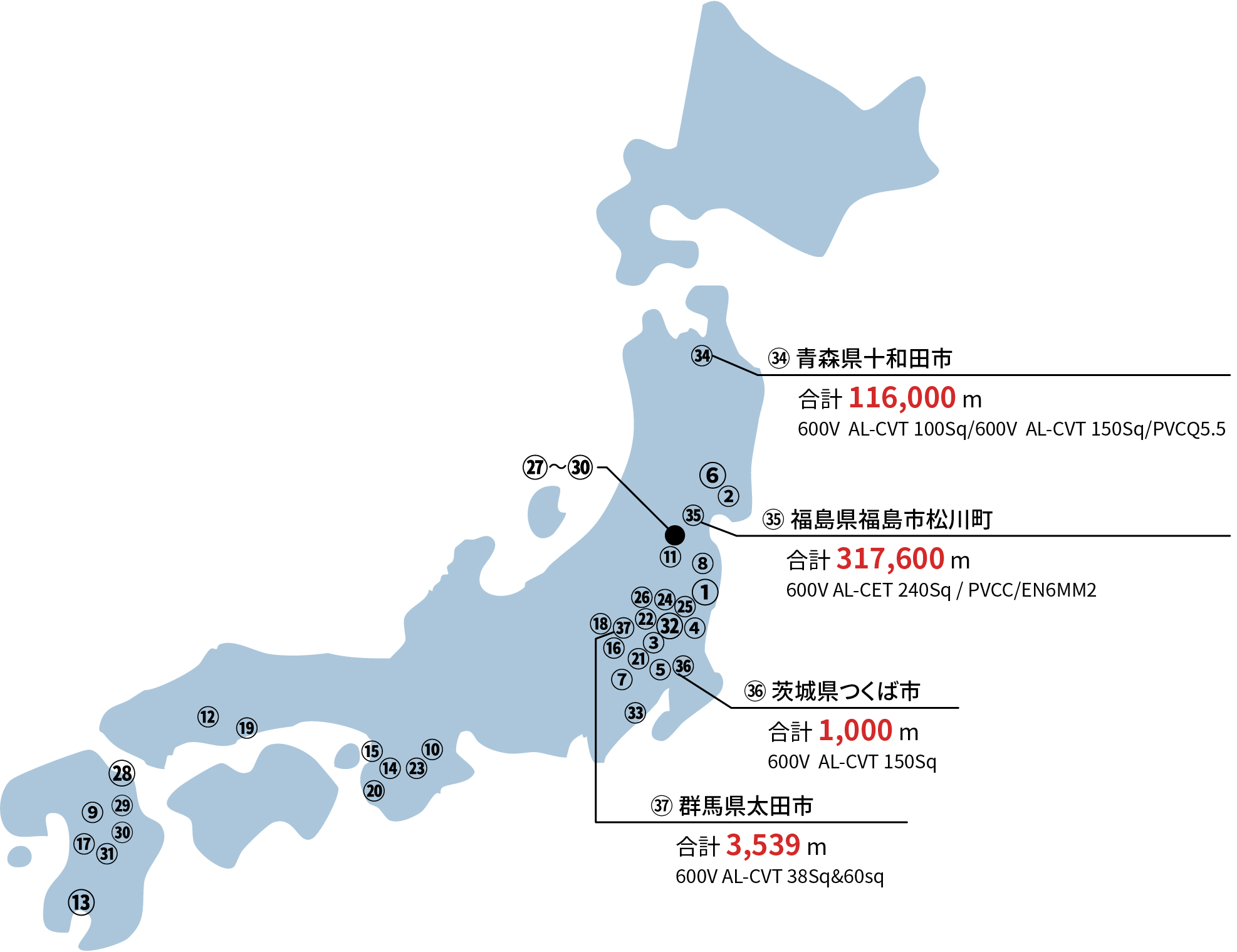

SUNKEANのアルミケーブルは日本国内でも導入実績多数。
一例をご紹介いたします。
SUNKEAN/サンキーンの
太陽光発電ケーブルは
国内でも実績豊富
製品仕様

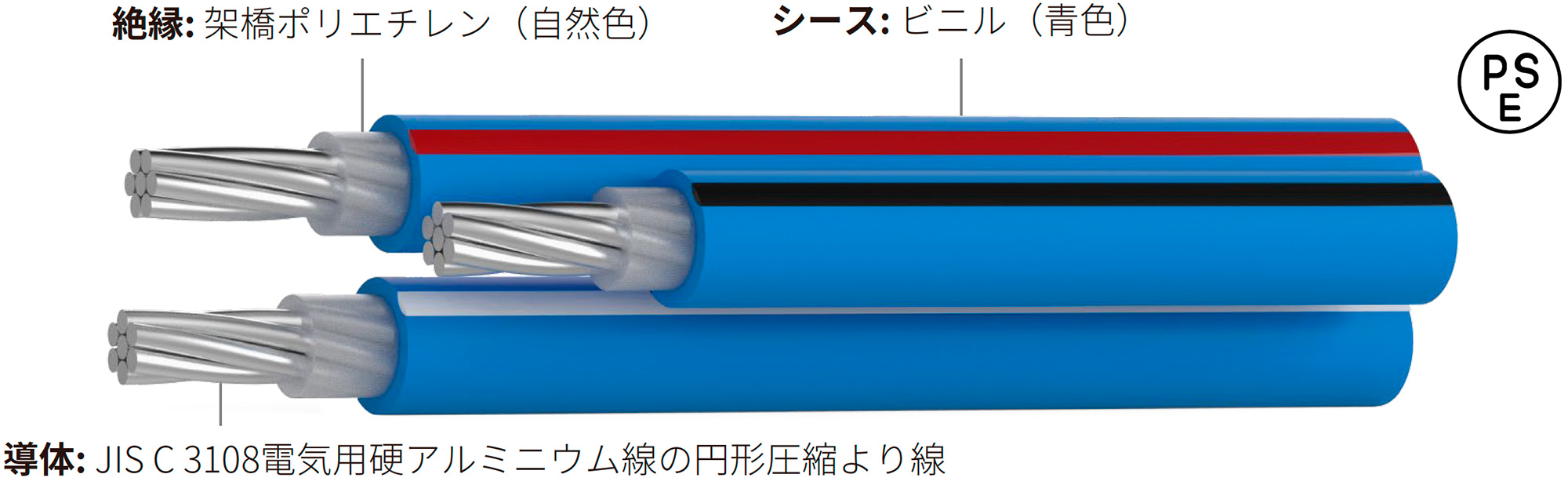

- 600V 架橋ポリエチレン絶縁ビニルシース
ケーブル（アルミ導体）
（AL-CVT 38～500㎟） - 600V 架橋ポリエチレン絶縁ビニルシース
ケーブル（アルミ導体）

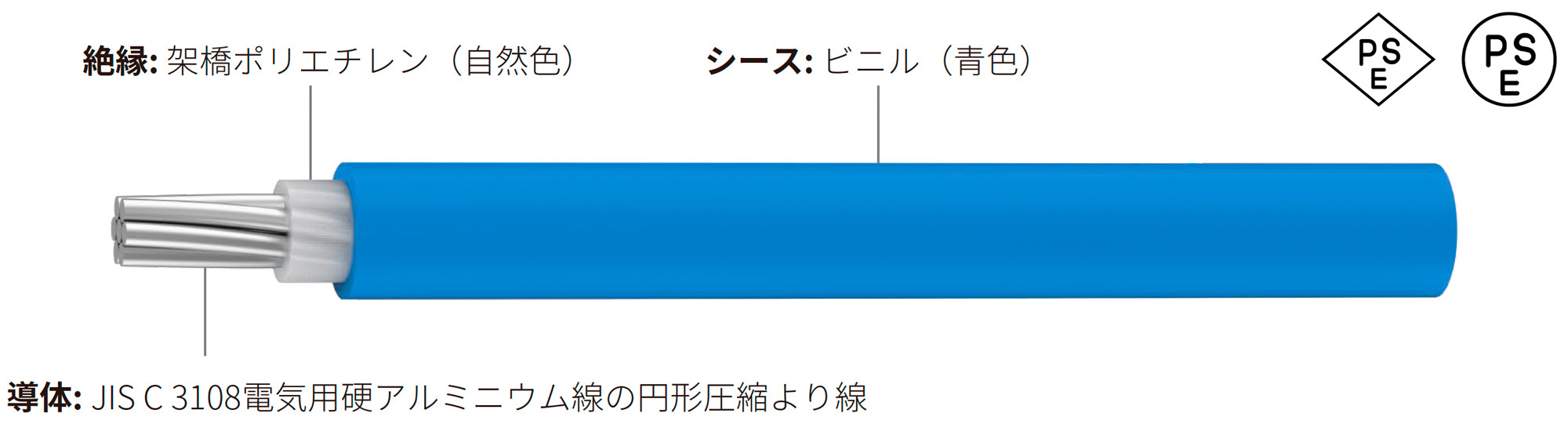

（AL-CV単心 14～400㎟） - 600V 架橋ポリエチレン絶縁ビニルシース
ケーブル（アルミ導体）
（AL-CV4心 38～400㎟）

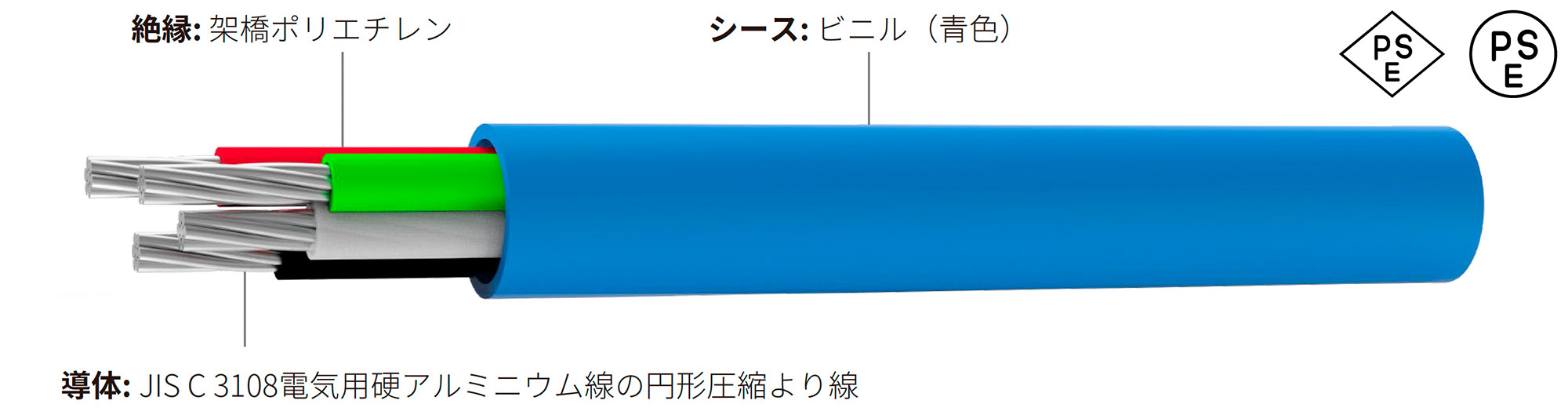

600V 架橋ポリエチレン絶縁ビニルシースケーブル（アルミ導体）
（AL-CVT 38〜500㎟）
* 線心識別: シース表面に施すマーキングにより行う 。3本より：①黒②白③赤; (黒相は黒のストレートマークを施す、白相は白のストレートマークを施す、赤相は赤のストレートマークを施す)
定格電圧：600V
試験電圧：AC 2500V、AC 3000V
定格温度：-15℃〜 +90℃
横にスクロールしてご覧ください。
| アルミ導体ケーブル（AL-CVT） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 （mm2） | 導体形状 | 絶縁体厚さ (mm) | シース厚さ (mm) | 線心外径 (mm) | 仕上品外径 (mm) | 質量 (kg/km) | 最大導体抵抗 (Ω/km, DC20℃) | 絶縁抵抗 | 耐電圧 (AC) |
| 38 | 円形圧縮 | 1.2 | 1.5 | 13.0 | 28.0 | 680 | 0.805 | 1500 | 2500 |
| 60 | 円形圧縮 | 1.5 | 1.5 | 15.5 | 33.0 | 985 | 0.510 | 1500 | 2500 |
| 100 | 円形圧縮 | 2.0 | 1.5 | 19.0 | 41.0 | 1520 | 0.306 | 1500 | 2500 |
| 150 | 円形圧縮 | 2.0 | 1.5 | 22.0 | 47.0 | 2060 | 0.204 | 1000 | 3000 |
| 200 | 円形圧縮 | 2.5 | 1.7 | 26.0 | 55.0 | 2770 | 0.153 | 1500 | 3000 |
| 250 | 円形圧縮 | 2.5 | 1.8 | 28.0 | 60.0 | 3330 | 0.123 | 1000 | 3000 |
| 325 | 円形圧縮 | 2.5 | 1.9 | 31.0 | 66.0 | 4130 | 0.0951 | 900 | 3000 |
| 400 | 円形圧縮 | 2.5 | 2.0 | 34.0 | 72.0 | 4930 | 0.0772 | 800 | 3000 |
| 500 | 円形圧縮 | 3.0 | 2.1 | 38.0 | 82.0 | 5940 | 0.0621 | 800 | 3500 |
銅導体とアルミ導体では、導電率の異なるため通電容量に応じて適切なケーブル仕様をお選び下さい。
商品の選定に際してご不明点がございましたら、お気軽にお問い合わせ下さい。
銅導体ケーブルとアルミ導体ケーブルの比較
| 銅導体ケーブル（600V CU-CVT） | アルミ導体ケーブル（600V AL-CVT） | セット品型番 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ケーブル仕様 （mm2） | 仕上外径 (mm) | 概算質量 (kg/km) | 許容電流 (A) | 取得認証 | ケーブル仕様 （mm2） | 仕上外径 (mm) | 概算質量 (kg/km) | 許容電流 (A) | 取得認証 | |
| 22 | 24 | 870 | 110 | <PSE> | 38 | 28 | 680 | 120 | (PSE) | JNT-1.8-1050-1019 |
| 38 | 28 | 1370 | 155 | (PSE) | 60 | 33 | 980 | 160 | (PSE) | JNT-1.8-2595-1119 |
| 60 | 33 | 2070 | 210 | (PSE) | 100 | 41 | 1520 | 225 | (PSE) | JNT-1.8-35150-1426 |
| 100 | 41 | 3360 | 290 | (PSE) | 150 | 47 | 2060 | 295 | (PSE) | JNT-1.8-95240-1930 |
| 100 | 41 | 3360 | 290 | (PSE) | 325 | 72 | 4930 | 575 | (PSE) | JNT-1.8-95240-185400- 1930-2536 |
| 150 | 47 | 4830 | 380 | 対象外 | 250 | 60 | 3330 | 420 | (PSE) | JNT-1.8-120300-2133 |
| 200 | 55 | 6470 | 465 | 対象外 | 325 | 66 | 4130 | 500 | (PSE) | JNT-1.8-185400-2538 |
| 200 | 55 | 6470 | 465 | 対象外 | 400 | 72 | 4930 | 575 | (PSE) | JNT-1.8-185400-2538 |
| 250 | 60 | 830 | 535 | 対象外 | 400 | 72 | 4930 | 575 | (PSE) | JNT-1.8-185400-2538 |
600V 架橋ポリエチレン絶縁ビニルシースケーブル（アルミ導体）
（AL-CV単心 14〜400㎟）
定格電圧：600V
試験電圧：AC 2500V、AC 3000V
定格温度：-15℃〜 +90℃
横にスクロールしてご覧ください。
| アルミ導体ケーブル（AL-CV単心） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 公称断面積 （mm2） | 導体形状 | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上品外径 (mm) | 質量 (kg/km) | 最大導体抵抗 (Ω/km, DC20℃) | 絶縁抵抗 | 耐電圧 (AC) |
| 14 | 円形圧縮 | 1.0 | 1.5 | 9.4 | 110 | 2.14 | 1500 | 2500 |
| 22 | 円形圧縮 | 1.2 | 1.5 | 11.0 | 150 | 1.36 | 1500 | 2500 |
| 38 | 円形圧縮 | 1.2 | 1.5 | 13.0 | 215 | 0.805 | 1500 | 2500 |
| 60 | 円形圧縮 | 1.5 | 1.5 | 15.5 | 315 | 0.51 | 1500 | 2500 |
| 100 | 円形圧縮 | 2.0 | 1.5 | 19.0 | 485 | 0.322 | 1500 | 2500 |
| 150 | 円形圧縮 | 2.0 | 1.5 | 22.0 | 655 | 0.204 | 1500 | 3000 |
| 200 | 円形圧縮 | 2.5 | 1.7 | 26.0 | 885 | 0.162 | 1000 | 3000 |
| 250 | 円形圧縮 | 2.5 | 1.7 | 28.0 | 1070 | 0.126 | 1000 | 3000 |
| 325 | 円形圧縮 | 2.5 | 1.9 | 31.0 | 1340 | 0.0951 | 900 | 3000 |
| 400 | 円形圧縮 | 2.5 | 2.0 | 34.0 | 1610 | 0.0772 | 800 | 3000 |
銅導体とアルミ導体では、導電率の異なるため通電容量に応じて適切なケーブル仕様をお選び下さい。
商品の選定に際してご不明点がございましたら、お気軽にお問い合わせ下さい。
600V 架橋ポリエチレン絶縁ビニルシースケーブル（アルミ導体）
（AL-CV4心 38〜400mm2）
定格電圧：600V
試験電圧：AC 2500V、AC 3000V
定格温度：-15℃〜 +90℃
横にスクロールしてご覧ください。
| アルミ導体ケーブル（AL-CV4心） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 公称断面積 （mm2） | 導体形状 | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上品外径 (mm) | 質量 (kg/km) | 最大導体抵抗 (Ω/km, DC20℃) | 絶縁抵抗 | 耐電圧 (AC) |
| 38 | 円形圧縮 | 1.2 | 1.8 | 28.0 | 855 | 0.805 | 1500 | 2500 |
| 60 | 円形圧縮 | 1.5 | 2.0 | 34.5 | 1250 | 0.51 | 1500 | 2500 |
| 100 | 円形圧縮 | 2.0 | 2.4 | 44.0 | 2140 | 0.306 | 1500 | 2500 |
| 150 | 円形圧縮 | 2.0 | 2.6 | 51.0 | 2960 | 0.204 | 1000 | 3000 |
| 200 | 円形圧縮 | 2.5 | 2.9 | 60.0 | 3990 | 0.153 | 1500 | 3000 |
| 250 | 円形圧縮 | 2.5 | 3.1 | 65.0 | 4830 | 0.123 | 1000 | 3000 |
| 325 | 円形圧縮 | 2.5 | 3.4 | 72.0 | 6060 | 0.0951 | 900 | 3000 |
銅導体とアルミ導体では、導電率の異なるため通電容量に応じて適切なケーブル仕様をお選び下さい。
商品の選定に際してご不明点がございましたら、お気軽にお問い合わせ下さい。
関連商品一覧

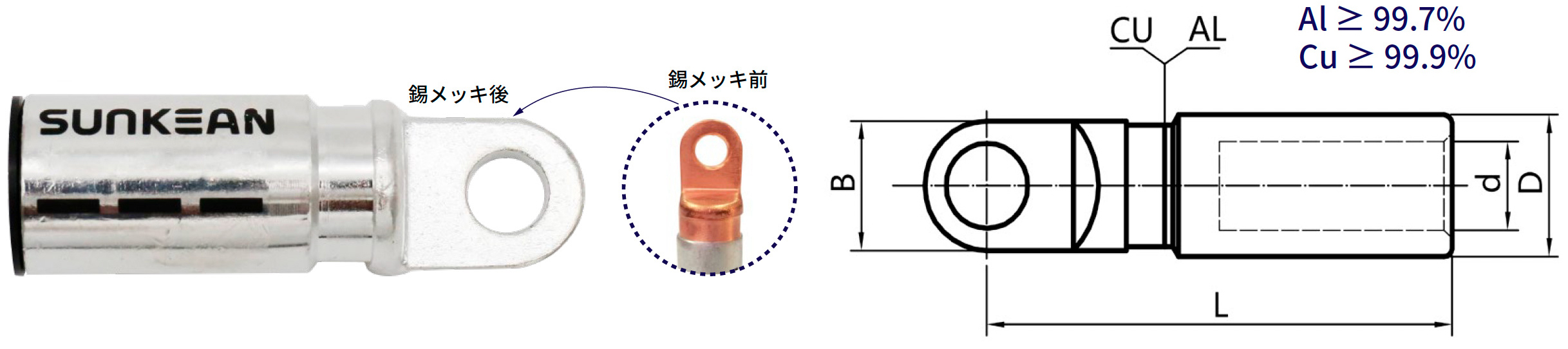

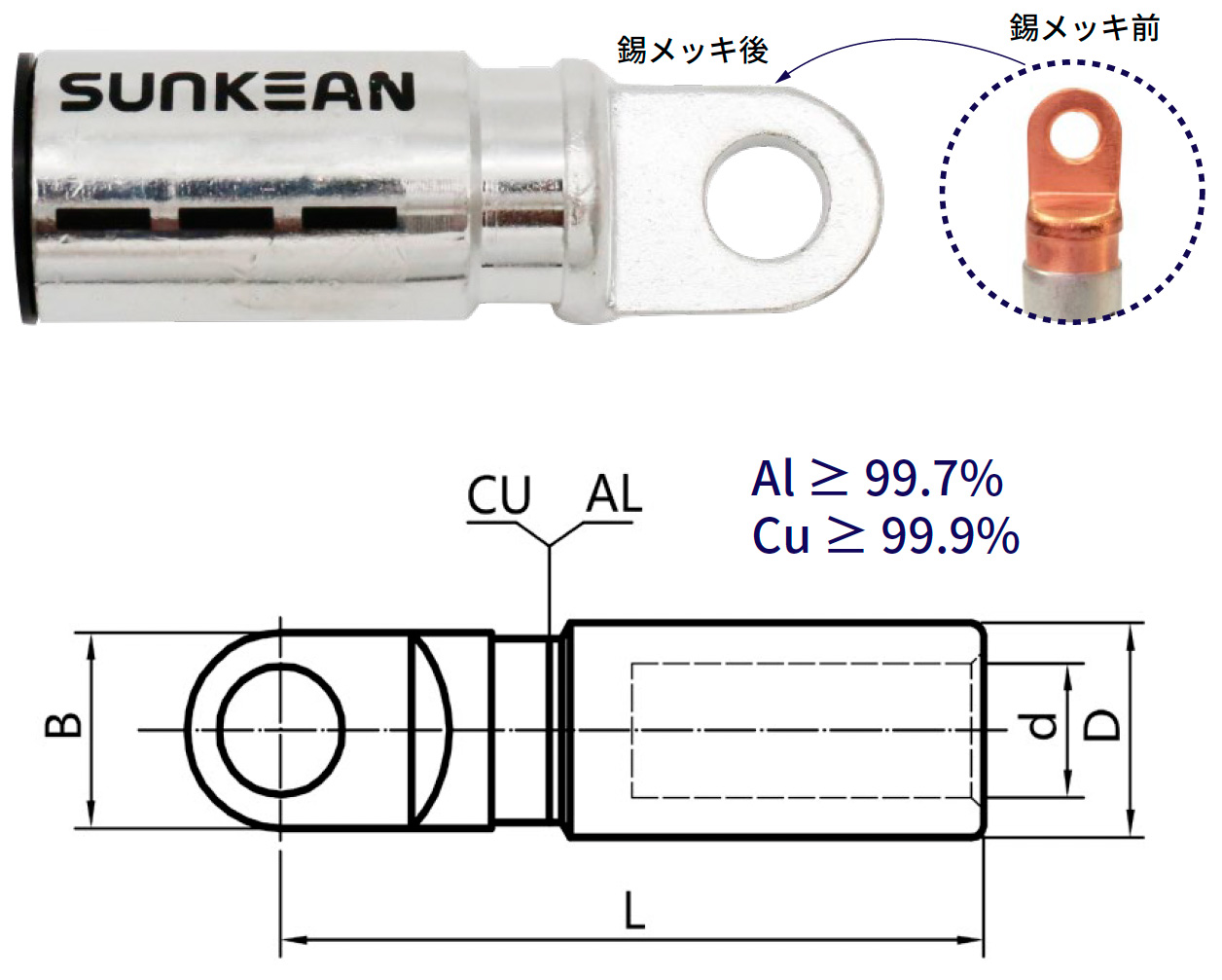

銅アルミ端子（CALB-N&JTLA-N）
【用途】
3kV以下のアルミ、アルミ合金ケーブルと電気機器の銅端のトランジット接続に使用され、特に設置スペースが狭い機器に適しています。
【特長】
アルミ導体用の接続端子です
オイルブロック構造
銅アルミの摩擦溶接構造
ナローパームデザイン
バレルには鮮明な圧着ガイドマークが付いており、正しい圧着位置を確保できます
コンパウンドはあらかじめ端子筒部内面に適量が塗布され、作業負担を低減
横にスクロールしてご覧ください。
| 製品品番 | 導体サイズ(mm2) | L(mm) | d(mm) | D(mm) | B(mm) | 本/パック | 本/箱 | 圧着ダイス |
|---|---|---|---|---|---|---|---|---|
| CALB-10N-8 | 10 | 54 | 4.5 | 12.5 | 14 | 120 | 960 | MLA10~35 |
| CALB-16N-8 | 16 | 54 | 5.5 | 12.5 | 14 | 120 | 960 | MLA10~35 |
| CALB-25N-8 | 25 | 54 | 7 | 12.5 | 14 | 120 | 960 | MLA10~35 |
| CALB-35N-8 | 35 | 54 | 8 | 12.5 | 14 | 120 | 960 | MLA10~35 |
| CALB-50N-8 | 50 | 59 | 9 | 15 | 16 | 60 | 480 | MLA 50 |
| CALB-50N-10 | 50 | 59 | 9 | 15 | 16 | 60 | 480 | MLA 50 |
| CALB-70N-8 | 70 | 59 | 11 | 17.5 | 16 | 60 | 480 | MLA 50 |
| CALB-70N-10 | 70 | 59 | 11 | 17.5 | 16 | 60 | 480 | MLA 50 |
| CALB-95N-10 | 95 | 65 | 12.5 | 21 | 20 | 80 | 320 | MLA95~120 |
| CALB-95N-12 | 95 | 65 | 12.5 | 21 | 20 | 80 | 320 | MLA95~120 |
| CALB-120N-10 | 120 | 65 | 13.7 | 21 | 20 | 80 | 320 | MLA95~120 |
| CALB-120N-12 | 120 | 65 | 13.7 | 21 | 20 | 80 | 320 | MLA95~120 |
| CALB-150N-10 | 150 | 65 | 15.5 | 28 | 25 | 40 | 160 | MLA150~240 |
| CALB-150N-12 | 150 | 75.5 | 15.5 | 28 | 25 | 40 | 160 | MLA150~240 |
| CALB-185N-10 | 185 | 75.5 | 17 | 28 | 25 | 40 | 160 | MLA150~240 |
| CALB-185N-12 | 185 | 75.5 | 17 | 28 | 25 | 40 | 160 | MLA150~240 |
| CALB-240N-10 | 240 | 75.5 | 19.5 | 28 | 25 | 40 | 160 | MLA150~240 |
| CALB-240N-12 | 240 | 75.5 | 19.5 | 28 | 25 | 40 | 160 | MLA150~240 |
| CALB-300N-12 | 300 | 94 | 22 | 32 | 30 | 25 | 100 | MLA 300 |
| CALB-300N-16 | 300 | 92 | 22 | 32 | 30 | 25 | 100 | MLA 300 |
| CALB-400N-12 | 400 | 100 | 25.1 | 36 | 30 | 20 | 80 | MLA 400 |
| CALB-400N-16 | 400 | 98 | 25.1 | 36 | 30 | 20 | 80 | MLA 400 |

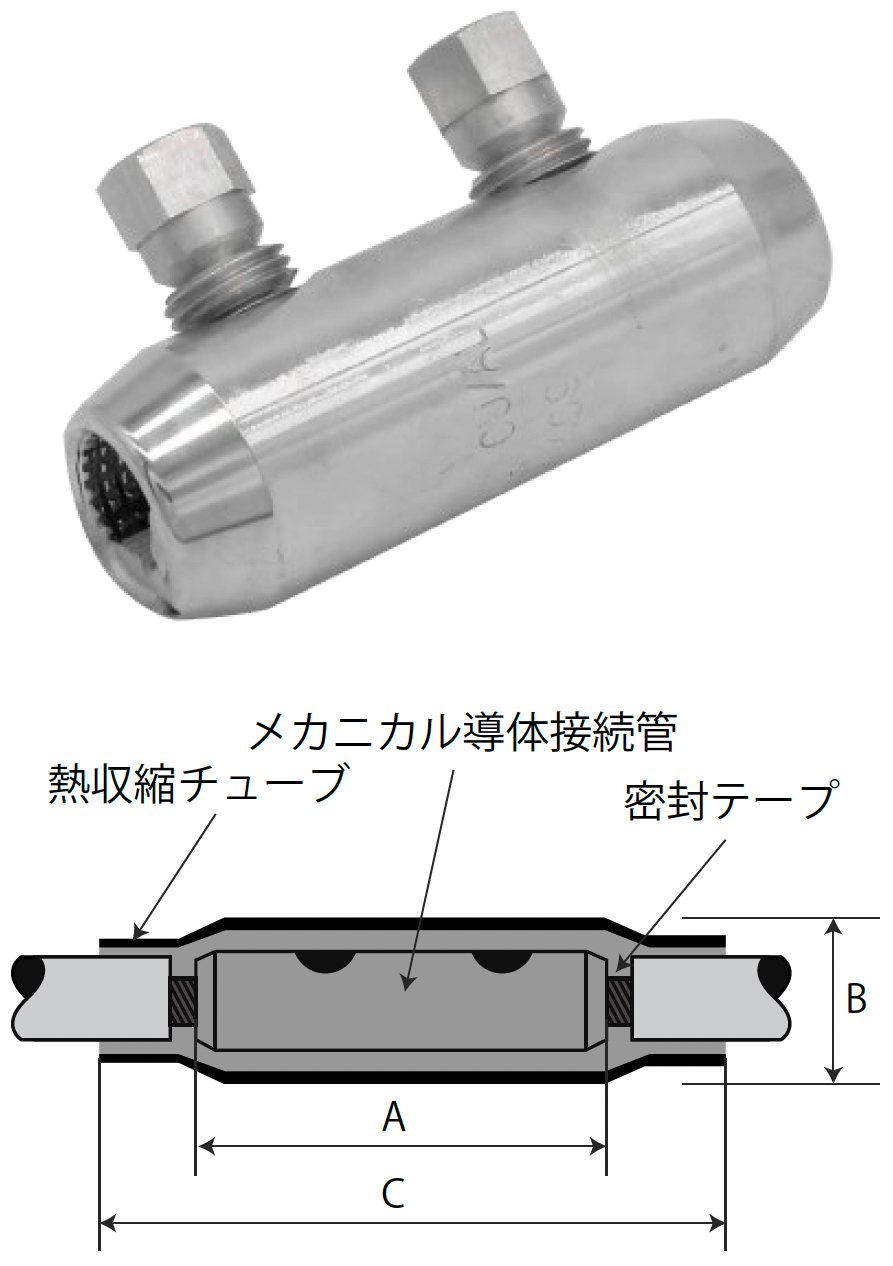

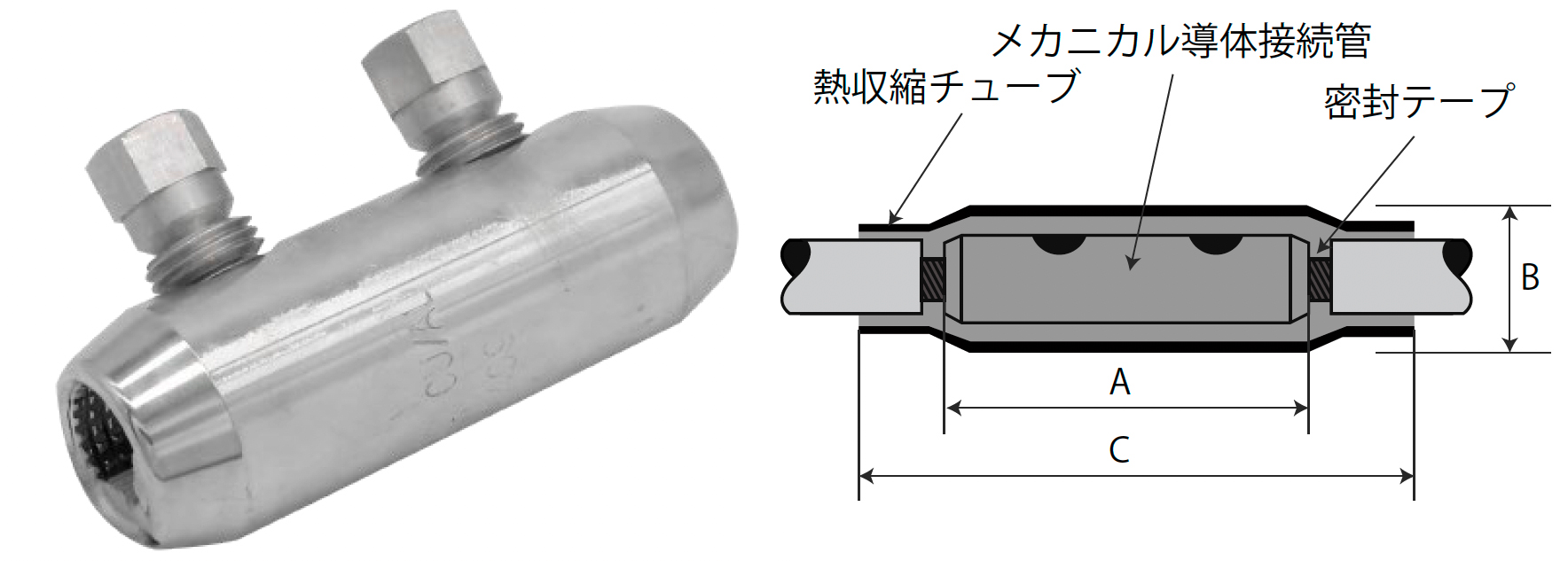

メカニカル導体接続管（TE-BSM/HEL/BSMB）
【用途】
高性能なメカニカル接続管であり、トルク型ボルト設計を採用し、圧着不要の取り付け方式となっています。
独自の合金および表面処理技術、特許構造設計により、高信頼性の接続を実現し、銅導体およびアルミ導体の両方に対応可能です。
【特長】
● IEC 61238、GB 9327、JCAA K1001およびJIS C 2810規格に準拠
● 電動または手動のインパクトドライバーで簡単に取り付け可能
● 高い信頼性
● 優れた環境適応性
● コンパクトなサイズ設計
● コンパウンドが内包済み
● 最大42kVまで対応可能
横にスクロールしてご覧ください。

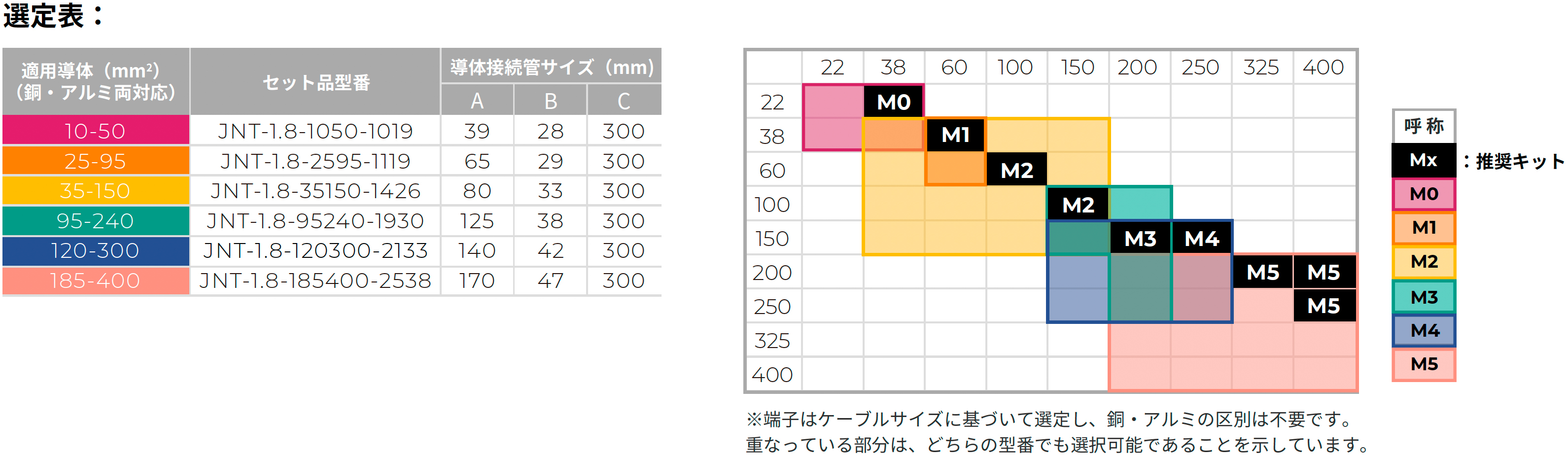

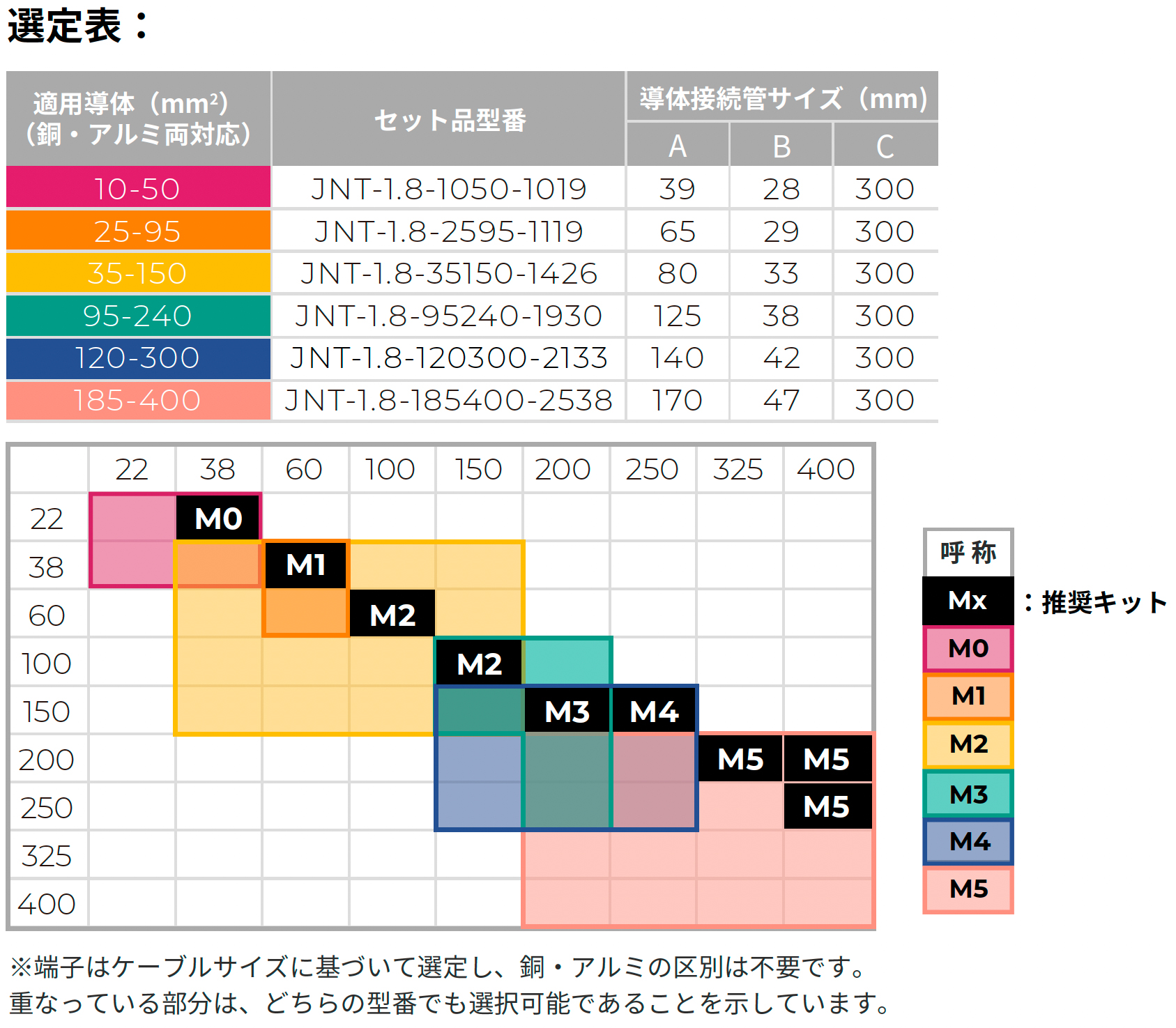

| 銅導体ケーブル（600V CU-CVT） | アルミ導体ケーブル（600V AL-CVT） | セット品型番 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ケーブル仕様 （mm2） | 仕上外径 (mm) | 概算質量 (kg/km) | 許容電流 (A) | 取得認証 | ケーブル仕様 （mm2） | 仕上外径 (mm) | 概算質量 (kg/km) | 許容電流 (A) | 取得認証 | |
| 22 | 24 | 870 | 110 | <PSE> | 38 | 28 | 680 | 120 | (PSE) | M0 JNT-1.8-1050-1019 |
| 38 | 28 | 1370 | 155 | (PSE) | 60 | 33 | 980 | 160 | (PSE) | M1 JNT-1.8-2595-1119 |
| 60 | 33 | 2070 | 210 | (PSE) | 100 | 41 | 1520 | 225 | (PSE) | M2 JNT-1.8-35150-1426 |
| 100 | 41 | 3360 | 290 | (PSE) | 150 | 47 | 2060 | 295 | (PSE) | M2 JNT-1.8-35150-1426 |
| 150 | 47 | 4830 | 380 | 対象外 | 200 | 55 | 2770 | 365 | (PSE) | M3 NT-1.8-95240-1930 |
| 150 | 47 | 4830 | 380 | 対象外 | 250 | 60 | 3330 | 420 | (PSE) | M4 JNT-1.8-120300-2133 |
| 200 | 55 | 6470 | 465 | 対象外 | 325 | 66 | 4130 | 500 | (PSE) | M5 JNT-1.8-185400-2538 |
| 200 | 55 | 6470 | 465 | 対象外 | 400 | 72 | 4930 | 575 | (PSE) | M5 JNT-1.8-185400-2538 |
| 250 | 60 | 830 | 535 | 対象外 | 400 | 72 | 4930 | 575 | (PSE) | M5 JNT-1.8-185400-2538 |
